Вентиляторы дымоудаления ВКРС ДУ


Вентиляторы типа ВКРС ДУ применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения.


  • Частота вращения:0,18*1500
  • Производительность, м³/сек:0,6-104,0
  • Полное давление, Па:0-1900
  •  :
  • Цена:от 29 700 руб.

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Назначение

Вентиляторы типа ВКРС ДУ применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения. Вентиляторы могут перемещать газовоздушные смеси с температурой до 400 °С в течение 120 минут и до 600 °С в течение 60 минут.

Условия эксплуатации

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69.

Температура окружающей среды от -40 до +40 °С (от -10 °С до +45 °С для вентиляторов тропического исполнения).

Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 10 мг/м3.

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

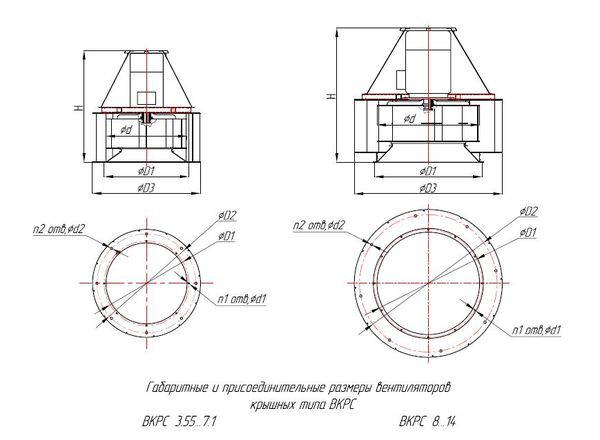

Габаритные и присоединительные размеры

Типоразмер
вентилятора
d, мм D1, мм D2, мм D3, мм H, мм d1, мм d2, мм n1, мм
3,55 355 430 595 650 527 10,5 14 8
4 400 430 595 650 601 10,5 14 8
4,5 450 490 595 720 710 10,5 14 8
5 500 490 595 720 710 10,5 14 8
5,6 560 660 772 870 770 10,5 14 8
6,3 630 660 772 842 870 10,5 14 8
7,1 710 660 772 870 890 10,5 14 8
8 800 838 1072 1154 1048 10,5 14 8
9 900 850 1072 1180 1172 10,5 14 8
10 1000 1038 1272 1400 1450 10,5 16 8
11,2 1120 1038 1272 1500 1608 10,5 16 8
12,5 1250 1310 1522 1650 1782 10,5 16 8
14 1400 1310 1522 1800 1900 10,5 16 8
Число лопаток Частота вращения Производительность 1000 х м³/час Полное давление, Па, t=20°C Полное давление, Па, t=400°C Полное давление, Па, t=600°C Масса, кг V, m³
№3,55 6 0,18*1500 0,6-2,5 0-260 0-113 0-87 65 0,34
1,5*3000 1,25-5,25 0-1160 0-505 0-389 66
9 0,25*1500 0,75-3,0 0-255 0-111 0-85 67
2,2*3000 1,60-6,30 0-1160 0-505 0-389 66
№4 6 0,37*1500 0,75-3,75 0-320 0-139 0-107 77 0,4
3*3000 1,75-8,0 0-1520 0-662 0-510 77
9 0,55*1500 1,0-4,75 0-400 0-174 0-134 78
4*3000 2,0-9,5 0-1620 0-705 0-543 78
№4,5 6 0,75*1500 1,5-5,5 0-460 0-200 0-154 81 0,6
5,5*3000 3,0-11,4 0-1950 0-849 0-654 79
9 1,1*1500 2,0-6,8 0-500 0-217 0-167 86
7,5*3000 3,8-14,0 0-2100 0-914 0-704 78
№5 6 1,1*1500 2,0-8,0 0-600 0-261 0-201 90 0,8
9 1,5*1500 2,4-9,6 0-640 0-278 0-214 94
№5,6 6 0,55*1000 1,8-7,2 0-320 0-139 0-107 98 1,05
2,2*1500 2,8-11,0 0-720 0-313 0-241 99
9 0,75*1000 2,2-8,8 0-340 0-148 0-114 100
3*1500 3,40-13,40 0-780 0-339 0-261 106
№6,3 6 1,1*1000 2,6-10,5 0-400 0-174 0-134 107 1,12
4*1500 4,0-16,0 0-980 0-426 0-328 128
9 1,5*1000 3,2-12,6 0-440 0-191 0-147 112
5,5*1500 5,0-19,8 0-1060 0-461 0-350 139
№7,1 6 2,2*1000 4,0-15,4 0-550 0-239 0-184 143 1,73
7,5*1500 6,0-23,5 0-1280 0-557 0-429 161
9 3*1000 5,0-19,0 0-600 0-261 0-201 156
11*1500 7,0-28,0 0-1320 0-574 0-442 175
№8 6 4*1000 5,6-22,5 0-710 0-309 0-238 234 2,8
11*1500 8,75-33,0 0-1580 0-687 0-530 244
9 5,5*1000 6,0-24,0 0-650 0-283 0-218 326
18*1500 10,0-40,5 0-1720 0-748 0-577 326
3*750 6,5-26,25 0-740 0-322 0-248 240
№9 6 7,5*1000 6,0-23,0 0-475 0-206 0-159 272 3,35
22*1500 7,5-32,0 0-900 0-391 0-302 280
9 4*750 7,5-28,0 0-620 0-269 0-208 298
11*1000 10,0-38,0 0-970 0-422 0-325 353
№10 6 30*1500 8,0-32,0 0-600 0-261 0-201 403 4,6
5,5*750 11,0-43,0 0-1120 0-487 0-375 442
9 11*1000 10,0-40,0 0-680 0-296 0-228 467
7,5*750 13,0-52,5 0-1200 0-522 0-402 497
№11,2 6 11*750 12,0-46,5 0-800 0-348 0-268 490 5,34
18,5*1000 15,0-62,0 0-1400 0-609 0-469 500
9 15*750 14,0-56,0 0-840 0-365 0-281 490
30*1000 18,0-74,0 0-1500 0-653 0-503 565
№12,5 6 15*750 16,0-64,0 0-1000 0-435 0-335 600 7,11
37*1000 22,0-86,0 0-1780 0-775 0-597 578
9 22*750 20,0-78,0 0-1040 0-452 0-349 677
45*1000 26,0-104,0 0-1900 0-827 0-637 662
