• Радиальный вентилятор ВР 140-15 Радиальный вентилятор ВР 140-15

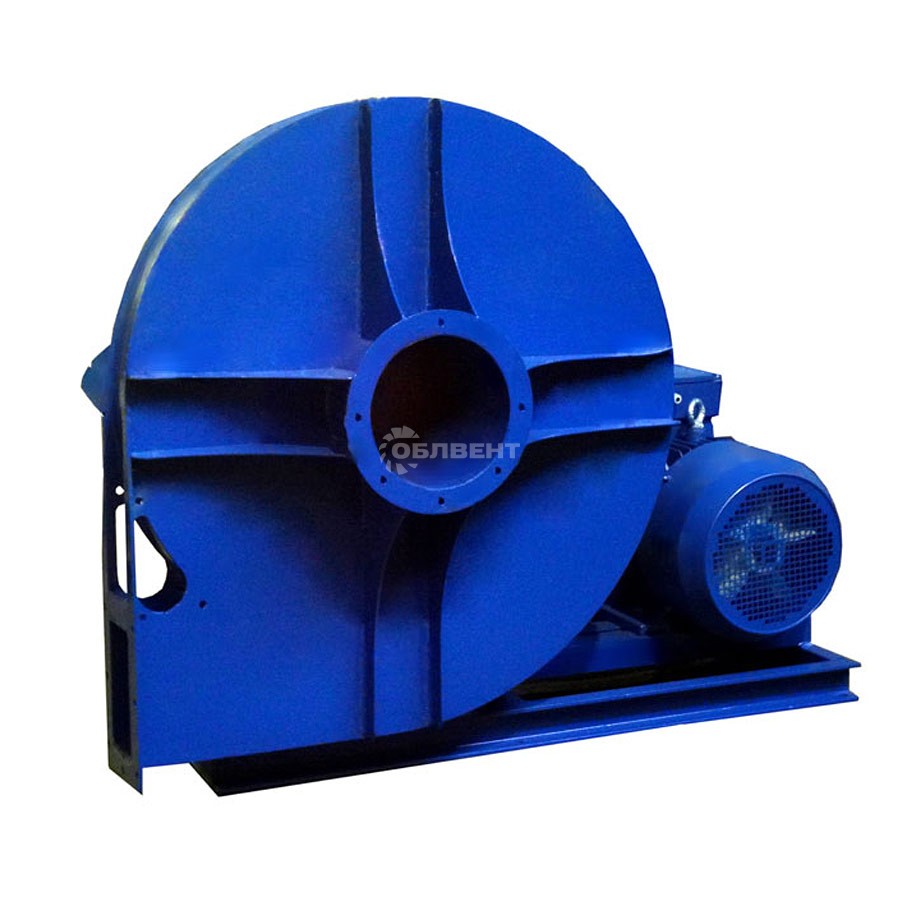

Радиальный вентилятор ВР 140-15


Используются в стационарных системах вентиляции и кондиционирования


  • Мощность, кВт:1,5-75
  • Производ-сть, 1000хм³/час:0,73-12,0
  • Полное давление, Па:1130-4000

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Общие сведения

  • Высокого давления
  • Одностороннего всасывания
  • Варианты направление вращения - правое и левое
  • Корпус - спиральный поворотный

 Назначение

Используются в стационарных системах вентиляции и кондиционирования

Условия эксплуатации

  • Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
  • При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
  • Допустимая температура окружающей среды от минус 40°С до плюс 40°С

Варианты изготовления

Индекс Назначение и материалы
- Общепромышленное исполнение, материал - углеродистая сталь
Ж2 Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое,  материал – нержавеющая сталь, латунь

Габаритные и присоединительные размеры вентиляторов ВР 140-15 исп-1

вентилятора

Типоразмер

двигателя

B H L max b h l D D1 d a
4 63B-80В 540 565 460 216 335 127 115 150 7 55
4.5 71В-80В 600 625 460 243 370 127 126 160 7 62
5 63А-100S 665 685 530 270 405 151 144 180 7 70
5.6 80100L 735 765 575 302 450 165 160 200 7 75
6.3 80A-80B 820 840 520 340 490 175 181 215 7 85
100L-100M 720
160S 860
7.1 90L-132M 935 960 750 384 565 200 204 240 7 94
160S-160M 920
8 100S-112M 1045 1060 710 432 615 208 229 265 7 105
160M-180M 935
200L 1030
9 112M-132M 1190 1250 790 485 705 234 256 290 10 120
200M-225M 1095
10 132S-160S 1300 1340 960 540 785 264 290 320 10 130
225M-250M 1255
11.2 160S-180M 1445 1465 1020 605 850 284 318 335 10 145
12.5 180S-200M 1610 1660 1150 675 975 329 364 400 10 160



вентилятора

Типоразмер

двигателя

A1 n1 a2 A2 n2 n3 C1 C2 C3 d1
4 63B-80В 95 1 отв 105 145 1 6 300 240 20 12
4.5 71В-80В 100 1 отв 115 155 1 6 350 240 23 12
5 63А-100S 110 1 отв 130 170 1 6 400 250 37 15
5.6 80100L 115 1 отв 140 180 1 6 460 300 40 15
6.3 80A-80B 125 1 отв 160 200 2 8 480 300 45 15
100L-100M 350
160S 440
7.1 90L-132M 150 1 отв 176 230 2 8 560 410 25 18
160S-160M 460 50
8 100S-112M 155 1 отв 198 250 2 8 600 400 31 18
160M-180M 500 56
200L 560
9 112M-132M 170 1 отв 220 270 2 8 680 380 64 20
200M-225M 740 600
10 132S-160S 180 1 отв 250 300 3 10 780 420 69 20
225M-250M 680
11.2 160S-180M 195 1 275 325 2 10 830 500 76 20
12.5 180S-200M 210 1 310 360 3 12 870 560 84 20

Габаритные и присоединительные размеры вентиляторов ВР 140-15 исп-5

вентилятора

кВт

мощность

B

max

H L b h l D D1 d a1
4 ≤4 915 560 440 216 335 127 115 150 7 55
5 ≤7.5 1015 715 550 270 435 151 144 180 7 70
6.3 ≤15 1340 900 630 340 550 175 181 215 7 85
8 ≤45 1265 1105 900 432 660 208 229 265 7 105
10 ≤55 1970 1360 980 540 810 264 290 320 10 130
75-90 2070
12.5 ≤55 2240 1690 1120 675 1000 329 364 400 10 160
75-90 2340



вентилятора

кВт

мощность

A1 n1 a2 A2 n2 n3 C1 C2 C3 C4
4 ≤4 95 1 отв 105 145 1 6 350х2 340 140 50
5 ≤7.5 110 1 отв 130 170 1 6 375х2 460 180 113
6.3 ≤15 125 1 отв 160 200 2 8 525х2 450 216 100
8 ≤45 155 1 отв 198 250 2 8 650х2 520 306 -30
10 ≤55 180 1 отв 250 300 3 10 775х2 710 346 171
75-90 825х2
12.5 ≤55 210 1 310 360 3 10 850х2 800 391 181
75-90 950х2
Обозначение вентилятора Типоразмер э.двигателя Установочная мощность Частота вращения РК Произво- дительность Полное давление Па Масса кг
ВР 140-15-4 исполнение-1 71А2 0,75 2810 0,08-0,21 3000-2080 45
ВР 140-15-4 исполнение-5 63В2-90L2 0.55-3 2500-4500 0.07-0.33 2400-5300 55 (безтэд)
ВР 140-15-4,5 исполнение-1 80А2 1,5 2820 0,11-0,30 3800-2600 55
ВР 140-15-5 исполнение-1 63А4 80В2 0,25 2,2 1390 2830 0,08-0,20 0,16-0,40 1150-800 4500-3300 50 65
ВР 140-15-5 исполнение-5 63А4 112М2   0,25--7,5   1500-4000   0,08-0,60   1150-6500 95 (без эд)
ВР 140-15-5,6 исполнение-1 80А4 100S2 1.1 4 1400 2870 0.11-0.30 0.22-0.60 1500-1000 6200-4200 75 90
ВР 140-15-6.3 исполнение-1 80A4 112M2 1.1 7.5 1400 2885 0.15-0.40 0.32-0.85 1900-1270 7900-5400 95 130
ВР 140-15-6.3 исполнение-5 80A4 160S2   1.1-15   1500-3500   0.15-1.0   1900-8000 150 (без эд)
ВР 140-15-7,1 исполнение-1 90L4 160S2 2.2 15 1420 2935 0.23-0.60 0.47-1.20 2500-1660 10400-7100 140 245
ВР 140-15-8 исполнение-1 100S4 180M2 3.0 30 1430 2935 0.33-0.85 0.68-1.80 3100-2150 13000-9080 170 330
ВР 140-15-8 исполнение-5 100S4 200M2   мар.37   1500-3300   0,33-2,0   3100-11500 290 (без эд)
ВР 140-15-9 исполнение-1 100S4 200L2 5.5 45 1430 2950 0.47-1.23 0.94-2.50 4000-2700 17000-11600 215 485
ВР 140-15-10 исполнение-1 132M4 250M2 11 90 1450 2950 0.65-1.7 1.3-3.5 5000-3460 20000-11600 335 770
ВР 140-15-10 исполнение-5 132S4 250M2   7.5-90   1500-3000   0.65-3.5   5000-14300 400 (без эд)
ВР 140-15-11,2 исполнение-1   160M4   18.5   1450   0.9-2.4   6300-4300   445
ВР 140-15-12.5 исполнение-1   180M4   30   1450   1.3-3.4   8000-5500   575
ВР 140-15-12.5 исполнение-5 160S4 250M4   15-90   1500-2000   1.0-4.6   5400-10300 600 (без эд)
