• Вентилятор ВО 25-188 Вентилятор ВО 25-188

Вентилятор ВО 25-188


Вентилятор предназначен для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой от - 40°С до + 40°С.


  • Мощность двигателя, кВт:0,12-1,1
  • Произво- дительность, м3/с:0,25-2,4
  • Полное давление, Па:54-467
  •  :
  • Цена:от 48 500 руб.

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Общие сведения

  • ТУ 4861-002-85589750
  • Низкого давления
  • Одностороннее всасывание
  • Количество лопаток – 6
  • Комплектуется направляющим аппаратом

 Назначение

  • Системы вентиляции и воздушного отопления производственных, общественных, жилых зданий, сельскохозяйственное производство
  • Применяются в специальных приточных системах дымоудаления для создания избыточного давления (подпора воздуха) в системах противодымной вентиляции, для предотвращения проникновения дыма в помещения и для подачи свежего воздуха при пожаре.
  • Устанавливаются в лестничные клетки, тамбуры, шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.
  • Для работы, как с короткой сетью воздуховодов, так и без нее. При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов не должно превышать статического давления.
  • Другие производственные и санитарно-технические цели

 Варианты изготовления

  • ВентиляторВО 25-188 имеет две компоновки, отличающиеся креплением обечайки: фланцевое (компоновка 1) и на стойке (компоновка 2).
  • Возможна работа вентилятора без направляющего аппарата. Угол установки лопаток колеса – 30°, 35°. Угол установки лопаток направляющего аппарата - 5°, 10°.
  • Примечание - 0° без направляющего аппарата.

 Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

 Условия эксплуатации

  • Вентилятор предназначен для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой от - 40°С до + 40°С.
  • Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3;
  • Вентиляторы ВО 25-188 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
  • Предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 3-ей категории размещения по ГОСТ 15150.

Температура окружающей среды от -40 до +45 °С (от -10 до +50 °С для тропического исполнения);

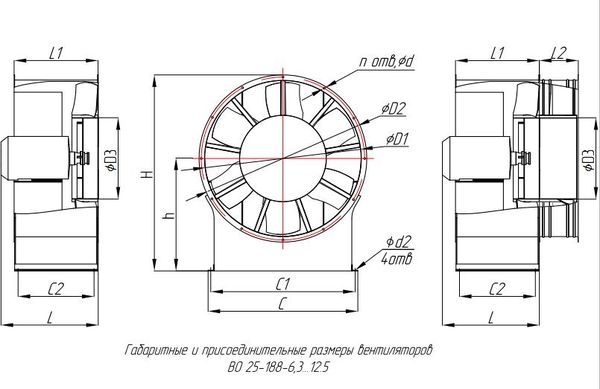

Вентилятор ВО 25-188

№ вентилятора D1, D2, D,3 H, C, C1, C2,
мм мм мм мм мм мм мм
6,3 630 671 394 753 580 550 400
8 820 861 500 935 740 700 310
9 900 941 500 1030 846 800 350
10 1000 1041 500 1125 946 900 415
11.2 1120 1161 560 1260 1060 1000 460
12.5 1250 1291 625 1405 1160 1100 530

№ вентилятора L, L1, L2, h, d,
мм
d2,
мм
n
мм мм мм мм
6,3 500 500 --- 400 10.5 12 8
8 595 420 270 495 10.5 18 12
9 710 485 225 550 10.5 18 12
10 760 485 225 595 10.5 20 16
11.2 765 560 225 670 10.5 22 16
12.5 815 630 225 750 10.5 22 16

Технические характеристики ВО 25-188 №8

№ модиф. и кривой Угол установки лопаток, градус Электродвигатель Масса, кг
Частота вращения, мин-1 Типоразмер Мощность, кВт Компоновка
Колеса НА 1 2
1 35 10 1435 А132М4 11 175 187
2 35 5 1455 А132S4 7,5 167 179
3 35 - 1450 А112М4 5,5 109 121
4 30 5 1450 А112М4 5,5 160 172
5 30 - 1435 А100L4 4 101 113

Технические характеристики ВО 25-188 №9

№ модиф. и кривой Угол установки лопаток, градус Электродвигатель Масса, кг
Частота вращения, мин-1 Типоразмер Мощность, кВт Компоновка
Колеса НА 1 2
1 35 10 1435 А132М4 11 189 203
2 35 5 1435 А132М4 11 189 203
3 35 - 1455 А132S4 7,5 101 115
4 30 5 1455 А132S4 7,5 181 195
5 30 - 1455 А132S4 7,5 101 115

Технические характеристики ВО 25-188 №10

№ модиф. и кривой Угол установки лопаток, градус Электродвигатель Масса, кг
Частота вращения, мин-1 Типоразмер Мощность, кВт Компоновка
Колеса НА 1 2
1 35 10 1460 АИР160S4 15 273 288
2 35 5 1460 АИР160S4 15 273 288
3 35 - 1460 АИР160S4 15 241 256
4 30 5 1435 А132М4 11 215 230
5 30 - 1435 А132М4 11 183 198

Технические характеристики ВО 25-188 №11,2

№ модиф. и кривой Угол установки лопаток, градус Электродвигатель Масса, кг
Частота вращения, мин-1 Типоразмер Мощность, кВт Компоновка
Колеса НА 1 2
1 35 10 960 А132М6 7,5 238 256
2 35 5 960 А132М6 7,5 238 256
3 35 - 960 А132М6 7,5 198 216
4 30 5 950 А132S6 5,5 229 247
5 30 - 950 А132S6 5,5 193 211

Технические характеристики ВО 25-188 №12,5

№ модиф. и кривой Угол установки лопаток, градус Электродвигатель Масса, кг
Частота вращения, мин-1 Типоразмер Мощность, кВт Компоновка
Колеса НА 1 2
1 35 10 970 АИР160М6 15 386 403
2 35 5 970 АИР160М6 15 386 403
3 35 - 970 АИР160М6 15 346 363
4 30 5 970 АИР160S6 11 356 373
5 30 - 970 АИР160S6 11 316 333
