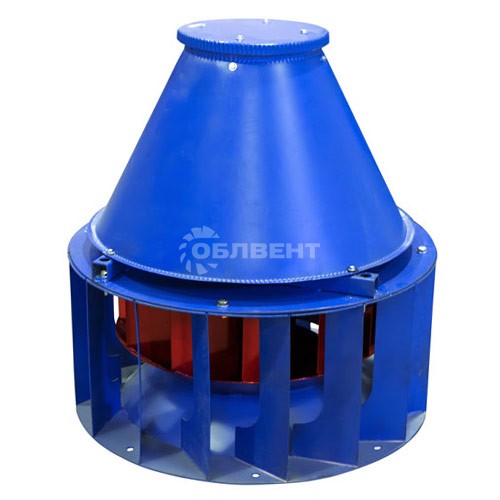

Вентиляторы крышные ВКР


Вентиляторы крышные ВКРС используют в вытяжных вентиляционных системах дымоудаления зданий разного назначения или для решения определенных производственных и санитарно-технических задач.


  • Мощность, кВт:0,18-37
  • Производительность, м³/сек:0,25-31,0
  • Полное давление, Па:1815-0
  •  :
  • Цена:от 11 300 руб.

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Общие сведения

  • ТУ 4861-003-85589750
  • Низкого давления
  • Одностороннего всасывания
  • Лопатки рабочего колеса – загнутые назад
  • Количество лопаток рабочего колеса – 13 (№3,15-8) и 12 (№10-12,5)
  • Вентиляторы могут комплектоваться стаканами, клапанами и поддонами

Назначение

Вентиляторы крышные ВКР активно применяются в вентиляционных системах вытяжного типа общественно-административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей, включая дымоудаление. Исключается использование ВКР с установками, нагревающими воздух до предельно допустимой температуры, воспламеняющей взрывоопасные компоненты.

По своим техническим характеристикам вентиляторы крышные рассчитаны на эксплуатацию в климатических условиях У и Т, 2-й и 3-й категорий размещения. При создании условий для защиты его электродвигателя от внешних воздействий допустима эксплуатация крышных вентиляторов ВКР в условиях У1.

Основные варианты изготовления

В зависимости от функционального назначения крышных вентиляторов, они производятся из различных материалов. По этому признаку осуществляется их основная классификация:

Индекс Назначение и материалы
- Общепромышленное исполнение, материал - углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое,  материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы


Устройство, монтаж ВКР

Вентилятор крышный радиальный низкого давления ВКР характеризуется односторонним всасыванием. В конструкцию его рабочего колеса входит 12-13 лопаток обратно загнутого типа (для разных типоразмеров). Кроме основных элементов в комплектацию ВКР могут также входить клапаны, поддоны, стаканы. Последние защищают устройства от природных и механических воздействий, поскольку монтируются они на кровлях.

Данное устройство является основным компонентом вытяжной вентиляции в сооружении, выполняет горизонтальный выброс воздуха. Радиальный крышный вентилятор ВКР работает без использования сети воздуховодов, однако при высокой его производительности и создании необходимых условий возможно и его использование с сетью.

Вентиляторы крышные ВКР устанавливаются на крыше зданий с любым наклоном и видом кровельного материала, благодаря продуманной комплектации. Конструктивно крышные вентиляторы состоят из корпуса, рабочего колеса и электродвигателя. Крышные вентиляторы работают в тяжёлых условиях и соответственным образом защищены от климатических осадков. Подбор крышных вентиляторов стоит начать с его технических характеристик и габаритных размеров вентиляторов крышных ВКР.

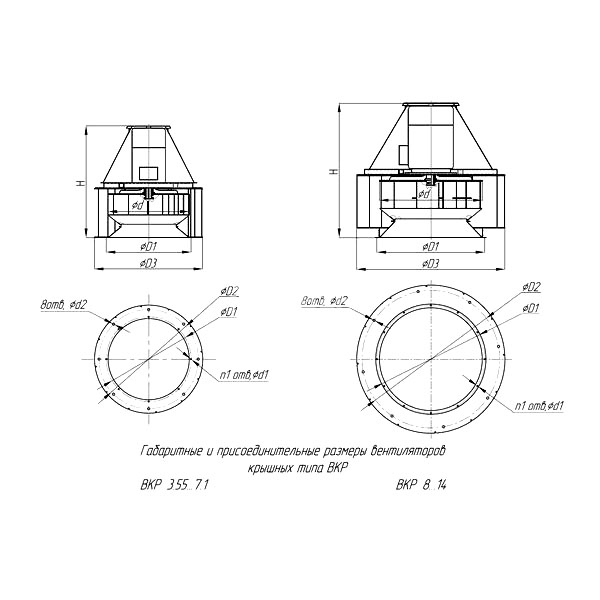

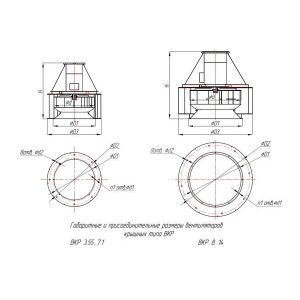

Габаритные размеры

Типоразмер
вентилятора

d, мм

D1, мм

D2, мм

D3, мм

H, мм

d1, мм

d2, мм

n1, мм

3,55

315 345 450 530 500 8

12

8

4

400 430 595 650 601 10,5

14

8

4,5

450 490 595 720 710 10,5

14

8

5

500 490 595 720 710 10,5

14

8

5,6

560 660 772 870 770 10,5

14

8

6,3

630 660 772 842 870 10,5

14

8

7,1

710 660 772 870 890 10,5

14

8

8

800 838 1072 1154 1048 10,5

14

8

9

900 850 1072 1180 1172 10,5

14

8

10

1000 1038 1272 1400 1450 10,5

16

8

11,2

1120 1038 1272 1500 1608 10,5

16

8

12,5

1250 1310 1522 1650 1782 10,5

16

8

14

1400 1310 1522 1800 1900 10,5

16

8
Марка вентилятора D рабочего колеса Частота, об/мин. Электродвигатель Параметры в рабочей зоне Масса, кг
Мощность, кВт Тип *  Производительность, м³/сек Полное давление, Па
ВКР №3,55 0,95 890 0,18 63A6 0,25-0,52 100-0 43
1 890 0,18 63A6 0,29-0,61 110-0 43
1,05 890 0,18 63A6 0,34-0,7 120-0 43
1,1 890 0,18 63A6 0,39-0,8 130-0 43
0,95 1380 0,25 63A4 0,39-0,8 240-0 43
1 1380 0,25 63A4 0,46-0,94 265-0 43
1,05 1380 0,37 63B4 0,53-1,1 290-0 43
1,1 1390 0,55 71A4 0,61-1,3 325-0 52
ВКР №4 0,95 890 0,18 63A6 0,36-0,74 125-0 46
1 890 0,18 63A6 0,42-0,87 140-0 46
1,05 890 0,18 63A6 0,49-1,0 155-0 46
1,1 890 0,25 63B6 0,56-1,2 170-0 46
0,95 1370 0,37 63B4 0,56-1,14 300-0 46
1 1390 0,55 71A4 0,65-1,35 340-0 55
1,05 1390 0,75 71B4 0,76-1,57 375-0 55
1,1 1390 0,75 71B4 0,88-1,8 410-0 55
ВКР №4,5 0,95 890 0,18 63A6 0,52-1,1 160-0 52
1 890 0,25 63B6 0,6-1,25 175-0 52
1,05 910 0,37 71A6 0,71-1,47 205-0 60
1,1 910 0,37 71A6 0,82-1,7 225-0 60
0,95 1390 0,75 71B4 0,81-1,7 390-0 60
1 1400 1,1 80A4 0,95-1,95 435-0 65
1,05 1405 1,5 80B4 1,1-2,26 485-0 65
1,1 1405 1,5 80B4 1,26-2,6 530-0 65
ВКР №5 0,95 910 0,37 71A6 0,71-1,5 200-0 75
1 900 0,55 71B6 0,85-1,7 225-0 75
1,05 900 0,55 71B6 0,96-2,0 245-0 75
1,1 930 0,75 80A6 1,15-2,5 290-0 80
0,95 1400 1,1 80A4 1,1-2,4 485-0 80
1 1405 1,5 80B4 1,3-2,7 545-0 80
1,05 1420 2,2 90L4 1,5-3,2 610-0 90
1,1 1430 3 100S4 1,8-3,7 680-0 95
ВКР №5,6 0,95 900 0,55 71B6 1,0-2,2 250-0 80
1 930 0,75 80A6 1,2-2,5 300-0 85
1,05 930 1,1 80B6 1,4-2,9 330-0 85
1,1 940 1,5 90L6 1,6-3,4 370-0 95
0,95 1420 2,2 90L4 1,6-3,3 630-0 95
1 1430 3 100S4 1,9-3,8 705-0 100
1,05 1430 4 100L4 2,2-4,4 780-0 110
1,1 1430 5,5 112M4 2,5-5,2 855-0 120
ВКР №6,3 0,95 930 1,1 80B6 1,5-3,0 340-0 110
1 940 1,5 90L6 1,7-3,6 385-0 120
1,05 950 2,2 100L6 2,0-4,3 435-0 135
1,1 950 3 112MA6 2,3-4,8 475-0 145
0,95 1430 4 100L4 2,3-4,5 805-0 135
1 1430 5,5 112M4 2,7-5,5 890-0 145
1,05 1450 7,5 132S4 3,1-6,5 1015-0 165
1,1 1450 11 132M4 3,6-7,5 1110-0 185
ВКР №7,1 0,95 950 2,2 100L6 2,2-4,5 450-0 140
1 950 3 112MA6 2,5-5,2 500-0 160
1,05 950 4 112MB6 2,9-6,0 550-0 160
1,1 960 5,5 132S6 3,4-7,0 620-0 180
0,95 1450 7,5 132S4 3,3-6,8 1055-0 180
1 1450 11 132M4 3,8-8,0 1165-0 195
1,05 1450 15 160S4 4,5-9,2 1290-0 235
1,1 1450 15 160S4 5,1-10,5 1410-0 235
ВКР №8 0,95 950 4 112MB6 3,1-6,4 575-0 220
1 960 5,5 132S6 3,6-7,5 650-0 240
1,05 970 7,5 132M6 4,3-8,8 730-0 260
1,1 970 11 160S6 4,9-10,1 800-0 300
0,95 1450 15 160S4 4,7-9,7 1335-0 300
1 1450 18,5 160M4 5,5-11,3 1480-0 325
1,05 1460 22 180S4 6,4-13,2 1655-0 340
1,1 1460 30 180M4 7,4-15,1 1815-0 360
ВКР №9 0,95 710 3 112MB6 3,3-6,8 405-0 250
1 710 4 132S8 3,8-7,9 450-0 270
1,05 710 5,5 132M8 4,4-9,2 495-0 290
1,1 720 7,5 160S8 5,1-10,5 560-0 330
0,95 970 7,5 132M6 4,5-9,2 755-0 290
1 970 11 160S6 5,2-10,8 840-0 330
1,05 975 15 160M6 6,1-12,5 935-0 355
1,1 975 15 160M6 7,0-14,4 1025-0 355
ВКР №10 0,95 710 5,5 132M8 4,5-9,3 500-0 355
1 720 7,5 160S8 5,3-11 570-0 395
1,05 720 11 160M8 6,3-12,7 630-0 420
1,1 720 11 160M8 7,1-14,6 690-0 420
0,95 975 15 160M6 6,2-12,7 945-0 420
1 975 18,5 180M6 7,2-14,8 1050-0 455
1,05 975 22 200M6 8,4-17,2 1150-0 530
1,1 980 30 200L6 9,7-19,9 1280-0 570
ВКР №11,2 0,95 720 11 160M8 6,4-13,2 645-0 455
1 720 11 160M8 7,5-15,4 715-0 455
1,05 725 15 180M8 8,7-18,0 800-0 490
1,1 730 18,5 200M8 10,1-20,8 890-0 565
0,95 975 22 200M6 8,7-17,9 1185-0 565
1 980 30 200L6 10,2-21,0 1325-0 605
1,05 985 37 225M6 11,9-24,4 1475-0 650
ВКР №12,5 0,95 730 18,5 200M8 9,1-18,6 830-0 615
1 730 22 200L8 10,6-22,0 915-0 655
1,05 735 30 225M8 12,3-25,3 1025-0 700
ВКР №14 0,95 735 30 225M8 12,8-26,3 1050-0 800
1 735 37 250S8 15,0-31,0 1165-0 930
