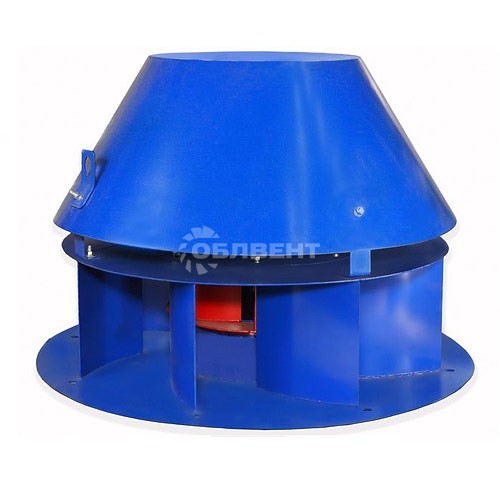

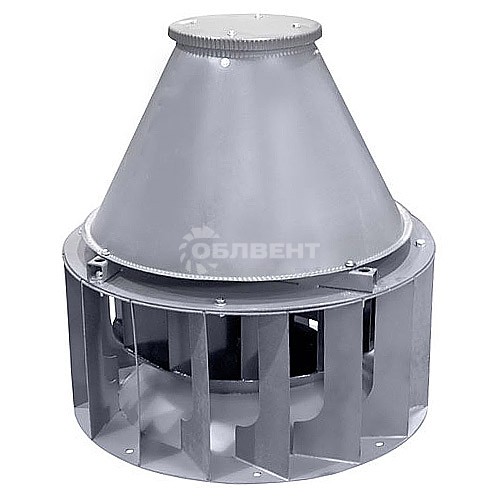

Радиальный крышный вентилятор ВКРС


Вентиляторы крышные ВКРС используют в вытяжных вентиляционных системах дымоудаления зданий разного назначения или для решения определенных производственных и санитарно-технических задач.


  • Частота вращения, об/мин:0,25-22
  • Производительность 10³ х м³/час :0,6-78
  • Полное давление, Па:0-2100
  •  :
  • Цена:от 16 300 руб.

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Также, эта модель вентилятора может выполнять функцию отвода тепла за пределы здания. Крышные вентиляторы, как правило, устанавливаются на кровле здания, выброс смесей осуществляется в стороны.

Основная область применения ВКРС это аварийные системы вытяжной вентиляции производственных, административных и жилых зданий.

Назначение и условия эксплуатации

Вентиляторы крышные ВКРС используют в вытяжных вентиляционных системах зданий разного назначения или для решения определенных производственных и санитарно-технических задач. Исключением служит использование с технологическими установками, при работе которых окружающий воздух нагревается до температуры воспламенения содержащихся в нем взрывоопасных веществ.

Рекомендуется использование вентиляторов крышных ВКРС в условиях умеренного либо тропического климата, 2-3 категории размещения, при температуре от -40 до +40-45 градусов.

Основные варианты изготовления

Вентиляторы ВКРС характеризуются хорошей аэродинамикой и довольно высокой производительностью. Производятся в разных модификациях, которые различаются не только типоразмерами, но и производительностью, мощностью, уровнем шума. В зависимости от назначения и предполагаемых условий эксплуатации крышных вентиляторов этого типа, они изготавливаются из различных материалов. По этому признаку осуществляется их основная классификация:

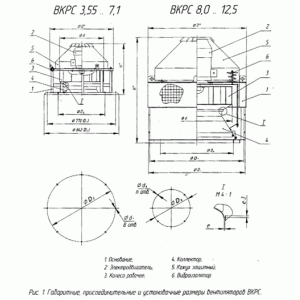

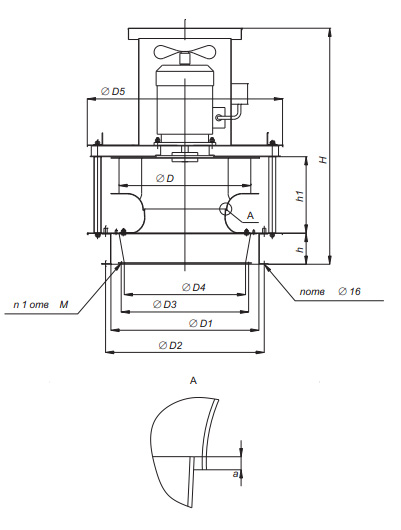

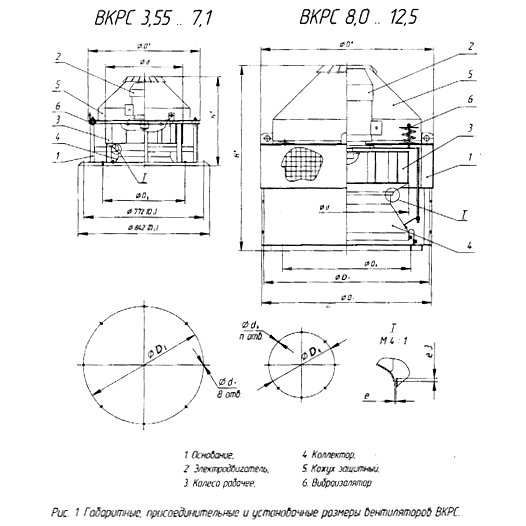

Обозначения на схеме

D — диаметр рабочего колеса;
D1 — наружный диаметр патрубка вентилятора;
D2 — присоединительный размер для фланца стакана;
D3 — присоединительный размер для фланца обратного клапана или воздуховода;
D4 — диаметр воздуховода;
D5 — диаметр корпуса вентилятора;
h — высота всасывающего патрубка;
h1 — высота рабочего колеса;
H — высота вентилятора.

Габаритные размеры и масса вентилятора

Тип вентилятора кг D D1 D2 D3 D4 D5 H h h1 n n1 a
ВКРС-3,5-ДУ-2ч/600 (400)°С-0,25/1500 59 360 520 590 430 400 750 782 150 212 4 8 3,5
ВКРС-3,5-ДУ-2ч/600 (400)°С-1, 5/3000 69 360 520 590 430 400 750 860 150 212 4 8 3,5
ВКРС-3,5-ДУ-2ч/600 (400)°С-2, 2/3000 71 360 520 590 430 400 750 860 150 212 4 8 3,5
ВКРС-4-ДУ-2ч/600 (400)°С-0,37/1500 64 406 520 590 430 400 750 810 150 238 4 8 4,0
ВКРС-4-ДУ-2ч/600 (400)°С-0,55/1500 68 406 520 590 430 400 750 886 150 238 4 8 4,0
ВКРС-4-ДУ-2ч/600 (400)°С-3,0/3000 85 406 520 590 430 400 750 973 150 238 4 8 4,0
ВКРС-4-ДУ-2ч/600 (400)°С-4,0/3000 91 406 520 590 430 400 750 975 150 238 4 8 4,0
ВКРС-4,5-ДУ-2ч/600 (400)°С-0,75/1500 84 458 720 772 590 560 930 917 150 268 8 10 4,4
ВКРС-4,5-ДУ-2ч/600 (400)°С-1,1/1500 87 458 720 772 590 560 930 921 150 268 8 10 4,4
ВКРС-4,5-ДУ-2ч/600 (400)°С-5,5/3000 112 458 720 772 590 560 930 1000 150 268 8 10 4,4
ВКРС-4,5-ДУ-2ч/600 (400)°С-7,5/1500 132 458 720 772 590 560 930 1000 150 268 8 10 4,4
ВКРС-5-ДУ-2ч/600 (400)°С-1,1/1500 92 515 720 772 590 560 930 954 150 301 8 10 5,0
ВКРС-5-ДУ-2ч/600 (400)°С-1,5/1500 94 515 720 772 590 560 930 954 150 301 8 10 5,0
ВКРС-5,6-ДУ-2ч/600 (400)°С-0,55/1000 95 572 720 772 590 560 930 981 150 333 8 10 6,0
Номер
венти-лятора
Чис-ло
лопа-ток
Мощность электро-двигателя
и частота вращения,
кВт*об/мин
Производи-тельность,
103 х м³/час
Полное давление,
Па, t=20°C
Полное давление,
Па, t=400°C
Полное давление,
Па, t=600°C
Масса,
кг
Объем
V, m³
ВКРС-3,55ДУ-01 (02) 6 0,18*1500 0,6-2,5 0-260 0-113 0-87 65 0,34
1,5*3000 1,25-5,25 0-1160 0-505 0-389 66
9 0,25*1500 0,75-3,0 0-255 0-111 0-85 67
2,2*3000 1,60-6,30 0-1160 0-505 0-389 66
ВКРС-4ДУ-01 (02) 6 0,37*1500 0,75-3,75 0-320 0-139 0-107 77 0,4
3*3000 1,75-8,0 0-1520 0-662 0-510 77
9 0,55*1500 1,0-4,75 0-400 0-174 0-134 78
4*3000 2,0-9,5 0-1620 0-705 0-543 78
ВКРС-4,5ДУ-01 (02) 6 0,75*1500 1,5-5,5 0-460 0-200 0-154 81 0,6
5,5*3000 3,0-11,4 0-1950 0-849 0-654 79
9 1,1*1500 2,0-6,8 0-500 0-217 0-167 86
7,5*3000 3,8-14,0 0-2100 0-914 0-704 78
ВКРС-5ДУ-01 (02) 6 1,1*1500 2,0-8,0 0-600 0-261 0-201 90 0,8
9 1,5*1500 2,4-9,6 0-640 0-278 0-214 94
ВКРС-5,6ДУ-01 (02) 6 0,55*1000 1,8-7,2 0-320 0-139 0-107 98 1,05
2,2*1500 2,8-11,0 0-720 0-313 0-241 99
9 0,75*1000 2,2-8,8 0-340 0-148 0-114 100
3*1500 3,40-13,40 0-780 0-339 0-261 106
ВКРС-6,3ДУ-01 (02) 6 1,1*1000 2,6-10,5 0-400 0-174 0-134 107 1,12
4*1500 4,0-16,0 0-980 0-426 0-328 128
9 1,5*1000 3,2-12,6 0-440 0-191 0-147 112
5,5*1500 5,0-19,8 0-1060 0-461 0-350 139
ВКРС-7,1ДУ-01 (02) 6 2,2*1000 4,0-15,4 0-550 0-239 0-184 143 1,73
7,5*1500 6,0-23,5 0-1280 0-557 0-429 161
9 3*1000 5,0-19,0 0-600 0-261 0-201 156
11*1500 7,0-28,0 0-1320 0-574 0-442 175
ВКРС-8ДУ-01 (02) 6 4*1000 5,6-22,5 0-710 0-309 0-238 234 2,8
11*1500 8,75-33,0 0-1580 0-687 0-530 244
9 5,5*1000 6,0-24,0 0-650 0-283 0-218 326
18*1500 10,0-40,5 0-1720 0-748 0-577 326
3*750 6,5-26,25 0-740 0-322 0-248 240
ВКРС-9ДУ-01 (02) 6 7,5*1000 6,0-23,0 0-475 0-206 0-159 272 3,35
22*1500 7,5-32,0 0-900 0-391 0-302 280
9 4*750 7,5-28,0 0-620 0-269 0-208 298
11*1000 10,0-38,0 0-970 0-422 0-325 353
ВКРС-10ДУ-01 (02) 6 30*1500 8,0-32,0 0-600 0-261 0-201 403 4,6
5,5*750 11,0-43,0 0-1120 0-487 0-375 442
9 11*1000 10,0-40,0 0-680 0-296 0-228 467
7,5*750 13,0-52,5 0-1200 0-522 0-402 497
ВКРС-11,2ДУ-01 (02) 6 11*750 12,0-46,5 0-800 0-348 0-268 490 5,34
18,5*1000 15,0-62,0 0-1400 0-609 0-469 500
9 15*750 14,0-56,0 0-840 0-365 0-281 490
30*1000 18,0-74,0 0-1500 0-653 0-503 565
ВКРС-12,5ДУ-01 (02) 6 15*750 16,0-64,0 0-1000 0-435 0-335 600 7,11
37*1000 22,0-86,0 0-1780 0-775 0-597 578
9 22*750 20,0-78,0 0-1040 0-452 0-349 677
45*1000 26,0-104,0 0-1900 0-827 0-637 662
