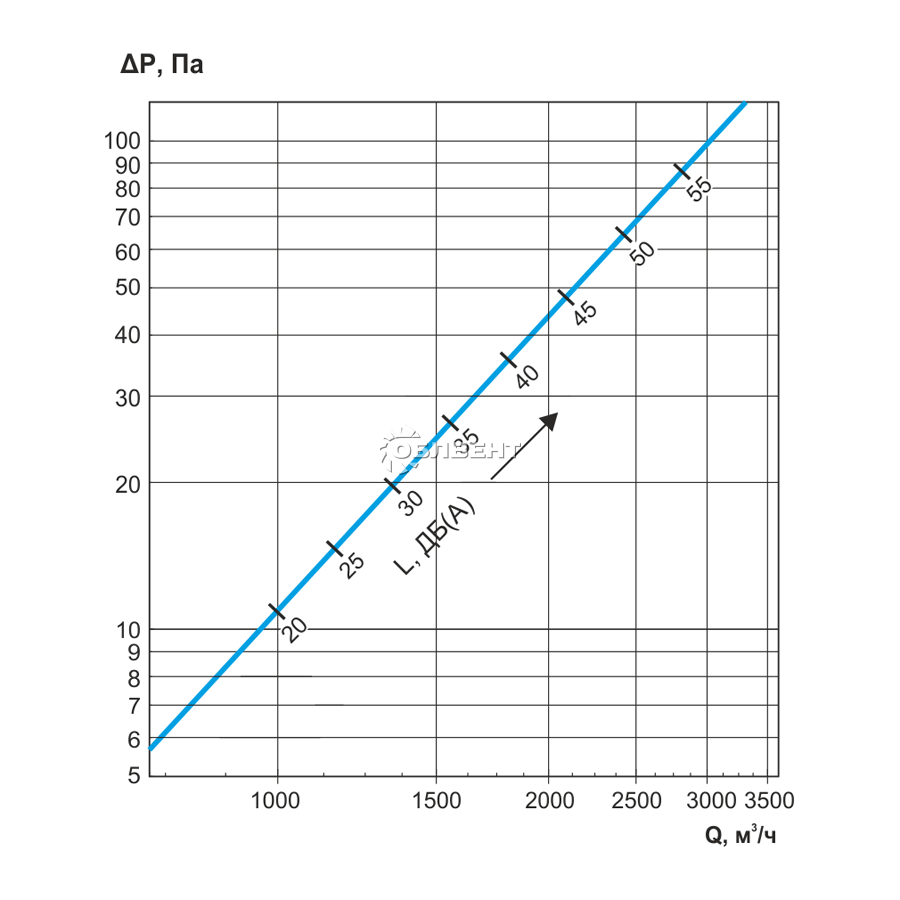

  • Аэродинамические и акустические характеристики SDA 500 Аэродинамические и акустические характеристики SDA 500
  • горизонтальная подача воздуха
(приточный воздух - охлаждение) горизонтальная подача воздуха
(приточный воздух - охлаждение)
  • подача воздуха под углом 45º
 (приточный воздух - изотермический) подача воздуха под углом 45º
 (приточный воздух - изотермический)
  • вертикальная подача воздуха
(приточный воздух - обогрев) вертикальная подача воздуха
(приточный воздух - обогрев)

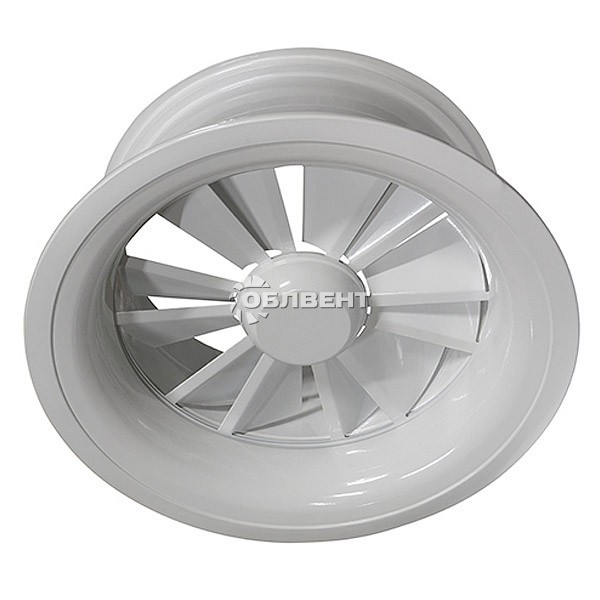

Диффузоры вихревые SD-A


Диффузоры вихревые с неподвижными жалюзями для подачи воздуха в помещение с возможностью регулировки.


  • Типоразмеры, мм:300х300 - 600х600

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Описание продукта

Диффузоры вихревые SD-A круглой формы предназначены для подачи воздуха системами вентиляции и кондиционирования закрученными струями из верхней зоны помещений.

Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.

Диффузоры используются как для помещений с высоким потолком (≤10 м, заводы, терминалы аэропортов, театры, банкетные залы), так и с относительно не низким потолком (≤3,8 м, залы для приемов, холлы гостиниц). Подходят для помещений с высокой разницей температуры между поступающим воздухом и воздухом в помещении.

Диффузоры устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Возможна установка диффузоров в свободном пространстве вертикально, горизонтально или с наклоном в сторону обслуживаемой зоны.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к воздуховоду или подшивному потолку. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие белого цвета (RAL 9016).

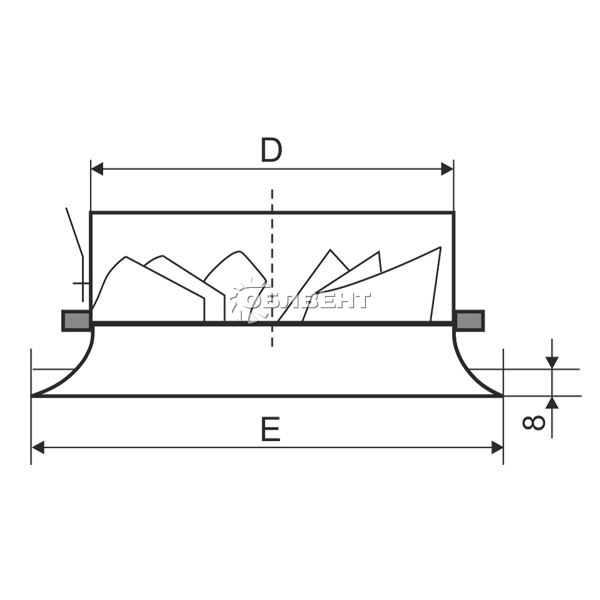

Габаритные размеры и характеристики

Тип диффузора D E
SD-A 315 315 480
SD-A 400 400 565
SD-A 500 500 665

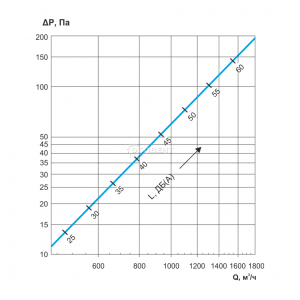

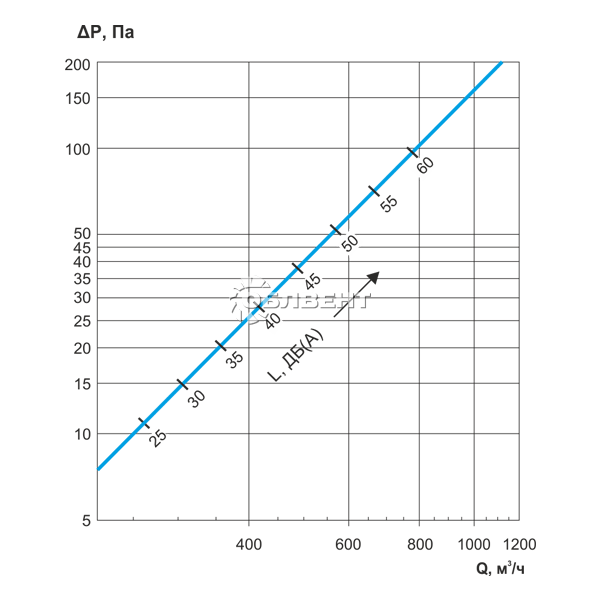

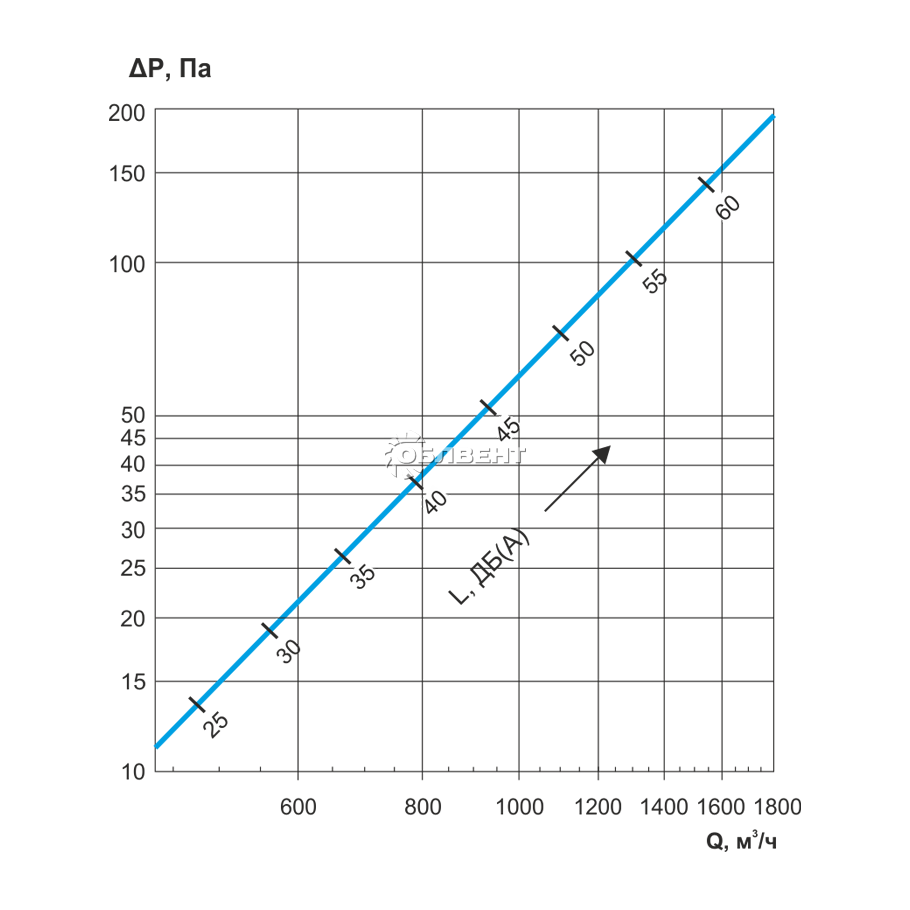

Аэродинамические и акустические характеристики

Тип диффузора Расход воздуха на диффузор, м3 Эффективная площадь выхода воздуха, м2
min max
315 252 1080 0,022
400 450 1800 0,031

Положение лопаток диффузора

Положение лопаток диффузора можно изменять в зависимости от сезона таким образом, чтобы обеспечить в рабочей зоне максимально комфортную температуру вне зависимости от от подачи теплого воздуха (вертикальная струя) или холодного воздуха (горизонтальная струя).

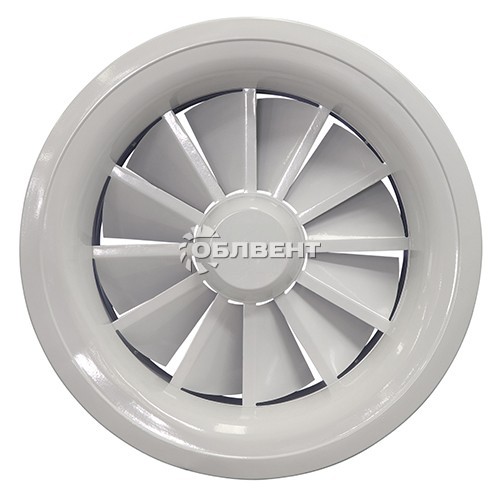

горизонтальная подача воздуха
(приточный воздух - охлаждение)

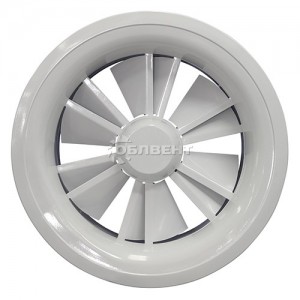

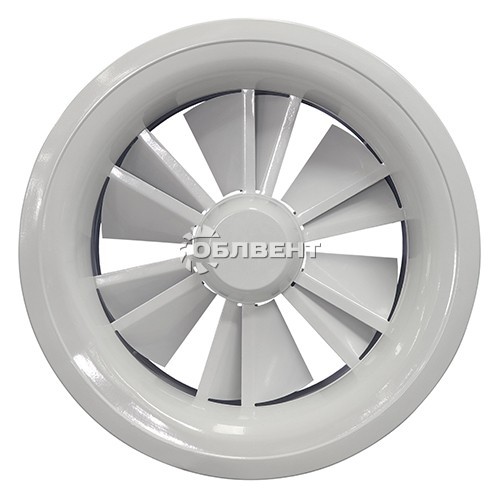

подача воздуха под углом 45º
 (приточный воздух - изотермический)

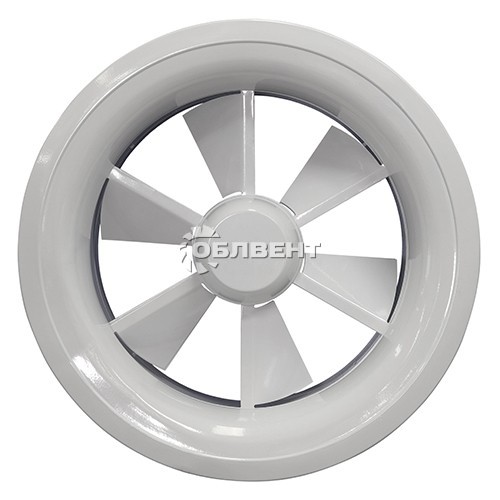

вертикальная подача воздуха
(приточный воздух - обогрев)
SD_A_3.jpg SD-A_2.jpg
