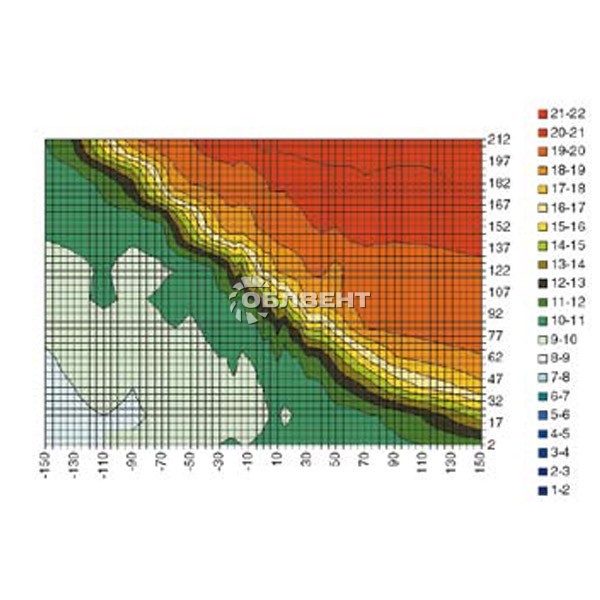

  • Тепловые потери Тепловые потери

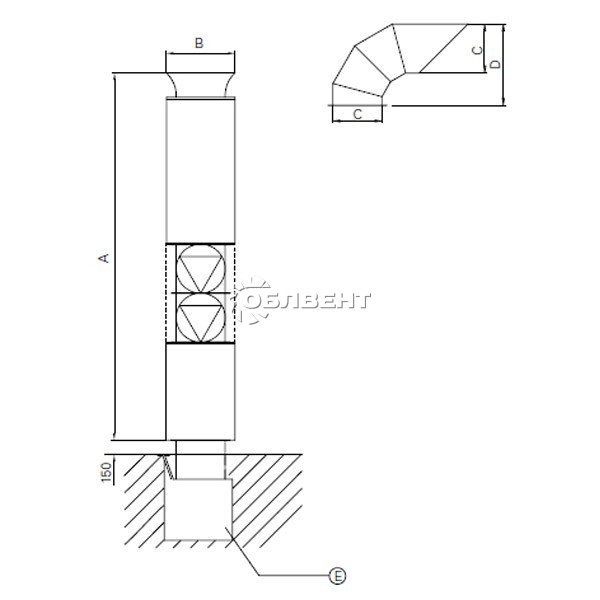

  • Схема монтажа Схема монтажа

Завесы Frico серия RDS


Завесы серии Frico UF600 разработаны для защиты больших по площади входных групп. Максимальная площадь ворот, которые могут защитить завесы этой серии,- 6х12 м.


  • Высота проема:до 6 метров
  • Тип:без обограева
  • Расход воздуха (м3/час):10500 - 36000
  • Длина, мм:3900 - 4145
  -  Рекламные материалы (PDF)

Frico UF600 воздушные завесы с нижним выдувом для промышленного применения.

Завесы серии Frico UF600 разработаны для защиты больших по площади входных групп. Максимальная площадь ворот, которые могут защитить завесы этой серии,- 6х12 м. Завеса без обогрева вертикального типа. Изготовлена по технологии Thermozone, то есть способна создавать надежную низкотурбулентную струю воздуха и при этом не создавать высокий уровень шума. Монтируется индивидуально с учетом условий эксплуатации. Необходимо дополнительное приобретение материалов для устройства канальной конструкции, то есть зоны выдува, которая находится в полу.

Для защиты широких проемов возможно (и желательно) устанавливать две завесы с одной или обеих сторон ворот. Завесы UF600 - вертикальные, без обогрева, применяются преимущественно на промышленных объектах.

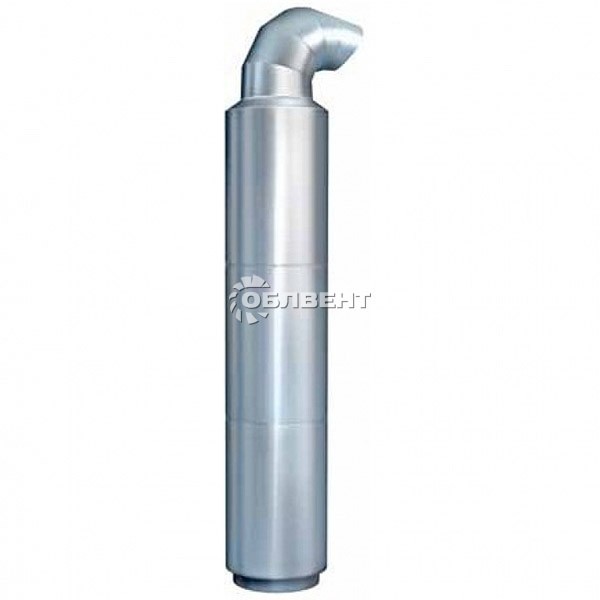

Frico UF600 состоит из напорной колонны и канальной конструкции, подводящей воздушный поток к месту выдува. Конструкция колонны включает в себя всасывающий механизм, блок вентиляторов и звукопоглощающую систему.

Как выбирается воздушная завеса.

Воздушные (воздушные тепловые) завесы представляют собой класс энергосберегающих приборов, призванных экономить энергозатраты, потраченные на создание микроклимата в отдельно взятом помещении. Задача воздушной завесы состоит в том, чтобы разделять воздух внутри и вне помещения, создавать преграду входящим и исходящим воздушным потокам, сквознякам. Вместе с этим, завеса создает препятствие для проникновения внутрь помещения неприятных запахов, пыли, насекомых.

Воздушные завесы бывают с обогревом и без. Приборы с обогревом подогревают проходящий через них воздух, тем самым выполняют дополнительную функцию обогрева помещения. Такие завесы применимы в условиях, требующих повышенной комфортности. На производстве же широкое применение нашли завесы без обогрева, которые менее энергоемкие, что дает дополнительную экономию электроэнергии. Завесы без обогрева применяются в помещениях, где в зоне входных групп нет рабочих мест, и, соответственно, не требуется создание микроклимата, комфортного для человека. Кроме того, такие завесы эффективно защищают помещения, требующие сохранения прохладного воздуха (складские помещения, морозильные камеры).

Основные характеристики завесы связаны с характеристикой создаваемого ею потока воздуха, а именно площадью воздушного потока и объемом воздуха, прокачиваемого в единицу времени. Идеально подобранная завеса должна по площади перекрывать дверной проем, чем больше объем прокачиваемого воздуха, тем эффективнее работа прибора. Важно учитывать, что проникновение холодного, более тяжелого воздуха в основном происходит на уровне пола, так что завеса должна создавать усиленную защиту нижней части проема, поэтому желательно, во избежание теплопотерь, чтобы прибор имел возможность регулирования угла направления воздушного потока.

Еще одним важным моментом является способ крепления воздушной завесы. Большая часть завес имеет горизонтальное потолочное или настенное крепление. Однако бывает так, что это крайне неудобно для пользователя. Поэтому выпускаются завесы с вертикальным креплением.

Внешний вид завесы также имеет большое значение. Здесь важен и материал, из которого изготовлен корпус завесы, и ее дизайн - насколько гармонично она вписывается в интерьер помещения, а равно габариты прибора, и его эргономичность.

Во время эксплуатации завесы потребитель сталкивается также с проблемой шума, то есть встает вопрос, насколько шумно работает завеса, не создает ли дискомфорт и не представляет ли опасность для потребителя.

Немаловажное значение для потребителя имеют такие моменты, как особенности монтажа приборов, удобство их эксплуатации, управления, технического обслуживания.

Почему Frico?

Производитель Frico производит свою технику с учетом всех требований и пожеланий клиентов.

Frico существует на рынке уже 80 лет и зарекомендовала себя в качестве надежного производителя самого разнообразного климатического оборудования. Начав свою деятельность с выпуска тепловентиляторов для подвижного состава железных дорог Швеции, она выросла в лидирующее предприятие отрасли в мире. Тепловые завесы Frico изготавливаются с учетом сурового климата Швеции, что делает технику Frico особенно актуальной в условиях холодных российских зим.

Имеет множество лабораторий, научных центров, где проводятся испытания в целях усовершенствования выпускаемых моделей и создания нового оборудования. Учитывая пожелания клиентов, Frico выпускает все новые и новые линейки оборудования и даже в пределах одной серии допускает самые различные вариации (завесы на воде и электричестве, с обогревом и без, вертикальные и горизонтальные, с различным типом подключения).

Завесы разрабатываются по технологии Thermozone, то есть приборы создают воздушный поток, оптимизированный по нескольким параметрам - создание низкотурбулентной стабильной воздушной струи, что достигается применением специальных вентиляторов и особой конструкцией решеток зоны выдува, а также невысоким уровнем шума работающего прибора.

Завесы Фрико имеют интеллектуальное управление, то есть большинство завес способны самостоятельно оценить внешние факторы (температуру, давление воздуха, частоту открывания дверей) и учитывать их в своей работе, а именно, включаться в тот период времени, когда работа завесы действительно необходима и отключаться, если в данный момент ее работа не нужна. Производитель Фрико очень требовательно относится к качеству своей продукции, весь товар сертифицирован, на него дается трехгодичная гарантия.

Особенности и преимущества серии 600.

Завесы серии Frico UF600 - единственная на российском рынке модель, предназначенная для защиты промышленных объектов и имеющие вертикальную установку и нижний выдув. Идеально подходит для использования на производстве.

Модели серии UF600 созданы для защиты проемов большой площади. Через большие входные группы происходят значительные теплопотери, поэтому здесь необходимы мощные завесы, способные надежно предотвратить смешивание внутреннего и внешнего воздушного потока. Завесы сконструированы таким образом, что подача воздуха осуществляется снизу, то есть особое внимание уделяется самой уязвимой зоне - нижнему уровню. Как показывают расчеты, завесы серии UF600 дают сокращение теплопотерь до 75%.

  • Завеса без обогрева, что дает дополнительную экономию электроэнергии.
  • Как корпус завесы, так и канальная конструкция изготовлены из нержавеющей стали, что особенно важно в условиях повышенной влажности.
  • Колонна может быть установлена как внутри, так и извне помещения, тем самым возможно ее размещение с учетом планировки здания, что создает дополнительный комфорт при ее использовании, при установке можно учитывать габариты помещения и его дизайн.
  • Благодаря технологии Thermozone, несмотря на свою большую мощность, работающая завеса не создает высокий уровень шума, не создает дискомфорт в районе входных дверей.
  • Завеса имеет простое и удобное управление.
  • Frico UF600 имеет высокую степень защиты – Х4.
  • Товар сертифицирован, имеет гарантию от производителя (Швеция) на 1 год

Класс защиты

У завесы UF602 класс защиты - IPX4. Первая цифра в классе защиты не обозначена. Вторая цифра "4" означает, что прибор защищен от попадания водянных брызг попадающих на него в любом направлении.

Первая цифра указывает на класс защиты корпуса от проникновения людей, предметов, или других объектов внутрь.

Первая
цифра
IP-кода
Защита от предметов
имеющих диаметр(мм)
Пояснение
0 Нет защиты Защита отсутствует
1 Больше 50 Защита от больших тел, от сознательного контакта не защищено
2 Больше 12,5 Защита от пальцев и других схожих предметов
3 Больше 2,5 Защита от кабелей, инструментов, других достаточно крупных объектов
4 Больше 1 Защита от болтов, шпилек, тонких объектов, тонких инструментов и проводов
5 Пылезащищенное Небольшое количество пыли может проникнуть внутрь, но это не скажется на работе устройства. Полная защита от любых внешних контактов
6 Пыленепроницаемое Полностью исключено попадание пыли. Полностью исключен внешний контакт.

 Вторая цифра указывает на класс защиты оборудования от воды, которую обеспечивает оболочка.

Вторая
цифра
IP-кода
Защищает
от
Пояснение
0 Нет защиты Защита отсутствует
1 Капли падают вертикально Вода, капающая вертикально не может препятствовать работе устройства
2 Капли воды падают вертикально под углом 15o Вода, капающая вертикально не может препятствовать работе устройства, если его наклонить под углом 15o
3 На устройство падают брызги Устройство защищено от дождя. Вода может литься вертикально, или под углом до 60oпо отношению к вертикали
4 Защита от брызг На устройство попадают брызги в любом направлении, это не сказывается на его работоспособности
5 Защита от водяной струи На работе устройства не отражается попадание водяных струй, с любого направления
6 Попадание морской воды Защита от сильных водяных струй или морской волны. На работе устройства не сказывается попавшая внутрь корпуса вода
7 Кратковременное погружение на глубину до одного метра Количество попавшей воды, во время погружения, не сказывается на работе устройства. Непрерывная работа в погруженном состоянии невозможна
8 Продолжительное погружение на глубину более одного метра Устройство работает в погруженном режиме. Абсолютная водонепроницаемость

Управление

Завеса Frico UF600 управляется при помощи пускового устройства UF601- системы управления SIRe Basic UF 601, которая предусматривает:

  • встроенную линию задержки между моторами при запуске,
  • возможность включения через концевой выключатель при открывании дверей,
  • встроенную термозащиту для каждого двигателя.

Отдельно приобретается дверной датчик - AGB304.

Особенности монтажа

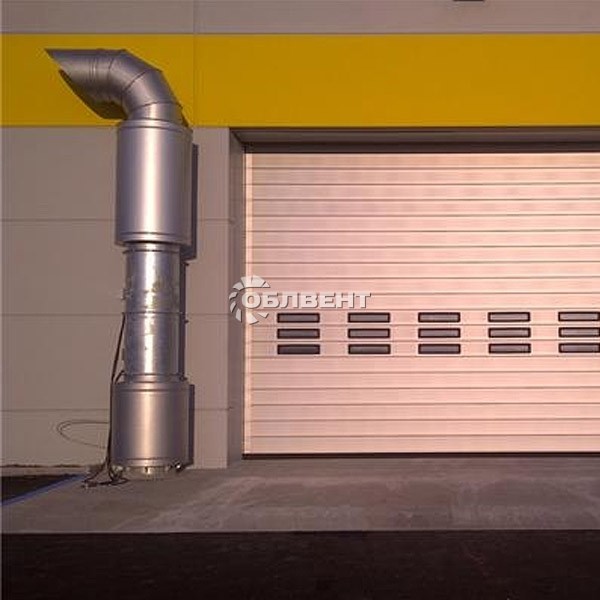

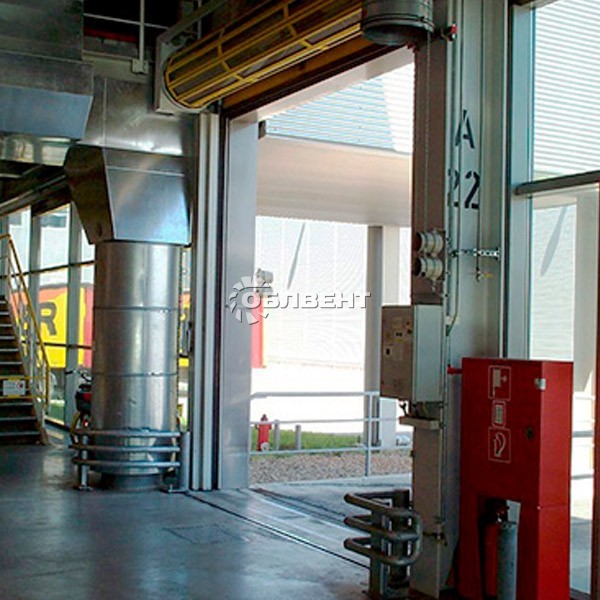

Напорная колонна может устанавливаться как внутри, так и снаружи помещения. Необходимо обеспечить забор воздуха из помещения выше уровня ворот, в этих целях возможно удлинение входной трубы при помощи дополнительной секции. Канальная конструкция расположена в бетонном полу, проектируется заранее в соответствии с размером помещения. Поскольку размер желоба и щели выдува сугубо индивидуальны, они изготавливаются отдельно. Отверстие выдува должно быть расположено как можно ближе к дверному проему, быть несколько шире ворот и иметь направление 15 градусов в сторону двери. Если устанавливаются две завесы с разных сторон проема, для получения оптимального эффекта необходимо разделить потоки встречного воздуха металлической перегородкой, установив ее в канальной конструкции. При опасности затопления помещения, необходимо включить в конструкцию дренаж.

Примечание Мощность (кВт) Расход воздуха (м3/час) Высота проема (м) Напряжение (В) Длина (мм)
UF601 Без обогрева 10500 до 3 380 3900
UF602 Без обогрева 12000 до 3 380 3900
UF603 Без обогрева 15000 до 4 380 4145
UF604 Без обогрева 18000 до 4 380 4145
UF605 Без обогрева 23000 до 6 380 4145
UF606 Без обогрева 36000 до 6 380 4145
