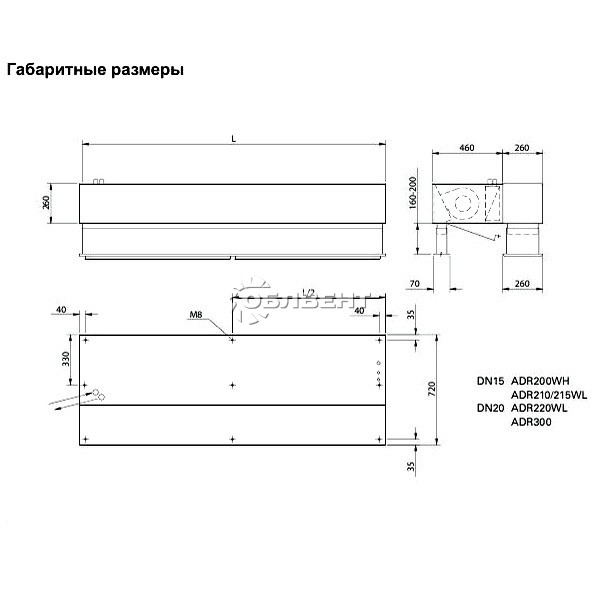

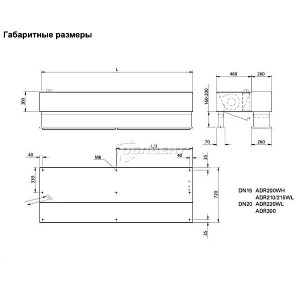

  • Габаритные размеры Габаритные размеры

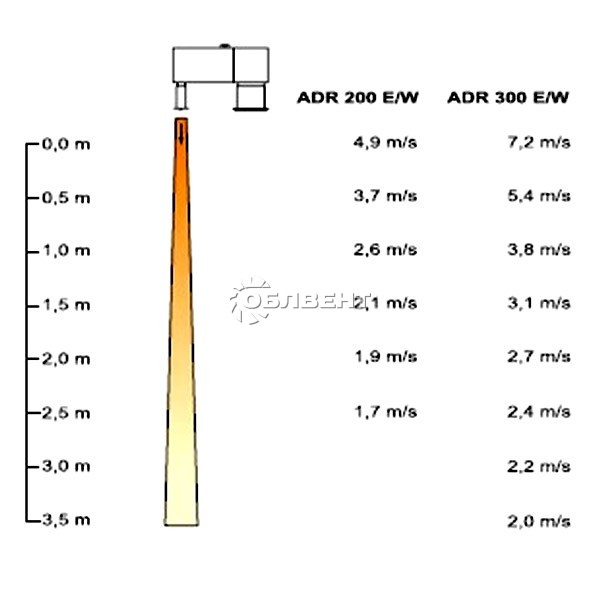

  • Сила потока Сила потока

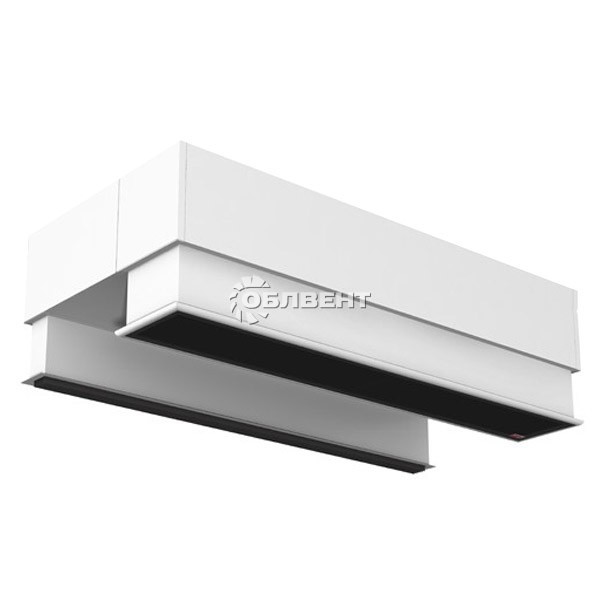

Завесы Frico Серия ADR


Это специализированная воздушная завеса, предназначенная для кондиционируемых помещений. Оборудование создает комфортную температуру, предотвращает проникновение теплого воздуха с улицы.


  • Высота проема:до 3,5 метров
  • Тип:без обогрева / с обогревом / с водяным обобгревом
  • Мощность (кВт):до 18
  • Длина, мм:1000 - 2000
  -  Рекламные материалы (PDF)

Разделение воздушного пространства с улицы и внутри помещения – вот предназначение тепловых воздушных завес. Компания Frico предлагает ознакомиться с еще одной завесой, оснащенной технологией Thermozone - ADR.

Данная модель завесы предназначается для скрытой установки. Прекрасно подойдет для монтажа над подвесным потолком, таким образом, что видимыми элементами являются только решетки забора и выхода воздуха.

Завесы ADR могут устанавливаться в проемы высотой до 3,5 метров, что говорит о большом импульсе потока воздуха на выходе. Они прекрасно осуществляют разделение наружного воздуха и воздуха внутри помещения. Использование тепловых завес серии ADR – верный способ уменьшения потерь тепла при открывании и закрывании дверей.

Примечательно, что данные завесы позволяют регулировать направление потока воздуха при помощи специальных подвижных направляющих, так что вы всегда сможете откорректировать поток.

Нагреватели завес ADR - электрические. Использование нагревателей в конструкции тепловых завес позволяет усилить защиту проемов от выхода теплого воздуха из помещения и использовать завесу как дополнительный источник обогрева помещения. Кроме того, обогреватель позволяет быстрее высушить влагу, которая образуется при таянии снега, который попадает внутрь в зимнее время.

Как и многие другие из завес Frico, данные приборы можно ставить в очень широкие проемы, устанавливая друг за другом. При этом управление можно организовать так, чтобы завесы регулировались одним термостатом и управлялись одним пультом. Модельный ряд представлен в трех размерах по длине, что делает возможным перекрытие любой ширины проема.

Отличительные черты и технические описания ADR:

  • Есть возможность скрытой установки за фальш-потолком
  • Оснащена устойчивым к коррозии стальным корпусом, при окраске которого применен метод порошкового напыления
  • Проста в установке. Есть возможность смонтировать на металлических стержнях или на гибкой подвеске прямо к потолку, для чего в верхней части корпуса есть специальные втулки с резьбой
  • Мелкоячеистая решетка забора воздуха выполняет доп. функцию фильтра
  • Сами решетки забора и выхода воздуха могут быть установлены на требуемом расстоянии от завесы, благодаря телескопическому креплению
  • Подвижные регулируемые направляющие позволяют устанавливать угол выхода воздуха

Класс защиты

Класс защиты воздушной завесы ADR – IP23. Первая цифра означает защиту от прикосновения, от проникновения тел больше 12,5 мм. Вторая цифра означает защиту от капель под углом до 60°.

Первая
цифра
IP-кода
Защита от предметов
имеющих диаметр(мм)
Пояснение
0 Нет защиты Защита отсутствует
1 Больше 50 Защита от больших тел, от сознательного контакта не защищено
2 Больше 12,5 Защита от пальцев и других схожих предметов
3 Больше 2,5 Защита от кабелей, инструментов, других достаточно крупных объектов
4 Больше 1 Защита от болтов, шпилек, тонких объектов, тонких инструментов и проводов
5 Пылезащищенное Небольшое количество пыли может проникнуть внутрь, но это не скажется на работе устройства. Полная защита от любых внешних контактов
6 Пыленепроницаемое Полностью исключено попадание пыли. Полностью исключен внешний контакт.

 Вторая цифра указывает на класс защиты оборудования от воды, которую обеспечивает оболочка.

Вторая
цифра
IP-кода
Защищает
от
Пояснение
0 Нет защиты Защита отсутствует
1 Капли падают вертикально Вода, капающая вертикально не может препятствовать работе устройства
2 Капли воды падают вертикально под углом 15o Вода, капающая вертикально не может препятствовать работе устройства, если его наклонить под углом 15o
3 На устройство падают брызги Устройство защищено от дождя. Вода может литься вертикально, или под углом до 60oпо отношению к вертикали
4 Защита от брызг На устройство попадают брызги в любом направлении, это не сказывается на его работоспособности
5 Защита от водяной струи На работе устройства не отражается попадание водяных струй, с любого направления
6 Попадание морской воды Защита от сильных водяных струй или морской волны. На работе устройства не сказывается попавшая внутрь корпуса вода
7 Кратковременное погружение на глубину до одного метра Количество попавшей воды, во время погружения, не сказывается на работе устройства. Непрерывная работа в погруженном состоянии невозможна
8 Продолжительное погружение на глубину более одного метра Устройство работает в погруженном режиме. Абсолютная водонепроницаемость

Управление

Есть три основных варианта управления тепловыми завесами ADR215E.

Вариант 1

Уровень расхода воздуха настраивается вручную. Двухступенчатый термостат поддерживает заданный уровень температуры (мощности).

Набор приборов управления:

  • пульт управления CB32N с 3-мя позициями по расходу и 2-мя по мощности
  • 2-х ступенчатый электронный термостат RTI2 (или KRT2800)

Вариант 2

Показатели расхода воздуха и мощности определяются автоматически в зависимости от температуры внутри помещения, а также открытия и закрытия дверей.
1-я ступень термостата осуществляет управление работой вентилятора при закрытой двери, а 2-я ступень регулирует мощность. При этом, мощность и расход воздуха установлены на максимум на пульте СB32N. При открытой двери вентилятор работает с на полных оборотах. Когда дверь открыта, вентилятор работает на полных оборотах. При закрытии двери, вентилятор работает с этой же скоростью в течение 2-х - 10-ти минут. Затем включается режим низких оборотов, если температура внутри иже, чем выставленная на термостате. Если температура выше, то вентилятор отключится термостатом. Например: Термостат запрограммирован на 23°С, а интервал активации 4°С. Если закрыта дверь и температура более 19°С, 1-я ступень термостата выключит обогрев и вентилятор. Если температура станет больше 23°С, то 2-я ступень термостата будет отключать обогрев, вне зависимости от того закрыта или открыта дверь.

Набор приборов управления:

  • пульт управления CB32N, с 3-мя позициями по расходу и 2-мя по мощности
  • контакт магнитный с реле задержки MDC
  • двухступенчатый электронный термостат (или KRT2800) RTI2

Вариант 3

Расход и мощность задаются автоматически в зависимости от температуры помещения и на улице, а также от того, как долго открыты двери. Управляется работа завесы микрокомпьютером, оснащенным цифровым дисплеем. Необходимые данные должны быть заданы при настройке и введены в компьютер.

Набор приборов управления:

  • регулятор ADEA (со встроенным сенсором, сенсором температуры снаружи и магнитным контактом)
  • внешний коммутационный ADEAEB блок

Монтаж и подключение

На верхних панелях воздушных завес ADR215E имеются 6 резьбовых втулок М8 (у 2-хметровой завесы их 9) для подвешивания к потолку на вертикальных стержнях.
В случае ограниченного пространства между искусственным потолком и перекрытием, телескопические короба забора и выдува воздуха возможно не монтировать, при этом нижняя часть завесы будет устанавливаться на одном уровне с фальш-потолком.

Примечание Мощность
(кВт)
Расход воздуха
(м3/час)
Высота проема
(м)
Напряжение
(В)
Длина
(мм)
ADR210E С обогревом 0/6/9 700/1400 до 3,5 220/380 1000
ADR215E С обогревом 0/8/12 1050/2100 до 3,5 220/380 1500
ADR220E С обогревом 0/12/18 1350/2700 до 3,5 220/380 2000
ADR310E С обогревом 0/6/9 950/1900 до 3,5 220/380 1000
ADR315E С обогревом 0/8/12 1250/2500 до 3,5 220/380 1500
ADR320E С обогревом 0/12/18 1750/3500 до 3,5 220/380 2000
ADR210WL На воде
Теплообменник < 80C
9/11/14 680/1350 до 3,5 220 1000
ADR215WL На воде
Теплообменник < 80C
13/18/22 1000/2000 до 3,5 220 1500
ADR220WL На воде
Теплообменник < 80C
18/24/29 1300/2600 до 3,5 220 2000
ADR210WH На воде
Теплообменник > 80C
6/7/9 680/1350 до 3,5 220 1000
ADR215WH На воде
Теплообменник > 80C
8/10/12 1000/2000 до 3,5 220 1500
ADR220WH На воде
Теплообменник > 80C
10/13/16 1300/2600 до 3,5 220 2000
ADR310WL На воде
Теплообменник < 80C
11/15/18 900/1800 до 3,5 220 1000
ADR315WL На воде
Теплообменник < 80C
16/21/26 1200/2400 до 3,5 220 1500
ADR320WL На воде
Теплообменник < 80C
24/32/39 1700/3400 до 3,5 220 2000
ADR310WH На воде
Теплообменник > 80C
8/11/13 900/1800 до 3,5 220 1000
ADR315WH На воде
Теплообменник > 80C
13/16/20 1200/2400 до 3,5 220 1500
