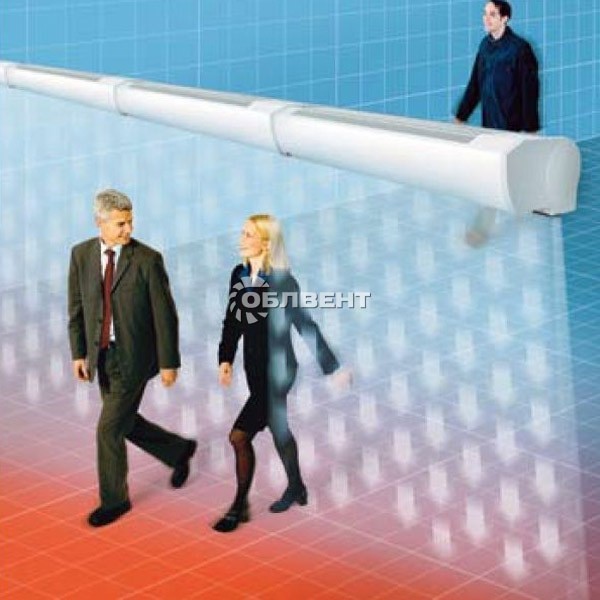

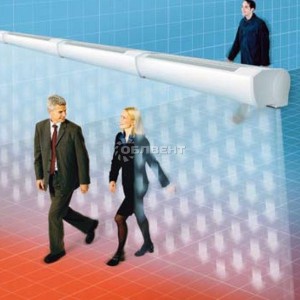

  • Принцип монтажа Принцип монтажа
  • Правильность подбора Правильность подбора

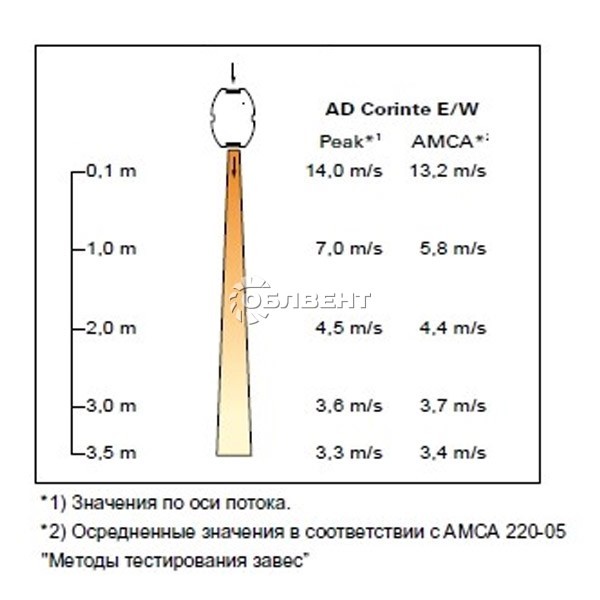

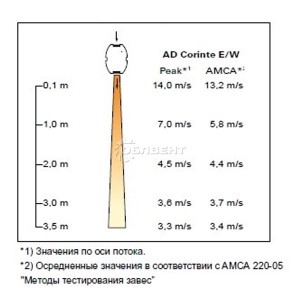

  • Скорость потока Скорость потока

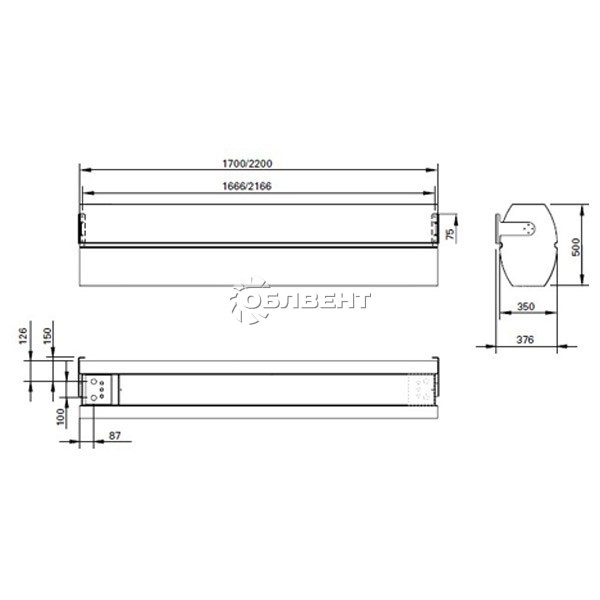

  • Габаритные размеры Габаритные размеры
  • Монтаж Монтаж

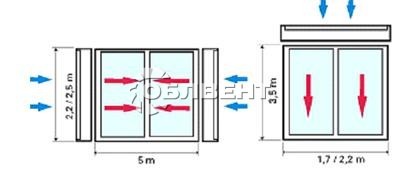

  • Пример исполнения Пример исполнения

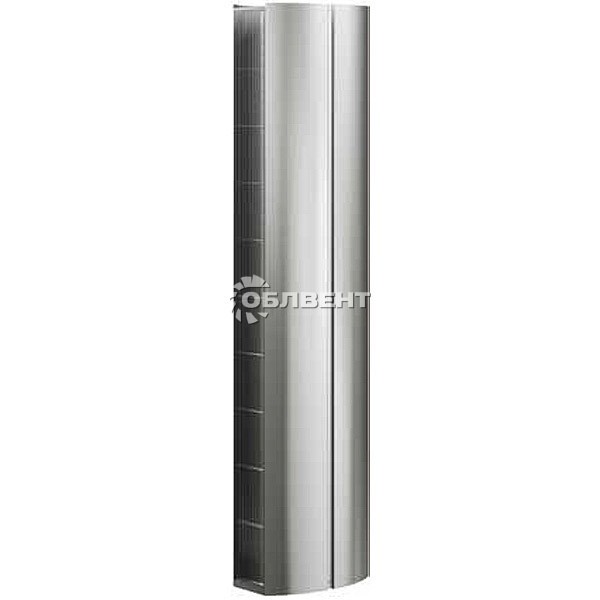

Завесы Frico Серия ADCS


Завесы серии ADCS Corinte производства Frico разработана для защиты помещений, требующих особого дизайнерского подхода в сочетании с низким шумовым уровнем. Производятся как в горизонтальном так и вертикальном исполнении.


  • Высота проема:до 3 метров
  • Тип:с электрообогревом / с обогревом на воде
  • Мощность (кВт):до 22,5
  • Длина, мм:1700 - 2450
  -  Рекламные материалы (PDF)

Завеса ADCS22E-H серии Corinte производства Frico разработана для защиты помещений, требующих особого дизайнерского подхода в сочетании с низким шумовым уровнем. Она создает воздушный поток шириной 2,2 м и может быть установлена над проемами высотой до 3 метров. При необходимости возможна установка в ряд нескольких единиц оборудования. Завеса с электрообогревом. Имеет горизонтальную установку, возможно настенное или потолочное крепление (на расстоянии не меньшем 220 мм). В комплект поставки входят монтажные скобы. Предусмотрен выбор стороны подведения кабеля к прибору (слева или справа).

Характеристики воздушного потока оптимизированы по технологии Thermozone, то есть в рабочем состоянии воздушная завеса ADCS22E-H создает низкотурбулентную струю, не создает большого шума, за счет встроенных жалюзи имеет возможность регулирования угла потока воздуха. Модель ADCS22E-H имеет интеллектуальную 3-х уровневую систему управления SIR. Внешний вид завесы Frico ADCS22E-H Corinte обусловлен требованиями к дизайну. Так, ее корпус изготавливается в различных вариантах (матовая, стандартная, зеркальная полировка).

Серия Corinte ADCS заявлена как ряд эксклюзивных завес в том плане, что они сочетают в себе высокие технические характеристики с современным эргономичным дизайнерским оформлением, а также не создают высокого шумового уровня. Модели серии крайне разнообразны, отличаются по способу установки (горизонтальные/вертикальные), по размеру (1,7/2,2/2,5 м), по внешнему оформлению. Воздушные завесы серии Corinte ADCS выпускаются по технологии Thermozone, имеют интеллектуальное управление (система SIR). В рамках серии выпускаются воздушные завесы без обогрева, с электрообогревом и с обогревом на воде. Производитель предусматривает также изготовление завес Corinte ADCS "под заказ".

Модели просты в установке, при их эксплуатации не требуется специальное сервисное обслуживание. Воздушные завесы Frico сертифицированы, имеют степень защиты 20. Продукция Frico имеет 3-х годичную гарантию от производителя.

Перечисленные факторы делают возможным применение завес Frico Corinte ADCS на самых различных объектах – в офисных, административных, торговых зданиях, аэропортах, вокзалах, культурных учреждениях, спортивных сооружениях.

Выбор воздушной завесы

Выбирая воздушную завесу необходимо учитывать ее параметры и условия, при которых она будет эксплуатироваться. Основной технической характеристикой завесы является объем прокачиваемого воздуха и физические характеристики создаваемого ею воздушного потока, а именно сила и ширина воздушной струи.

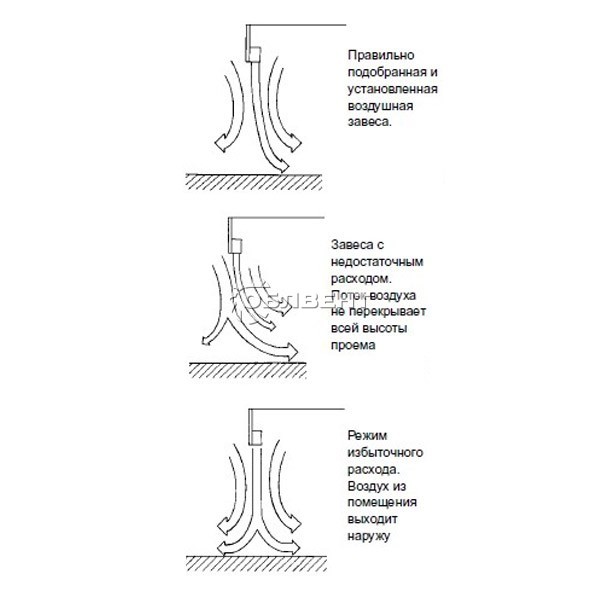

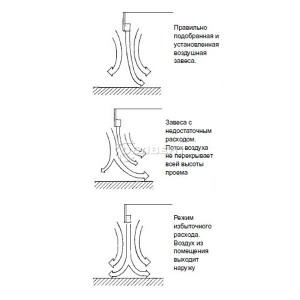

Чем больше объем прокачиваемого воздуха, тем эффективнее работает завеса. Чем шире и мощнее струя, тем больший дверной проем она способна защитить. Для наилучшей защиты воздушный поток должен по ширине полностью перекрывать дверной проем. Для достижения этой цели при необходимости возможен монтаж нескольких приборов рядом.

Чем мощнее завеса, тем более высокую входную группу она может защищать. На нижнем уровне скорость воздушного потока должна составлять около 3 м/с, так что мощность воздушной струи тоже имеет большое значение. Для эффективной работы во избежание теплопотерь также необходимо, чтобы струя была направлена под небольшим углом к двери.

Основная функция воздушных завес - энергосбережение путем сокращения теплопотерь. Поэтому если в условиях эксплуатация необходимо только ограничить утечку воздуха из отдельно взятого помещения, возможна установка воздушной завесы без обогрева. Если же при эксплуатации преследуется дополнительная цель – создание комфортных условий в зоне выхода, тогда рекомендуется приобрести завесы с обогревом, которые являются дополнительным источником тепла, обогревают и подсушивают помещение. Завесы с обогревом подразделяются на две группы – с обогревом на воде и с электрообогревом.
Немаловажное значение имеет способ установки завесы. Большинство завес имеют горизонтальное крепление, однако выпускаются вертикальные завесы, а также завесы с установкой в подвесной потолок.
При выборе также необходимо обратить внимание на дизайн завесы, насколько органично она впишется в интерьер, а также на уровень шума, создаваемый прибором.

Почему мы рекомендуем завесы Frico

  • Завесы, выпускаемые фирмой Frico, в частности завесы серии Frico Corinte ADCS, изначально создавались и как энергосберегающие приборы, и как приборы относительно мало энергоемкие. Поставленные цели достигаются с помощью передовых технологий и автоматизированной интеллектуальной системы управления.
    Завесы серии Corinte ADCS оптимизированы по технологии Thermozone, цель которой – максимальное сокращение теплопотерь за счет создания низкотурбулентного равномерного воздушного потока, способного обеспечить надежную преграду для проникновения уличного воздуха внутрь помещения, что достигается благодаря специальному строению решетки выдува завесы.
    Управление завес серии Corinte ADCS производится с помощью интеллектуальной системы SIR, то есть система в состоянии сама следить за характеристиками воздушного потока, учитывая микроклимат внутри помещения, частоту, продолжительность открывания дверей. Система имеет 3 уровня сложности, может работать в экономичном режиме и режиме максимального комфорта.

Воздушные завесы серии Frico Corinte ADCS крайне разнообразны. Они отличаются:

  • По способам установки (вертикальные, горизонтальные с потолочным и настенным креплением), возможно индивидуальное изготовление для установки в подвесной потолок.
  • По типу. В рамках серии Corinte ADCS выпускаются модели без обогрева, с электрообогревом и обогревом на воде.
  • По размеру. Размерный ряд серии (1,7/2,2 м – горизонтальные модели, 2,2/2,5 м – модели с вертикальной установкой), дает возможность подобрать завесу, подходящую к двери (воротам) высотой до 3 м и шириной до 5 м (в этом случае необходима установка вертикальных завес с обоих сторон проема).
  • По стороне подключения. Возможен выбор стороны подведения коммуникаций (лево-право для горизонтальных моделей, верх-низ для вертикальных).
  • Дизайном. Корпус завес выполнен из антикоррозийной стали, по желанию покупателя возможна стандартная, матовая или зеркальная полировка. Поскольку серия разработана с учетом повышенных требований к внешнему виду, завесы Frico Corinte ADCS могут служить как элемент оригинального дизайна помещения.

Примеры

Заказ завесы производится по особому алгоритму, учитывающему тип прибора размер, вариант установки, сторону подключения и внешнее оформление.

Модель - тип установки - место подключения - отделка
Пример: ADCS22WL-VL-A-P
Модель см. Технические характеристики
Тип установки (смотрим изнутри помещения):
HL (горизонтальное подключение слева), HR (горизонтально, подключение справа)
VL (вертикально слева) или VR (вертикально справа)
Место подключения (для вертикальных моделей)
А (верх) или В (низ) - см. рисунок.
Вариант отделки: P - полированная нержавеющая сталь,
B - матовая нержавеющая сталь,
MP – нержавеющая сталь, зеркальная полировка.

Также возможно индивидуальное изготовление завесы с упрощенным дизайном для установки ее за подвесной потолок.

  • Завесы Frico создают крайне невысокий уровень шума, даже самые мощные приборы по уровню шума не превышают установленные нормы. Это достигается за счет низкотурбулентного потока выходящего воздуха, а также благодаря применению специальных центробежных вентиляторов.
  • Установка и подключение завес Frico не представляет сложности, равно, как и последующее ее обслуживание.
  • Для наилучшей защиты завесы Frico Corinte ADCS оснащены фильтрами. Модели на воде – фильтром грубой очистки, защищающим теплообменник, мотор, вентилятор. В конструкции также используются фильтры тонкой очистки воздуха – алюминиевый сетчатый для завес с электрическим обогревом, а для моделей на воде - фильтр F5 (EU5).
  • Завесы Corinte ADCS сертифицированы по международным стандартам, имеют уровень защиты 20, то есть защищены от проникновения предметов до 12 мм, при этом не защищены от воды.
  • Frico дает гарантию на воздушные завесы сроком на 3 года и имеют развитую дистрибьютерскую сеть, что удобно для потребителя.
  • За более чем 70-летний период работы, компания Frico проявила себя как надежного производителя климатического оборудования. Фирма постоянно разрабатывает современные модели, усовершенствует старые, для этого она имеет многочисленные лаборатории, испытательные стенды и даже академию. На сегодняшний день Frico является лидером в своей отрасли и импортирует технику во множество стран.

Класс защиты

Класс защиты воздушной завесы ADCS22E-H – IP20. Первая цифра означает защиту от прикосновения, от проникновения тел больше 12,5 мм. Вторая цифра означает, что прибор не защищен от попадания воды.

Первая
цифра
IP-кода
Защита от предметов
имеющих диаметр(мм)
Пояснение
0 Нет защиты Защита отсутствует
1 Больше 50 Защита от больших тел, от сознательного контакта не защищено
2 Больше 12,5 Защита от пальцев и других схожих предметов
3 Больше 2,5 Защита от кабелей, инструментов, других достаточно крупных объектов
4 Больше 1 Защита от болтов, шпилек, тонких объектов, тонких инструментов и проводов
5 Пылезащищенное Небольшое количество пыли может проникнуть внутрь, но это не скажется на работе устройства. Полная защита от любых внешних контактов
6 Пыленепроницаемое Полностью исключено попадание пыли. Полностью исключен внешний контакт.

 Вторая цифра указывает на класс защиты оборудования от воды, которую обеспечивает оболочка.

Вторая
цифра
IP-кода
Защищает
от
Пояснение
0 Нет защиты Защита отсутствует
1 Капли падают вертикально Вода, капающая вертикально не может препятствовать работе устройства
2 Капли воды падают вертикально под углом 15o Вода, капающая вертикально не может препятствовать работе устройства, если его наклонить под углом 15o
3 На устройство падают брызги Устройство защищено от дождя. Вода может литься вертикально, или под углом до 60oпо отношению к вертикали
4 Защита от брызг На устройство попадают брызги в любом направлении, это не сказывается на его работоспособности
5 Защита от водяной струи На работе устройства не отражается попадание водяных струй, с любого направления
6 Попадание морской воды Защита от сильных водяных струй или морской волны. На работе устройства не сказывается попавшая внутрь корпуса вода
7 Кратковременное погружение на глубину до одного метра Количество попавшей воды, во время погружения, не сказывается на работе устройства. Непрерывная работа в погруженном состоянии невозможна
8 Продолжительное погружение на глубину более одного метра Устройство работает в погруженном режиме. Абсолютная водонепроницаемость

Управление

Завесы серии Corinte ADCS имеют интеллектуальную автоматическую систему управления. Изначально завеса имеет встроенную управляющую базовую плату и сенсор температуры. При покупке потребитель может выбрать один из 3-х вариантов управления: базовую, продвинутую, профи. Базовая система SIReB включает в себя ручную настройку с последующим автоматическим управлением. Продвинутая система SIReAC в дополнение к базовой имеет функцию календаря, возможность режима работы «открытые двери», учитывает частоту открытия дверей и способна обеспечить подключение к BMS здания. Система SIReAA уровня профи полностью автоматизирована, имеет возможность управления через BMS. может осуществлять работу в режимах «экономии» и «повашенного комфорта».
Возможно управление рядом приборов одной системой SIR.
Для управления расходом воздуха рекомендуется использовать частотный инвертор FC15M или FC15A.

Монтаж и подключение

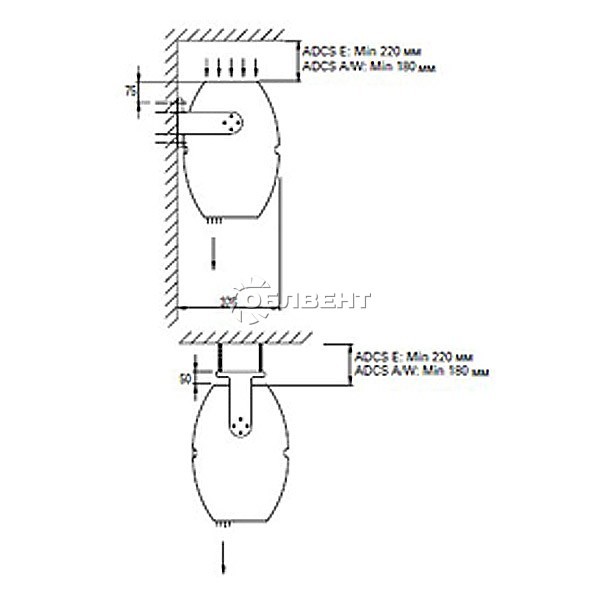

Монтаж

Горизонтальная установка – завеса крепится как можно ближе к двери при помощи монтажных скоб, которые входят в комплект, с направлением решетки выдува вертикально вниз. Если осуществляется потолочное крепление, нужно дополнительно купить комплект подвесок необходимой длины. Не рекомендуется устанавливать завесу на расстоянии, меньше чем 180 мм от потолка, это нарушает ее нормальную работу, поскольку препятствует забору воздуха.

При установке завесы следует установить угол направления воздуха посредством жалюзи, находящихся в зоне выдува. Необходимо следить, чтобы вентиляция была сбалансированной, поскольку пониженное давление внутри помещения значительно снижает эффективность работы воздушной завесы.

Электроподключение

Подключение может быть осуществлено только специалистом.

Воздушные завесы Corinte ADCS снабжены кабелем с вилкой, подключаются через всеполюсной автомат защиты.
Управляющая плата настроена в заводских условиях и имеет разъемы для быстрого подключения по соответствующей схеме. Возможно управление рядом приборов одной системой SIR. Для подобного подключения необходимо приобрести дополнительные кабели (по 1 к каждому прибору), а также кабели с переходниками для соединения соседних завес.
Моторы вентиляторов могут быть подключены: 3х230 или 3х400 В.

Уход, сервисное обслуживание

Воздушные завесы Frico Corinte ADCS не требуют особого сервисного обслуживание. Их загрязнение не ведет к поломке. Вместе с тем, если их долго не чистить, работа прибора может быть нарушена. В связи с этим рекомендуется не реже 2 раз в год проводить уход за завесой. Необходимо очищать пылесосом и влажной тряпкой (без применения сильнодействующих моющих средств) решетки, стационарный фильтр, детали теплообменника и вентилятора.

Техника безопасности

Воздушные завесы Frico являются относительно безопасными приборами. И все же при их эксплуатации рекомендуется соблюдать некоторые условия (это касается больше вертикальных завес, поскольку они находятся в легкодоступных местах).

  • Нельзя загромождать пространство вблизи от воздушной завесы, поскольку это мешает циркуляции воздуха и способно вызвать перегрев. При нагревании выходящего воздуха до температуры, превышающей 40 градусов С, срабатывает система защиты, завеса отключается.
  • Не разрешайте детям находиться около работающего прибора без надзора взрослых.

Примечание Мощность (кВт) Расход воздуха (м3/час) Высота проема (м) Напряжение (В) Длина (мм)
ADCS17E-H С обогревом 7,5/15 1400/3000 до 3 220/380 1700
ADCS22E-H С обогревом 10/20 1800/3600 до 3 220/380 2200
ADCS22E-V С обогревом 10/20 1800/3600 до 3 220/380 2200
ADCS25E-V С обогревом 11,2/22,5 2050/4100 до 3 220/380 2450
ADCS17A-H Без обогрева 1400/3000 до 3 220 1700
ADCS22A-H Без обогрева 1800/4000 до 3 220 2200
ADCS22A-V Без обогрева 1800/4000 до 3 220 2200
ADCS25A-V Без обогрева 2050/4500 до 3 220 2450
ADCS17WH-H На воде Теплообменник > 80C 22,5 1400/3000 до 3 220 1700
ADCS17WL-H На воде Теплообменник < 80C 17,3 1400/3000 до 3 220 1700
ADCS22WH-H На воде Теплообменник > 80C 29,3 1800/4000 до 3 220 2200
ADCS22WH-V На воде Теплообменник > 80C 29,3 1800/4000 до 3 220 2200
ADCS22WL-H На воде Теплообменник < 80C 24,5 1800/4000 до 3 220 2200
ADCS22WL-V На воде Теплообменник < 80C 24,5 1800/4000 до 3 220 2200
ADCS25WH-V На воде Теплообменник > 80C 34,3 2050/4500 до 3 220 2450
ADCS25WL-V На воде Теплообменник < 80C 28,0 2050/4500 до 3 220 2450
