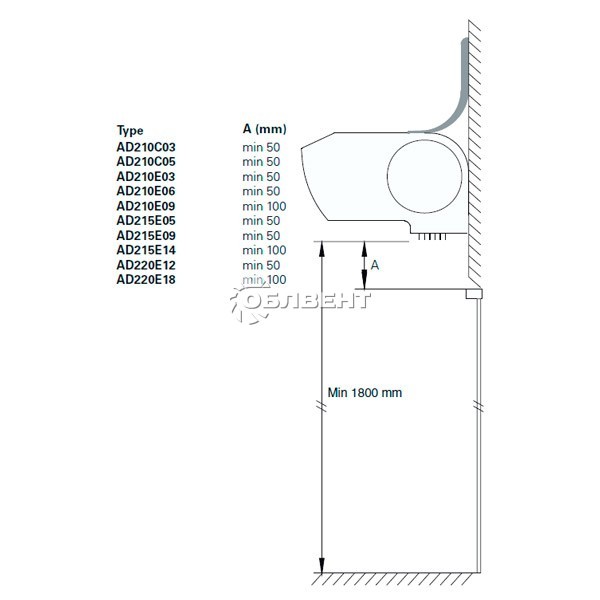

• Схема монтажа Схема монтажа

Завесы Frico. AD200


Есть много мест в магазинах, кафе или офисах, в которых регулярно открываются двери. В таких случаях хорошим решением будет модель Frico AD 200. Эта тепловая завеса обладает регулируемым положением решетки выдува, что позволяет выбирать необходимое направление воздушного потока. Кроме того, у Frico AD 200 можно менять расстояние между монтажными скобками, что делает ее установку более удобной.


  • Высота проема:до 2,5 метров
  • Тип:без обогрева/с электрообогревом/с водяным обогревом
  • Мощность, кВт:7 - 15
  • Длина, мм:1020 - 1960
  -  Рекламные материалы

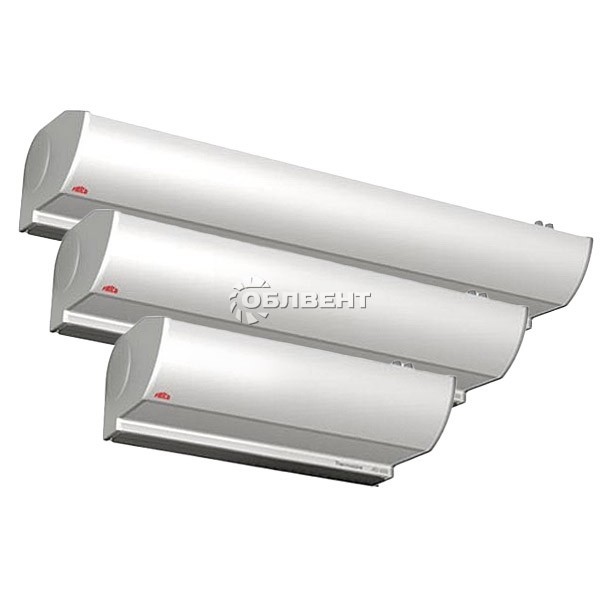

Воздушная тепловая завеса Frico AD200 относится к новой серии завес от компании Frico. Эту серию отличает современный, продуманный дизайн, который удачно вписывается практически в любой интерьер. Она предназначена для монтажа над дверными проемами высотой до 2,5 метров.
В данной модели использованы все последние наработки компании Frico в производстве завес, благодаря чему она эффективно предотвращает возникновение холодных сквозняков и минимизирует потери тепла при открытых дверях, а, следовательно, поддерживает комфортные условия климата, как во всем помещении, так и в зоне входа.
В конструкции предусмотрена регулировка угла выхода воздушного потока, таким образом, можно отрегулировать направления потоков в соответствии с условиями установки в помещении.
В завесе AD200 имеется встроенный блок обогрева, благодаря которому эта модель может использоваться не только для защиты дверного проема, но и как дополнительный источник тепла для создания нужной температуры внутри помещения.
Конструкция предусматривает монтаж на больших проемах двух завес вплотную, друг к другу, это позволяет перекрыть проемы разнообразной ширины. При таком типе монтажа управление осуществляется с единого пульта и термостата.
Компактная конструкция предусматривает, не только установку на стену, но и за подвесной потолок. При установке за потолок, следует обеспечить свободный доступ для подхода входящего потока воздуха.

Особенности AD200:

  • Для защиты входных проемов высотой до 2,5 метров;
  • Корпус выполнен из гальванизированной окрашенной стали, и имеет высокую устойчивость к коррозии (цвет белый);
  • Минимальный уровень шума;
  • Крепление подвески предусматривают изменение межосевого расстояния;
  • Простота монтажа и компактность;
  • В процессе эксплуатации не требует специального сервисного обслуживания;
  • Стабильный воздушный поток не имеет турбулентностей;
  • Режим электронагрева, обеспечивает дополнительный обогрев помещения;
  • Три различных варианта организации управления тепловой завесой;
  • Моторы вентилятора имеют высокую степень надежности;
  • Сертификаты SEMCO и ГОСТ, стандарт CE.

Идеология Thermozone

Завеса AD200 относится к серии Thermozone. В основу этой концепции был положен более чем тридцатилетней опыт разработки тепловых завес, характеристики которых проверялись в условиях сурового скандинавского климата. Таким образом, удалось достичь высокой степени разделения сред внутри помещения и снаружи.

В серии Thermozone оптимизированы следующие параметры:

  • Структура, скорость и форма воздушного потока;
  • Эффективность;
  • Показатели уровня шума

Дополнительное описание

Скорость и равномерность потока воздуха

Скорость потока, наряду с мощностью и расходом воздуха, является важнейшим показателем при выборе тепловой завесы, ведь именно этот показатель ограничивает высоту защищаемого проема.
В данной модели скорость потока на выходы составляет 10,5 м/с, а на уровне пола - 3,5 м/с, такая скорость потока обеспечивает надежную преграду в проемах высотой до 2,5 метров. При установке в большие проемы, скорость падает, тем самым снижается эффективность работы завесы, так как в нижней точке проема, воздушные потоки с улицы начинают поступать внутрь помещения.

При проектировании тепловой завесы, особое внимание уделяется конструкции вентилятора, или как еще называют - турбины. Именно этот узел отвечает за равномерный поток без завихрений. Так же для качественного потока воздуха важно расположение самого вентилятора, крыльчатка вентилятора в завесах AD200 располагается по всей длине корпуса, это позволяет получить оптимальную форму потока на выходе.

Существует мнение, что чем выше скорость и сила импульса воздушного потока, тем эффективнее работа завесы, но это не совсем так, при увеличении скорости, увеличивается и уровень шума. В завесах серии AD200 инженерам и конструкторам удалось достичь идеального компромисса, при котором сохраняется высокая эффективность работы завесы, при низком уровне шума.

Функция электрообогрева и мощность обогревателя

Очень полезная функция это электрообогрев. Она позволяет использовать завесу в качестве дополнительного обогревателя. В качестве нагревателя используется ТЭН, который безопасен для здоровья, имеет большой срок службы, надежен и крайне эффективен. Воздушная тепловая завеса AD200 оснащена функцией электрообогрева.
Для расчета требуемой мощности обогревателя можно воспользоваться упрощенной формулой - для обогрева помещения площадью 10 квадратных метров и высотой потолков 2,8-3 метра, необходима мощность в 1кВт.
Завеса снабжена датчиком защиты от перегрева. Если автоматика зафиксирует перегрев, то завеса будет выключена автоматически. Для возобновления работы достаточно просто сбросить предохранитель перегрева, нажав специальную кнопку на корпусе завесы.

Класс защиты

У завесы AD200 класс защиты - IP21. Первая цифра "2" означает, что прибор защищен от попадания пальцев и других предметов, чей диаметр превышает 12,5 мм. Вторая цифра "1" означает, что прибор защищен от попадания капель падающих вертикально на него.

Первая цифра указывает на класс защиты корпуса от проникновения людей, предметов, или других объектов внутрь.

Первая
цифра
IP-кода
Защита от предметов
имеющих диаметр(мм)
Пояснение
0 Нет защиты Защита отсутствует
1 Больше 50 Защита от больших тел, от сознательного контакта не защищено
2 Больше 12,5 Защита от пальцев и других схожих предметов
3 Больше 2,5 Защита от кабелей, инструментов, других достаточно крупных объектов
4 Больше 1 Защита от болтов, шпилек, тонких объектов, тонких инструментов и проводов
5 Пылезащищенное Небольшое количество пыли может проникнуть внутрь, но это не скажется на работе устройства. Полная защита от любых внешних контактов
6 Пыленепроницаемое Полностью исключено попадание пыли. Полностью исключен внешний контакт.

 Вторая цифра указывает на класс защиты оборудования от воды, которую обеспечивает оболочка.

Вторая
цифра
IP-кода
Защищает
от
Пояснение
0 Нет защиты Защита отсутствует
1 Капли падают вертикально Вода, капающая вертикально не может препятствовать работе устройства
2 Капли воды падают вертикально под углом 15o Вода, капающая вертикально не может препятствовать работе устройства, если его наклонить под углом 15o
3 На устройство падают брызги Устройство защищено от дождя. Вода может литься вертикально, или под углом до 60oпо отношению к вертикали
4 Защита от брызг На устройство попадают брызги в любом направлении, это не сказывается на его работоспособности
5 Защита от водяной струи На работе устройства не отражается попадание водяных струй, с любого направления
6 Попадание морской воды Защита от сильных водяных струй или морской волны. На работе устройства не сказывается попавшая внутрь корпуса вода
7 Кратковременное погружение на глубину до одного метра Количество попавшей воды, во время погружения, не сказывается на работе устройства. Непрерывная работа в погруженном состоянии невозможна
8 Продолжительное погружение на глубину более одного метра Устройство работает в погруженном режиме. Абсолютная водонепроницаемость

Варианты комплектов управления

Для воздушной тепловой завесы серии AD200 предлагаются различные комбинации элементов управления. Они отличаются функционалом и конечно ценой. Вы можете самостоятельно подобрать нужную Вам систему управления. Все компоненты управления приобретаются отдельно.

Вариант 1

Самый простой вариант.
Двухступенчатый термостат поддерживает заданный уровень мощности, температуры. Скорость потока воздуха задается вручную.

Для данного комплекта понадобится:

Пульт управления Frico CB32N- CB32N пульт имеет три позиции регулировки по расходу воздуха, и две позиции по регулировке мощности.

Электронный двухступенчатый термостат Frico RTI2Капиллярный термостат Frico KRT2800- Капиллярный термостат Frico KRT2800 или электронный двухступенчатый термостат RTI2.

Вариант 2

Автоматически устанавливается мощность и расход воздуха, в зависимости от температуры внутри помещения и от частоты закрытия/открытия двери. Первая ступень термостата регулирует скорость и режимы работы вентилятора при закрытых дверях, вторая ступень управляет уровнем мощности нагрева.
На пульте CB32N выставлены максимальные обороты вентилятора и максимальная мощность. Как только дверь открывается, вентилятор включается на полную мощность. После закрытия двери, через 2 сек. – 10 мин. (интервал задержки выставляется на магнитном датчике MDC), вентилятор переводится на низкие обороты, если температура в помещении, ниже чем установлено на термостате. Если температура выше установленной, то автоматика выключит вентилятор.
Пример: Термостат отрегулирован на 23oС, с диапазоном срабатывания 4oС. Если в помещении температура больше 19oС, то обогрев и вентилятор будут выключены первой ступенью термостата. При превышении температуры в 23oС, вторая ступень термостата отключит обогрев, вне зависимости от того, открыта или закрыта дверь.

Для данного комплекта понадобится:

Пульт управления Frico CB32N- CB32N пульт имеет три позиции регулировки по расходу воздуха, и две позиции по регулировке мощности.

Электронный двухступенчатый термостат Frico RTI2Капиллярный термостат Frico KRT2800- Капиллярный термостат Frico KRT2800 или электронный двухступенчатый термостат RTI2.

Магнитный датчик с реле задержки Frico MDC- Магнитный датчик с реле задержки Frico MDC.



Вариант 3

В таком варианте, управления осуществляет функциональный мини-компьютер. Управление работой воздушной тепловой завесы происходит в соответствии с параметрами, которые были введены при настройке системы. Ввод параметров и их корректировка в процессе работы производится с помощью удобного цифрового дисплея и клавиатуры.
В зависимости от продолжительности открытия дверей и температуры внутри и снаружи помещения, происходит автоматическая регулировка скорости работы вентилятора (фактически скорости потока воздуха), и мощности обогрева.

Для данного комплекта понадобится:

Регулятор управления тепловой завесой Frico ADEA- Регулятор управления тепловой завесой Frico ADEA. По сути, является миникомпьютером, мозгом системы. В комплекте с пультом идетмагнитный датчик с реле задержки, встроенный сенсор, и сенсор наружной температуры.

Внешний комнатный сенсор Frico ADEAIS- Внешний комнатный сенсор Frico ADEAIS.

Внешний коммутационный блок ADEAEB- Внешний коммутационный блок Frico ADEAEB.

Правила монтажа и обслуживания воздушной тепловой завесы

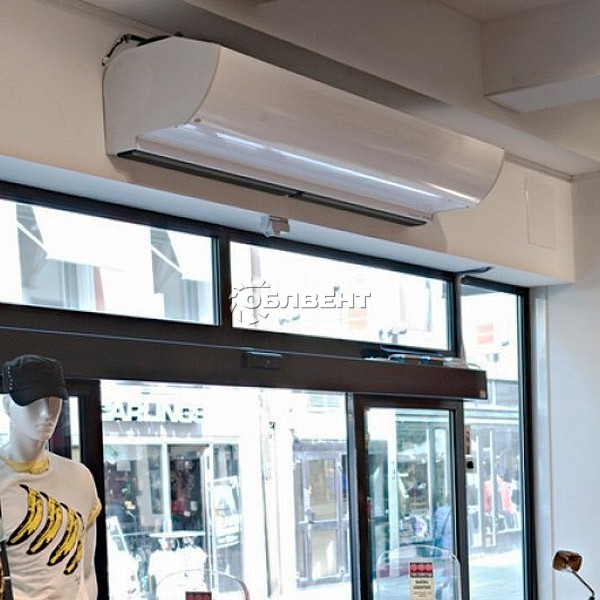

Воздушная тепловая завеса размещается над дверным проемом стационарно, и предусматривает крепление к стене скобами, входящими в комплект, или крепление к потолку на специальных стержнях, которые приобретаются отдельно. Скобы, входящие в комплект, имеют изменяемое осевое расстояние, что значительно облегчает монтаж завесы к стене.
Завеса располагается горизонтально, над дверным проемом, при этом щель выдува воздуха должна быть направлена вниз. От щели выдува горячего воздуха, до ближайших легковоспламеняющихся предметов, необходимо обеспечить расстояние не менее 50 мм. Расстояние от верхней плоскости завесы до потолка должно быть не менее 60 мм.

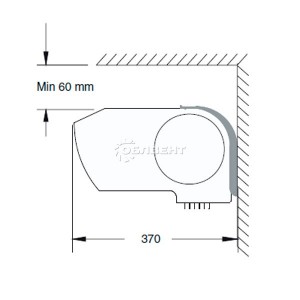

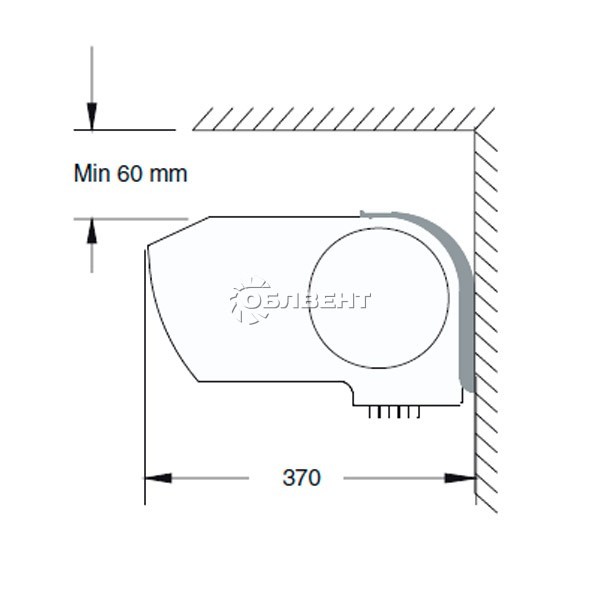

Схема установки воздушной тепловой завесы Frico AD210E03 Схема установки воздушной тепловой завесы Frico AD210E03 Схема установки воздушной тепловой завесы Frico AD210E03

При установке следует учесть, что поток воздуха должен быть направлен под углом 10 – 15o в сторону улицы. Таким образом, основная часть горячего воздуха попадает обратно в помещение, не подмешивая холодный уличный воздух.

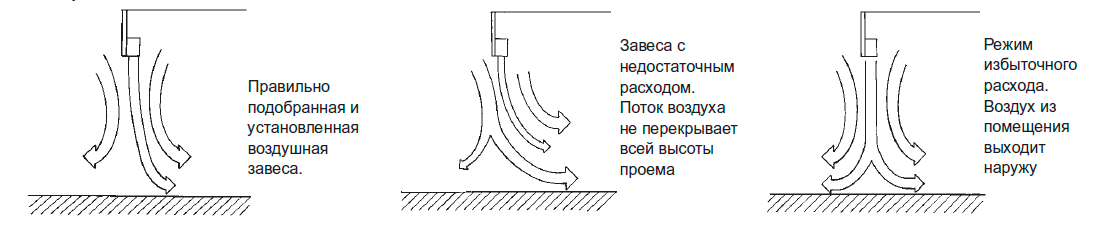

Схема потоков воздуха при установке

Подключение к электрической сети осуществляется через всеполюсной автомат защиты. При подключении необходимо использовать кабель с двойной изоляцией, сечение кабеля рассчитывает исходя из токовых нагрузок. Для AD210E03 максимальное токопотребление составляет - 13,5 Ампер.

Обслуживание

Воздушная тепловая завеса относится к классу мало-обслуживаемых устройств. Но, все же, она нуждается в минимальном обслуживании. Поверхности внутри завесы, на которые оседает пыль, требует периодической чистки (раз в год). Вентиляторы, нагревательные элементы, решетки на входе и выходе требуют регулярной чистки, по мере загрязнения. Мотор вентилятора является не обслуживаемым элементом.

Примечание Мощность
(кВт)
Расход воздуха
(м3/час)
Высота проема
(м)
Напряжение
(В)
Длина
(мм)
AD210E03 С обогревом 0/1,5/3 900/1400 до 2,5 220 и 380 1020
AD210E06 С обогревом 0/3/6 900/1400 до 2,5 380 1020
AD210E09 С обогревом 0/4,5/9 900/1400 до 2,5 380 1020
AD215E05 С обогревом 0/2,3/4,5 1300/2100 до 2,5 380 1530
AD215E09 С обогревом 0/4,5/9 1300/2100 до 2,5 380 1530
AD215E14б С обогревом 0/6,7/13,5 1300/2100 до 2,5 380 и 220 1530
AD220E12 С обогревом 0/6/12 1800/2800 до 2,5 380 и 220 1960
AD220E18  С обогревом 0/9/18 1800/2800 до 2,5 380 и 220 1960
AD210C03 С обогревом 0/2/3 900/1400 до 2,5 220/220 1020
AD210C05 С обогревом 0/2,3/4,5 900/1400 до 2,5 220/220 1020
AD210A  Без обогрева 900/1400 до 2,5 220 1020
AD215A Без обогрева 1300/2100 до 2,5 220 1530
AD220A  Без обогрева 1800/2800 до 2,5 220 1960
AD210W На воде 7 750/1200 до 2,5 220 1020
AD215W На воде 12 1100/1800 до 2,5 220 1530
AD220W На воде 15 1500/2400 до 2,5 220 1960
