• Приточно-вытяжные установки Crossstar Приточно-вытяжные установки Crossstar
  • Схема устройства приточно-вытяжной установки Crossstar Схема устройства приточно-вытяжной установки Crossstar

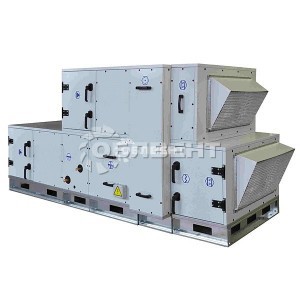

Приточно-вытяжные установки высокой мощности GlobalStar


Установка с высокой мощности GlobalStar выполняют все виды обработки и утилизации теплоты в системах вентиляции. Идеально подходит для больших объектов, имеет повышенную тепло-, звукоизоляцию и обладает высокой коррозионной и огнеупорной стойкостью.


  • Расход воздуха:до 100000 м3
  • Температура на выходе:до 17.3 C0
  • Вес:до 150 кг
  • КПД:до 85%
  -  рекламный проспект

Серия оборудования для вентиляции и кондиционирования воздуха с высокой производительностью -  от 1000 м3/час до 100000 м3/час. Установки GlobalStar выполняют все виды обработки и утилизации теплоты в системах вентиляции. Модульная конструкция облегчает транспортировку и монтажные работы. Использование специальных элементов крепежа гарантирует легкость и точность соединения секций.

Оборудование имеет повышенную тепло-, звукоизоляцию и обладает высокой коррозионной и огнеупорной стойкостью. В установках по периметру соединений панелей используется силиконовый герметик, который устойчив к граничным температурам, воздействию морской и пресной воды. В установках используются только высококачественные компоненты от ведущих производителей.

  • Прямоприводной вентилятор имеет существенные преимущества относительно клиноременной передачи: легкий выход на рабочую точку при помощи частотного преобразования;
  • Энергоэффективность за счет более высокого КПД;
  • Низкий уровень шума и вибрации;
  • Простота в обслуживании.
Вентилятор

Применение ЕС-вентиляторов в приточно-вытяжных установках CrossStar обеспечивает снижение эксплуатационных затрат электродвигателя благодаря использованию электронно-коммутируемого (ЕС) двигателя с КПД более 90%.
Кроме того:

  • заданные температурные параметры поддерживаются с точностью ± 0,5дС, за счет плавной регулировки оборотов рабочего колеса в диапазоне от 0 до 100%;
  • отсутствие пусковых токов дает экономию затрат на электропроводке и пусковом оборудовании;
  • система защиты препятствует блокировке ротора электродвигателя, электрическим и температурным перегрузкам;
  • электронная коммутация двигателя не требует частотного преобразователя и синусного фильтра, что позволяет минимизировать уровень шума;
  • вентилятор динамически сбалансирован, а общий вес равномерно распределен на оба подшипника, что позволяет исключить вибрацию, снизить уровень шума.
Фильтр

Карманные фильтры высокого класса очистки EU5.

Рекуператор

С ростом цен на энергоносители все больше внимания уделяется проблеме эффективного использования энергии. Оборудование может изготавливаться с применением:

  • роторного регенератора с КПД до 85%
  • пластинчатого рекуператора с КПД до 70%
  • гликолевых контуров с КПД до 50%

Применение рекуператоров позволяет снизить общее потребление энергоресурсов на объекте до 30%.

Автоматика

Интегрированная, надежная и высокоточная автоматика управляет установкой с максимальной энергоэффективностью.

Типоразмер Расход воздуха м/ч Габаритные размеры установки Рама Конечная панель, присоединительные размеры
Выс. х Шир. х Дл., мм Выс., мм Выс. х Шир., мм d, мм
CrossStar - 1 600-1800 1050x1000x1600 150 250x500 280
CrossStar - 2 1500-3600 1300x1150x1800 150 300x600 400
CrossStar - 3 3000-7900 1650x1500x2200 150 400x1000 560
CrossStar - 4 5000-14000 2050x1900x2700 150 600x1200 800


Принцип работы

Холодный приточный воздух поступает в установку, где после очистки в секции фильтрации поступает в роторный рекуператор. Теплый вытяжной воздух поступает в установку из помещения и предварительно очищенный в фильтре, поступает в роторный рекуператор. В рекуператоре происходит теплообмен: вытяжной воздух передает тепло чистому приточному воздуху. Экономия энергоресурсов при этом достигает 85%.

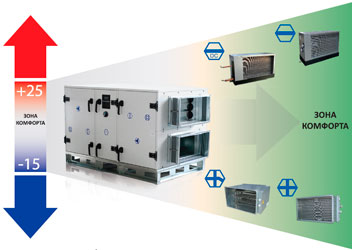

Работа без нагревателя при t нагр. до -15 °С

Работа без нагревателя при t нагр. до -15 °СУстановка не требует дополнительного нагрева воздуха в диапазоне до -15 °С наружного воздуха при температуре удаляемого воздуха около 25 °С.

Работа при более низких температурах. Расширение диапазона работы

Работа при более низких температурах. Расширение диапазона работыУстановка CrossStar в стандартной комплектации обеспечивает свежим воздухом с допустимыми параметрами практически круглый год. При "пиковых" летних нагрузках режим кондиционирования может быть реализован дополнением фреонового или водяного охладителя из канальной серии оборудования Aerostar. При низких температурах комфортные условия в помещении достигаются путем комплектации установки водяным или электрическим нагревателем. Встроенная автоматика позволяет отрабатывать дополнительные режимы без дополнительных затрат.

Вентилятор

Применение ЕС-вентиляторов в приточно-вытяжных установках CrossStar обеспечивает снижение эксплуатационных затрат электродвигателя в 2-8 раз благодаря использованию электронно-коммутируемого (ЕС) двигателя с КПД более 90%.
Кроме того:

  • заданные температурные параметры поддерживаются с точностью ± 0,5ºС за счет плавной регулировки оборотов рабочего колеса в диапазоне от 0 до 100%;
  • отсутствие пусковых токов дает экономию затрат на электропроводке и пусковом оборудовании;
  • система защиты препятствует блокировке ротора электродвигателя, электрическим и температурным перегрузкам;
  • электронная коммутация двигателя не требует частотного преобразователя и синусного фильтра, что позволяет минимизировать уровень шума;
  • вентилятор динамически сбалансирован, а общий вес равномерно распределен на оба подшипника, что позволяет исключить вибрацию, снизить уровень шума;
  • высокий срок службы (более 40000 часов непрерывной работы) из-за отсутствия деталей подвергающихся быстрому износу.

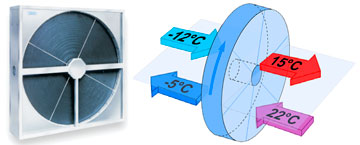

Роторный регенератор

Технология регенерации тепла вытяжного воздуха является эффективным способом снижения потребления энергоресурсов при эксплуатации системы вентиляции. В серии оборудования CrossStar мы применяем самый эффективный регенератор в отрасли.
Основными преимуществами регенератора являются:

  • высокий КПД регенерации до 85%;
  • возможность управления процессом переноса тепла при изменении числа оборотов;
  • эффект самоочищения;
  • устойчивость к воздействию морской воды.

Быстрый старт

Установка CrossStar не требует пусконаладочных работ - перед началом эксплуатации достаточно подключить ее к электросети. Процессор и все элементы управления уже установлены и готовы к работе. Пользователю доступна возможность изменения режима работы установки с выводом на дисплей текущих параметров:

  • расход приточного воздуха;
  • расход вытяжного воздуха;
  • температура наружного воздуха;
  • температура в помещении;
  • температура вытяжного воздуха перед рекуператором;
  • температура приточного воздуха за рекуператором;
  • коэффициент полезного действия регенерации тепла вытяжного воздуха.

Фильтры

Повышенные требования по защите окружающей среды и здоровья человека подчеркивают высокую важность фильтров в вентиляционных, климатических установках для химической, фармацевтической, автомобильной промышленностей, электростанций, медицинских и административных учреждений и т. д. Установки CrossStar комплектуются высокоэффективными карманными фильтрами с классом очистки G4, изготовленных из материала Sinfil и соответствуют европейским стандартам качества.

Автоматика

Благодаря встроенному комплекту автоматики, обеспечивается сбалансированное, энергоэффективное управление вентиляторами и рекуператором, соответственно расходом воздуха, температурой, временем работы системы. Установка CrossStar имеет специально разработанные энергосберегающее алгоритмы и программы, которые позволяют реализовать работу системы вентиляции по приоритетным для пользователя параметрам. А также реализовать управление установкой с любой точки земного шара.

Интеллектуальное управление

В случае снижения наружной температуры, система энергоэффективного управления работой CrossStar реагирует по заданным пользователем алгоритмам:

  • Снижение числа оборотов EC-двигателя, тем самым поддерживается постоянную температуру на выходе;
  • Включение дополнительного нагревателя. Как результат - поддержание постоянной температуры при неизменном расходе воздуха;
  • Изменение расхода воздуха при засорении фильтров. Результатом является работа при постоянном расходе;
  • Низкий уровень высокочастотного шума при снижении оборотов двигателя;
  • Высокое КПД , практически не меняющееся при изменении оборотов, что позволяет сэкономить как минимум 30% эксплуатационных расходов по сравнению с АС-двигателями;
  • Встроенная защита от перегрева мотора и электроники, а также защита при блокировке ротора;
Общие характеристики
Тип кондиционера Напольно-потолочная сплит-система
Обслуживаемая площадь 53 кв.м.
Хладагент (Фреон, Хладон) R410A
Инверторное управление мощностью нет
Режимы работы
Основные режимы работы охлаждение / обогрев
Автоматический режим есть
Режим осушения воздуха есть
Режим приточной вентиляции нет
Производительность
Мощность в режиме охлаждения 5,3 кВт
Мощность в режиме обогрева 5,6 кВт
Расход воздуха (внутренний блок) 800 куб.м/ч
Электрические параметры
Параметры питающей сети (В, фаза, Гц) 220-240/1/50 В/Гц
Потребляемая мощность при охлаждении 2,1 кВт
Потребляемая мощность при обогреве 2,1 кВт
Уровень шума
Уровень шума внутреннего блока 38 дБ
Уровень шума наружного блока 43 дБ
Функции и особенности
Самодиагностика неисправностей есть
Функция запоминания настроек есть
Регулировка направления воздушного потока есть
Регулятор скорости вращения вентилятора есть
Система против образования льда есть
Теплый пуск есть
Генератор анионов нет
Фильтры
Фильтр тонкой очистки нет
Дезодорирующий фильтр есть
Плазменный фильтр

нет

Управление
Пульт дистанционного управления есть
Таймер включения/выключения есть
Установка (монтаж)
Максимальная длина магистрали 25 м
Максимальный перепад высот 15 м
Диаметр газовой трубы 12.7 (1/2) мм
Диаметр жидкостной трубы 6.35 (1/4) мм
Внутренний блок
Габариты внутреннего блока (ШхВхГ) 980x600x220 мм
Вес внутреннего блока 28 кг
Наружный блок
Габариты наружного блока (ШхВхГ) 845x695x335 мм
Вес наружного блока 55 кг
