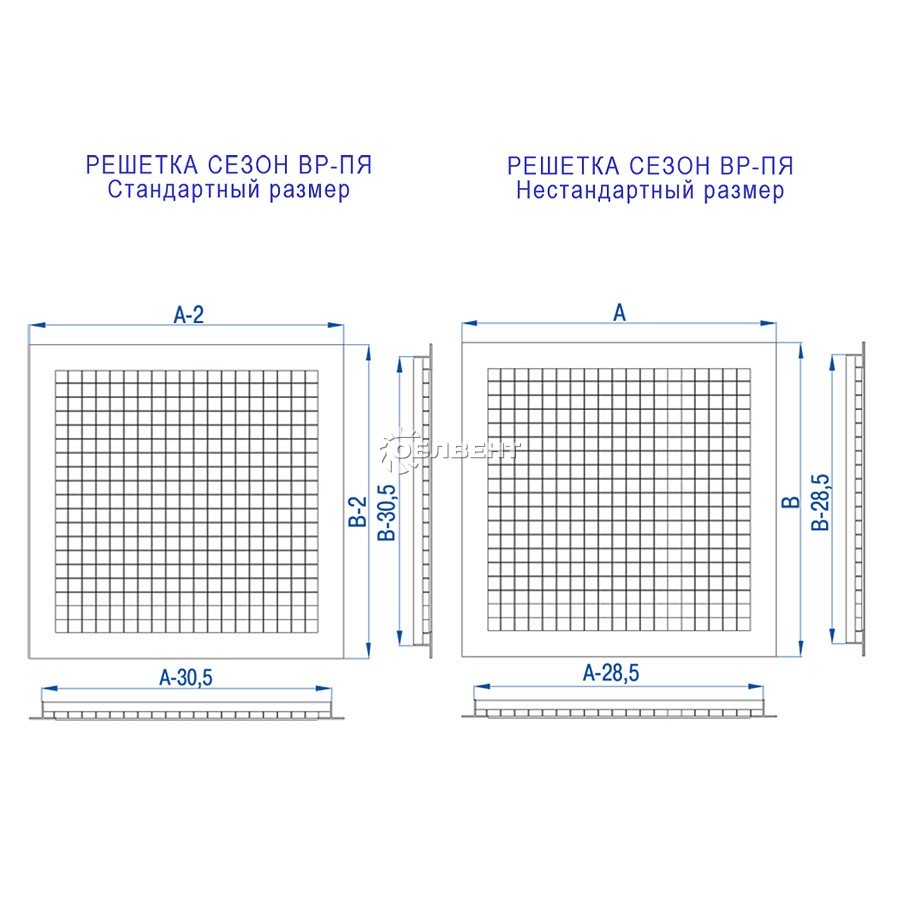

  • Схема решеток Схема решеток

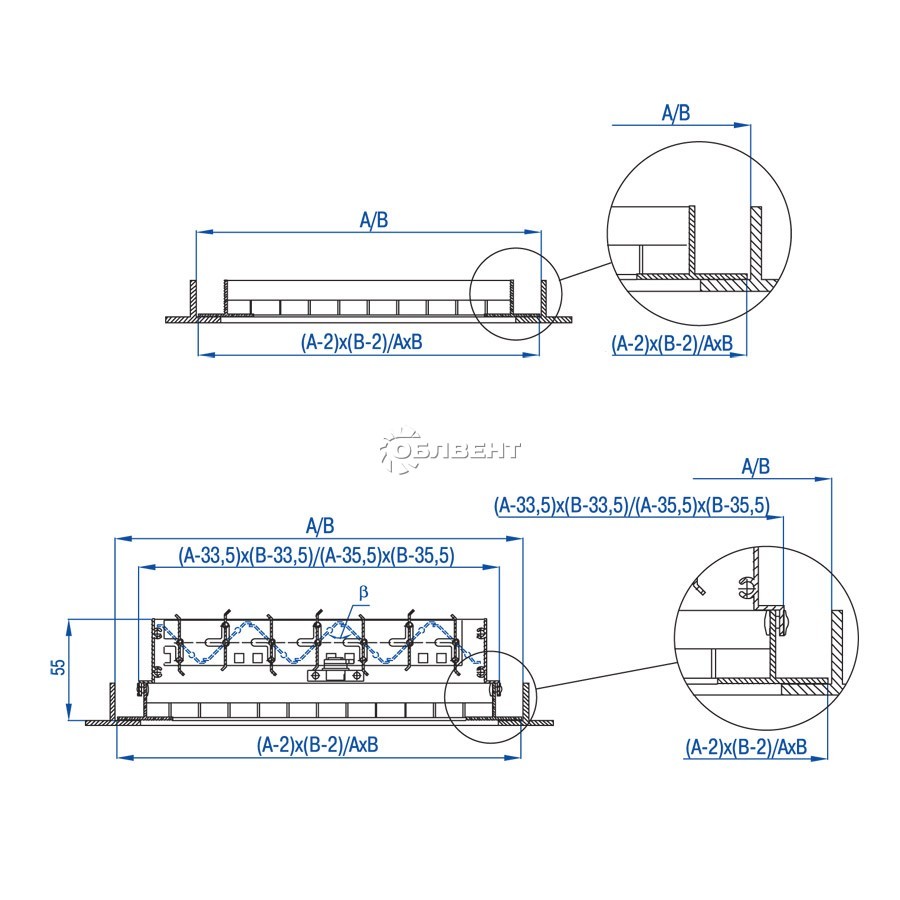

  • Схема монтажа решетки на армстронг Схема монтажа решетки на армстронг

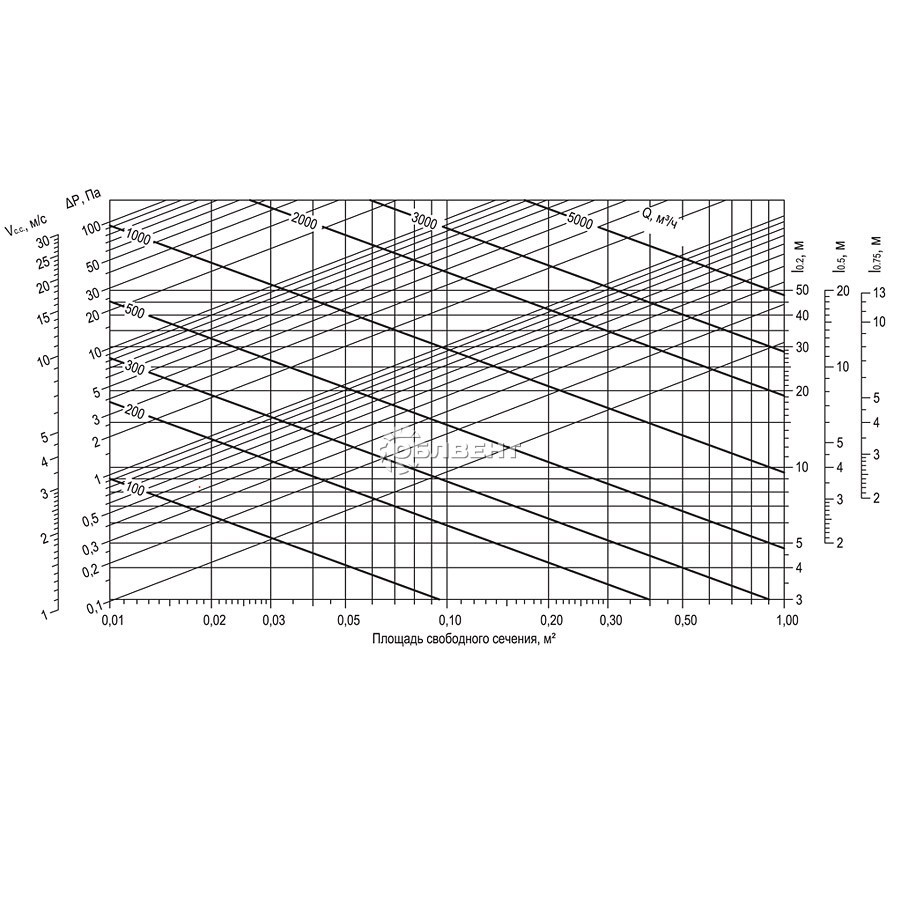

  • Зависимость падения давления от расхода воздуха для стандартных типоразмеров Зависимость падения давления от расхода воздуха для стандартных типоразмеров

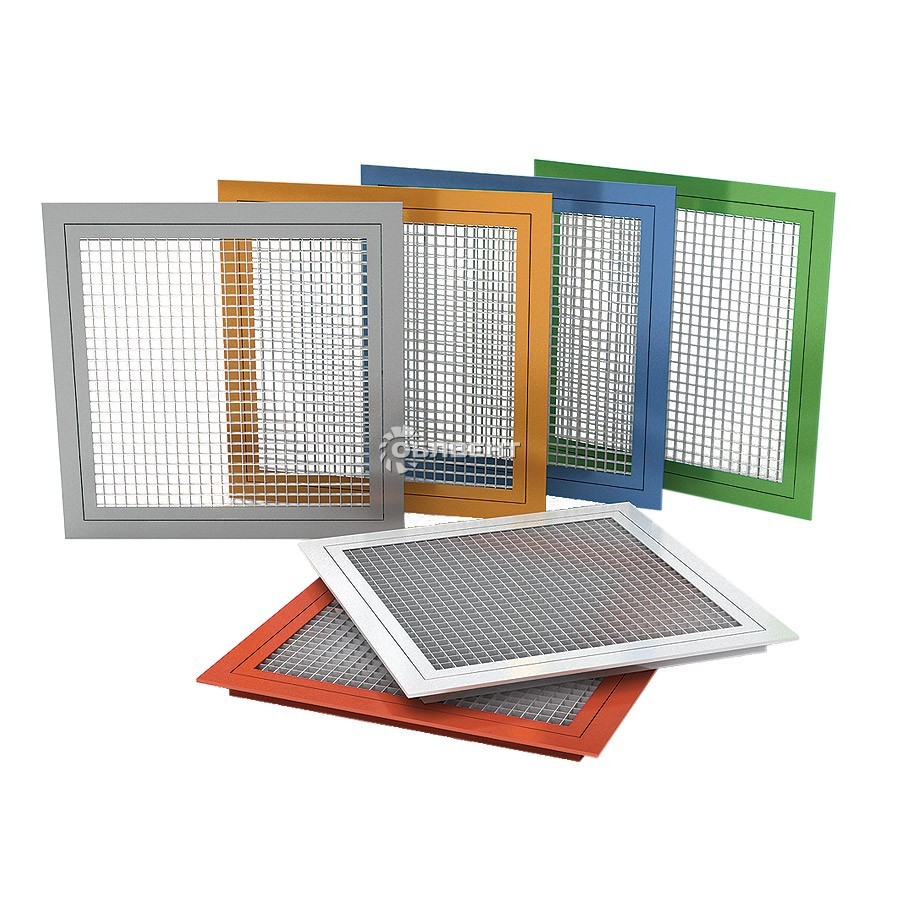

Потолочные ячеистые вентиляционные решетки ВР-Я, ВР-ПЯ


Используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа «Армстронг» в помещаниях различного типа и назначений.


  • Типоразмеры, мм:250x250 - 1000х1000

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Конструкция

Решетки ВР-Я изготовлены из алюминиевого профиля в виде рамки и пластиковой ячеистой вставки с квадратными ячейками 15x15 мм.

Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий в строительный проем размерами больше чем 600x600 мм.

Рамка решетки ВР-ПЯ изготавливается из таврового профиля. Решетки устанавливаются на направляющие потолка и не закрепляются.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия - белый RAL 9016 при заказе не указывается.

Для решеток ВР-Я, ВР-ПЯ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 (см. КРВ-1), и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Коэффициент свободного сечения ВР-Я, ВР-ПЯ Кс.с.=0,87.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице 1 (для решеток ВР-Я) и таблице 2 (для решеток ВР-ПЯ).

Условное обозначение вентиляционной решетки ВР-Я при заказе (все размеры в мм):

ВР-Я

A

B

с КРВ-1

RALXXXX

Тип решетки
Размер строительного проема по горизонтали
Размер строительного проема по вертикали
Наличие блока регулирования расхода воздуха
Цвет покрытия

ПРИМЕР:

ВР-Я 400×250 с КРВ-1 – вентиляционная решетка ВР-Я в строительный проем размерами 400 мм по горизонтали и 250 мм по вертикали, с наличием клапана расхода воздуха КРВ-1, цвет рамки по каталогу RAL9016.

Условное обозначение вентиляционной решетки ВР-Я при заказе (все размеры в мм):

ВР-ПЯ

AxB

RALXXXX

Тип решетки
Размер ячейки подвесного потолка
Цвет рамки

ПРИМЕР:

ВР-ПЯ 600x600 - потолочная ячеистая вентиляционная решетка ВР-ПЯ для установки в ячейку подвесного потолка размером 600x600 (фактический габаритный размер решетки 598x598 мм). Цвет рамки по каталогу RAL9016.

Значение коэффициента Кр при различных значениях угла β

β, град 0 15 30 45 60 75 90
Кр 0,8 0,77 0,69 0,57 0,4 0,21 0

Примечания:
1. При установке КРВ-1 площадь свободного сечения (F'с.с.) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 3).

Стандартные решетки

Типоразмер Параметр РАЗМЕР СТРОИТЕЛЬНОГО ПРОЕМА ПО ГОРИЗОНТАЛИ, (ММ)
200 250 300 350 400 450 500 550 600
200 Fc.c, м2 0,0163 0,0223 0,0282 0,0342 0,0402 0,0461 0,0521 0,0580 0,0640
m, кг 0,38 0,43 0,48 0,54 0,59 0,64 0,69 0,75 0,80
250 Fc.c, м2 0,0223 0,0304 0,0386 0,0467 0,0548 0,0630 0,0711 0,0792 0,0874
m, кг 0,43 0,49 0,54 0,60 0,66 0,71 0,77 0,82 0,88
300 Fc.c, м2 0,0282 0,0386 0,0489 0,0592 0,0695 0,0798 0,0901 0,1004 0,1107
m, кг 0,48 0,54 0,60 0,66 0,72 0,78 0,84 0,90 0,96
350 Fc.c, м2 0,0342 0,0467 0,0592 0,0717 0,0841 0,0966 0,1091 0,1216 0,1341
m, кг 0,54 0,60 0,66 0,73 0,79 0,85 0,92 0,98 1,04
400 Fc.c, м2 0,0402 0,0548 0,0695 0,0841 0,0988 0,1135 0,1281 0,1428 0,1574
m, кг 0,59 0,66 0,72 0,79 0,86 0,92 0,99 1,06 1,13
450 Fc.c, м2 0,0461 0,0630 0,0798 0,0966 0,1135 0,1303 0,1471 0,1640 0,1808
m, кг 0,64 0,71 0,78 0,85 0,92 1,00 1,07 1,14 1,21
500 Fc.c, м2 0,0521 0,0711 0,0901 0,1091 0,1281 0,1471 0,1661 0,1852 0,2042
m, кг 0,69 0,77 0,84 0,92 0,99 1,07 1,14 1,22 1,29
550 Fc.c, м2 0,0580 0,0792 0,1004 0,1216 0,1428 0,1640 0,1852 0,2063 0,2275
m, кг 0,75 0,82 0,90 0,98 1,06 1,14 1,22 1,29 1,37
600 Fc.c, м2 0,0640 0,0874 0,1107 0,1341 0,1574 0,1808 0,2042 0,2275 0,2509
m, кг 0,80 0,88 0,96 1,04 1,13 1,21 1,29 1,37 1,45

Нестандартные решетки

Типоразмер Ах В Fc.c, м2 т, кг
ВР-ПЯ 225 х 225 0,0231 23
ВР-ПЯ 300 х 300 0,0493 0,34
ВР-ПЯ 375 х 375 0,0852 0,47
ВР-ПЯ 400 х 400 0,0994 0,51
ВР-ПЯ 450 х 300 0,0803 0,46
ВР-ПЯ 450 х 450 0,131 0,61
ВР-ПЯ 500 х 500 0,1669 0,71
ВР-ПЯ 525 х 525 0,1865 0,77
ВР-ПЯ 600 х 300 0,1114 0,58
ВР-ПЯ 600 х 450 0,1816 0,76
ВР-ПЯ 600 X 600 0,2518 0,94
