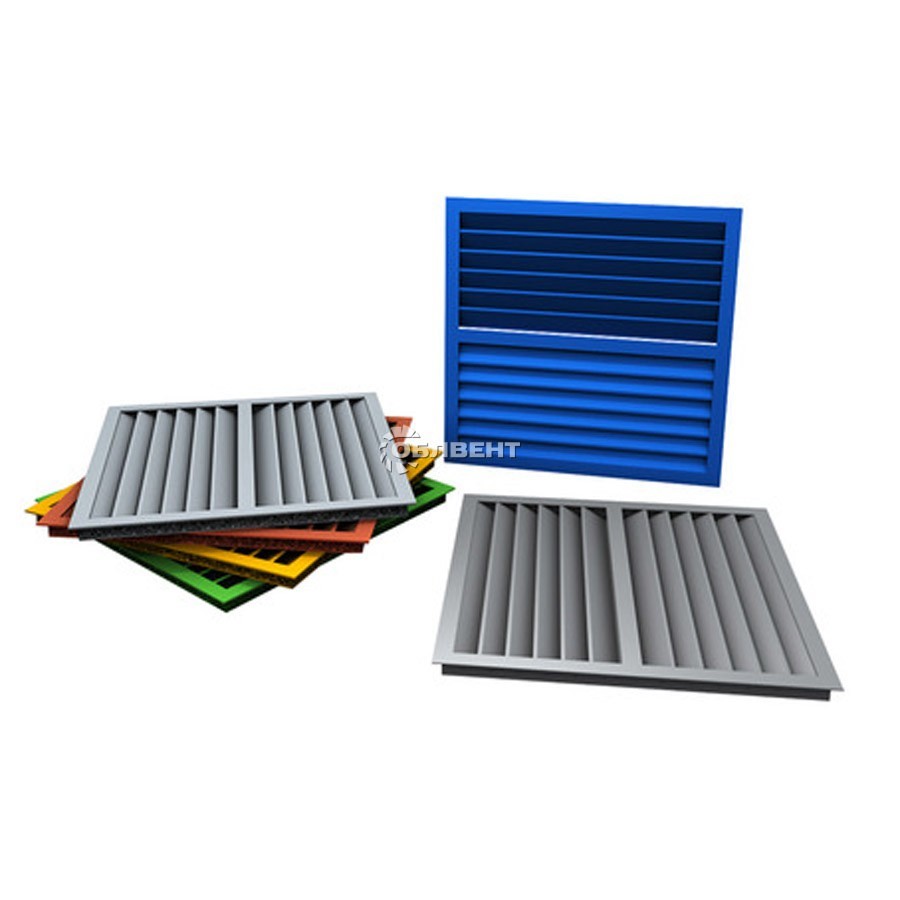

• Потолочные вентиляционные решетки создания настилающего потока воздуха ВР-ПН Потолочные вентиляционные решетки создания настилающего потока воздуха ВР-ПН

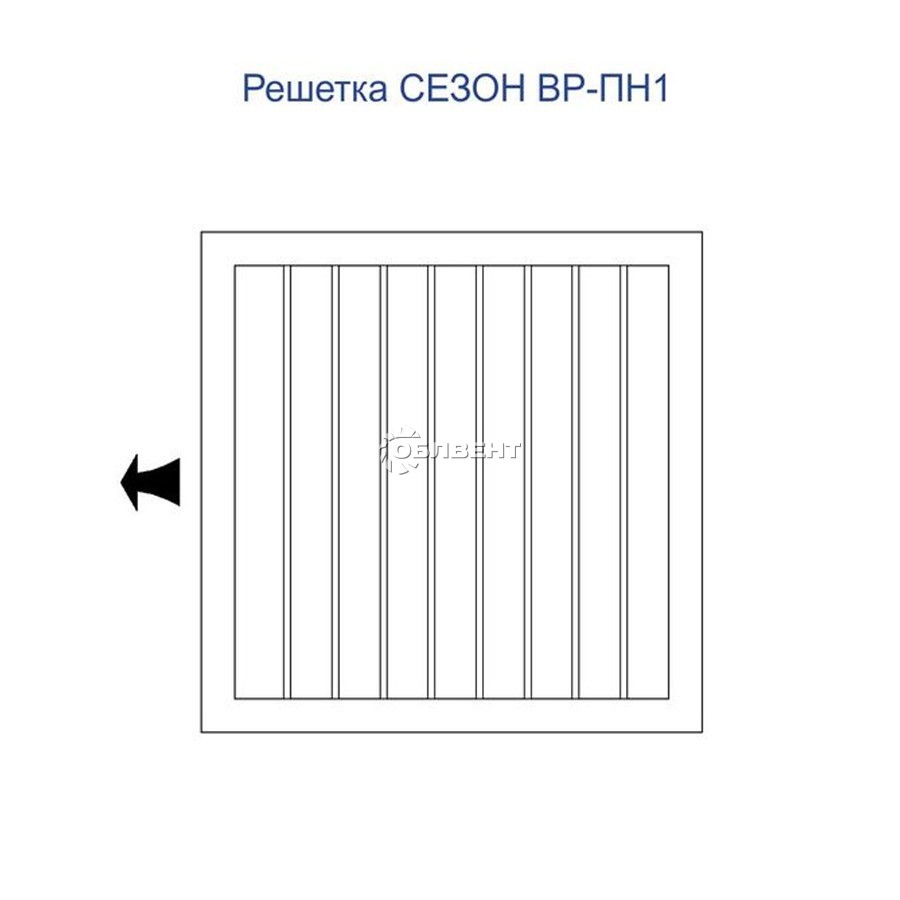

  • Схема решеток Схема решеток

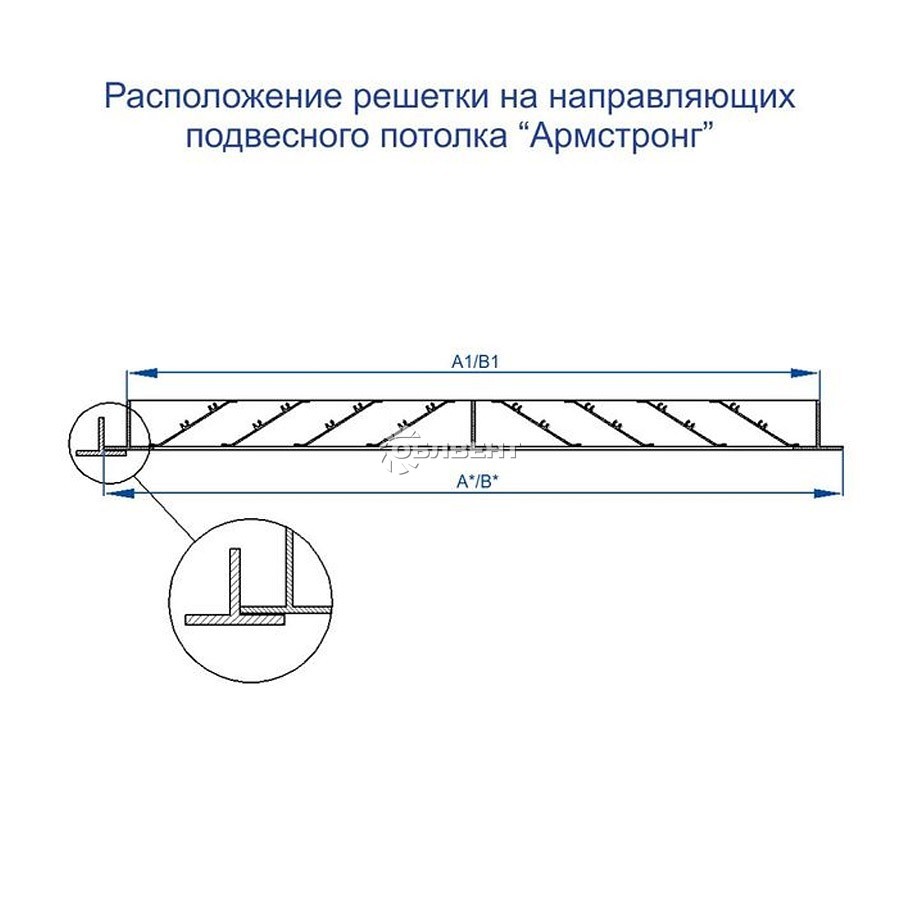

  • Схема монтажа решетки на армстронг Схема монтажа решетки на армстронг

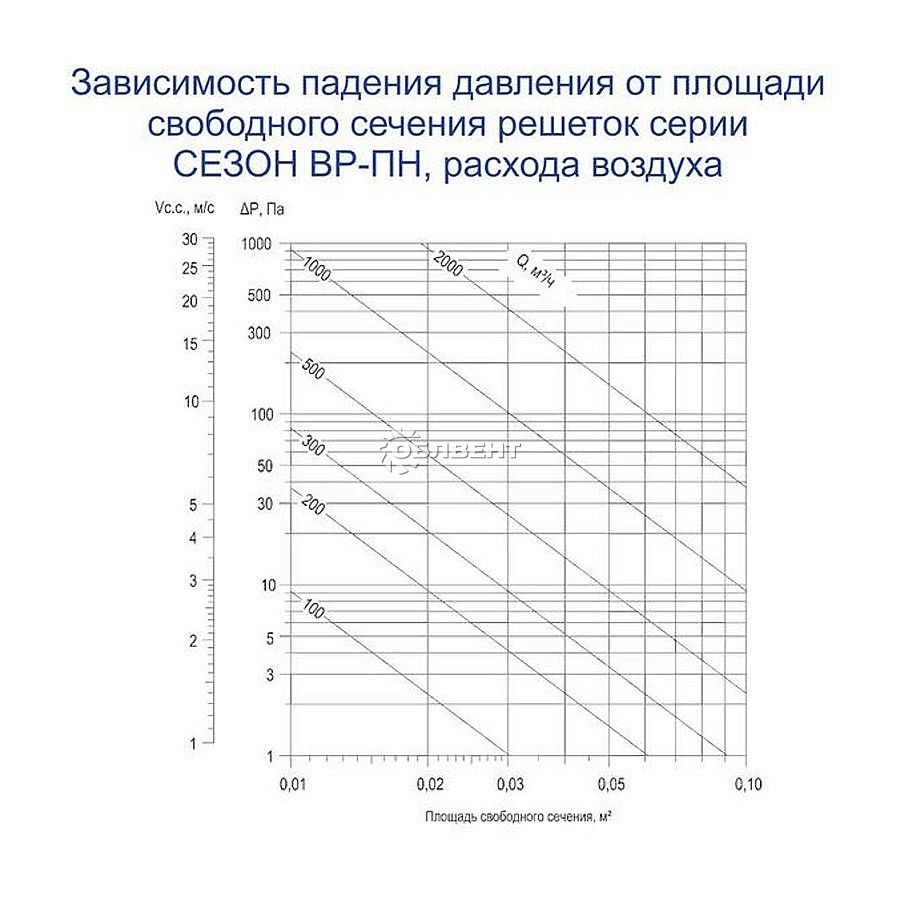

  • Зависимость падения давления от площади свободного сечения решетки Зависимость падения давления от площади свободного сечения решетки

Потолочные вентиляционные решетки создания настилающего потока воздуха ВР-ПН


Решетки изготовлены из алюминиевого профиля в виде жестко закрепленных между собой рамок под углом 30 град. к лицевой поверхности. Конструкция решеток позволяет раздавать воздух в одно, два, три, четыре направления


  • Типоразмеры, мм:250x250 - 1000х1000

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Конструкция

Решетки изготовлены из алюминиевого профиля в виде жестко закрепленных между собой рамок под углом 30 град. к лицевой поверхности изделия для создания "настилающего" потока воздуха. Конструкция решеток позволяет раздавать воздух в одно, два, три, четыре направления (ВР-ПН1, ВР-ПН2, ВР-ПН3, ВР-ПН4 соответственно).

Решетки устанавливаются на направляющие потолка и к ним не закрепляются.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

Стандартный цвет покрытия - белый RAL 9016 (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Ассортимент решеток данной серии включает в себя изделия стандартных размеров.

Условное обозначение вентиляционной решетки при заказе (все размеры, в мм):

ВР-ПНХ

A x B

RALXXXX

Тип решетки (1, 2, 2у, 3, 4)
Размер ячейки подвесного потолка
Цвет покрытия

ПРИМЕР:

1) ВР-ПН3 600х600 RAL9010- вентиляционная решетка потолочного типа с трехсторонней раздачей воздуха для установки в ячейку подвесного потолка размером 600х600 (фактический габаритный размер решетки 598х598 мм). Цвет решетки по каталогу RAL9010;

2) ВР-ПН4 600х600 - вентиляционная решетка потолочного типа с четырехсторонней раздачей воздуха для установки в ячейку подвесного потолка размером 600х600 (фактический габаритный размер решетки 598х598 мм). Цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).

Площадь свободного сечения (Fc.с) и теоретическая масса (m) стандартных решеток ВР-ПН1, ПН2, ПН2у, ПН3, ПН4


ГАБАРИТНЫЙ РА:МЕР, (ММ) Параметр ТИП РЕШЕТКИ
ВР-ПН1 ВР-ПН2 ВР-ПН2у ВР-ПНЗ ВР-ПН4
300x300 Fc.c.m2 0,0160 0,0107 0,0123 0,0101 0,0093
m, кг 0,91 0,37 0,91 0,39 0,95
450x450 Fc.c.m2 0,0500 0,0464 0,0463 0,0423 0,0423
m, кг 1,52 1,55 1,60 1,62 1,63
600X600 Fc.c.m2 0,0965 0,0916 0,0914 0,0873 0,0865
m, кг 2,61 2,65 2,65 2,74 2,33

Стандартные типоразмеры решеток ВР-ПН1, ПН2, ПН2у, ПН3, ПН4

Типоразмер Размер А*хВ*, мм Размер А1хВ1,мм
300x300 298x298 270x270
450x450 448x448 420x420
600x600 598x598 570x570
