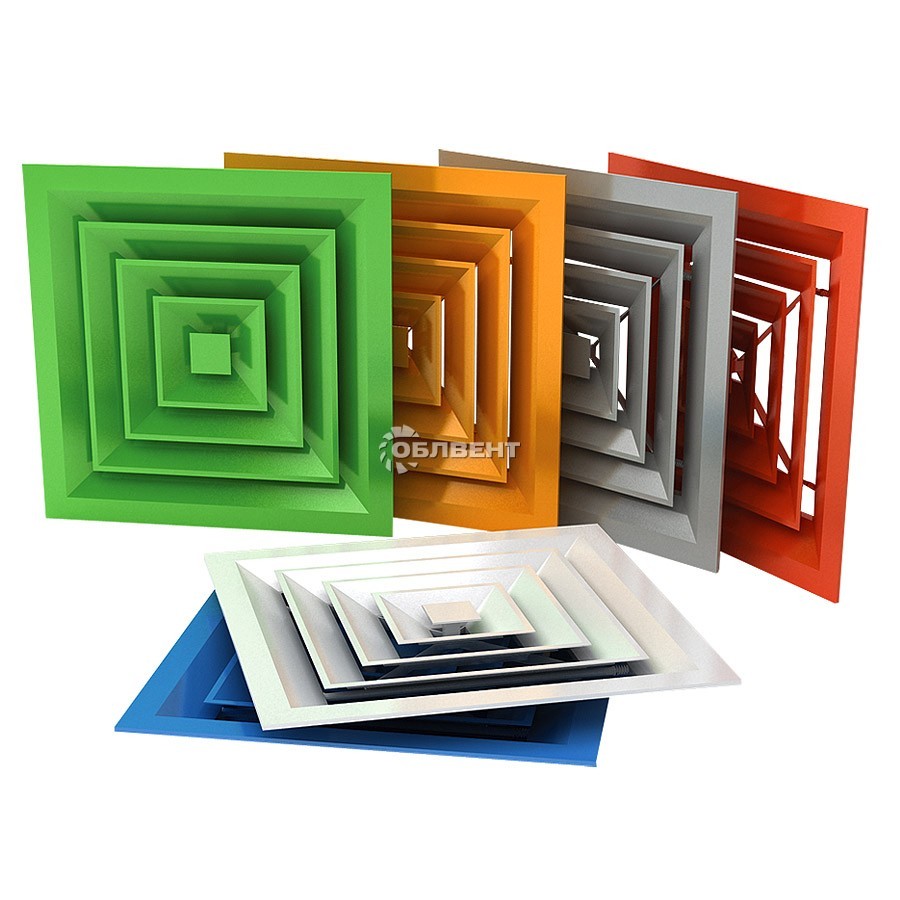

Потолочные вентиляционные решетки со съемной частью ВР-ПКМ


Используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в подвесной потолок типа


  • Типоразмеры, мм:250x250 - 1000х1000

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Конструкция

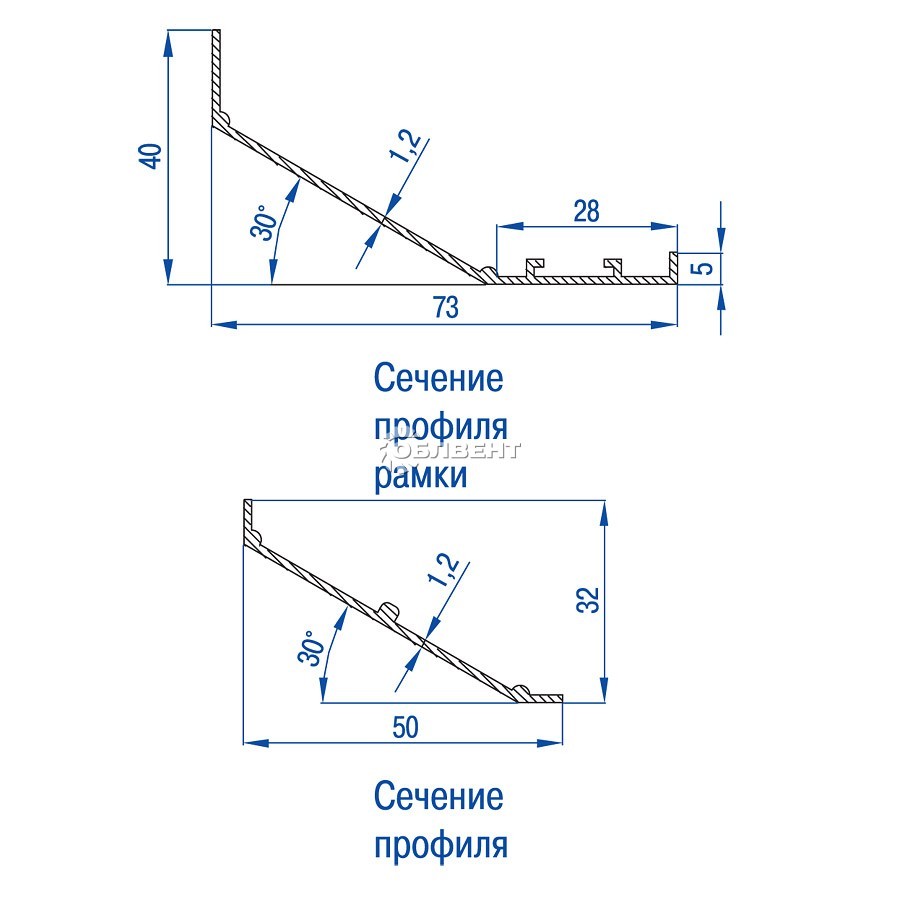

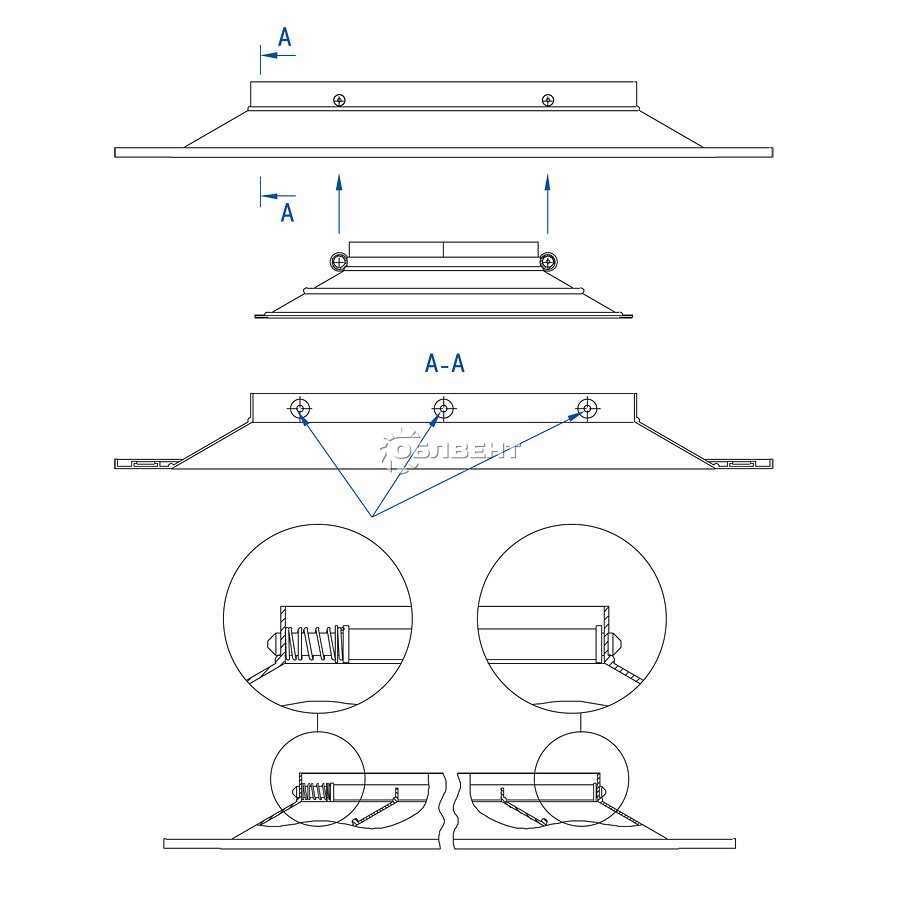

Анемостат изготовлен из алюминиевого профиля в виде жестко закрепленных между собой внутренних рамок для создания «настилающего» потока воздуха, направленного в четыре стороны. В отличие от ВР-ПК внутренняя часть решетки для удобства монтажа и обслуживания может выниматься и устанавливаться на уже смонтированную внешнюю раму. Наклон жалюзи к лицевой поверхности равен 30°. Применение нового профиля позволило снизить вес и уменьшить просматриваемость изделий.

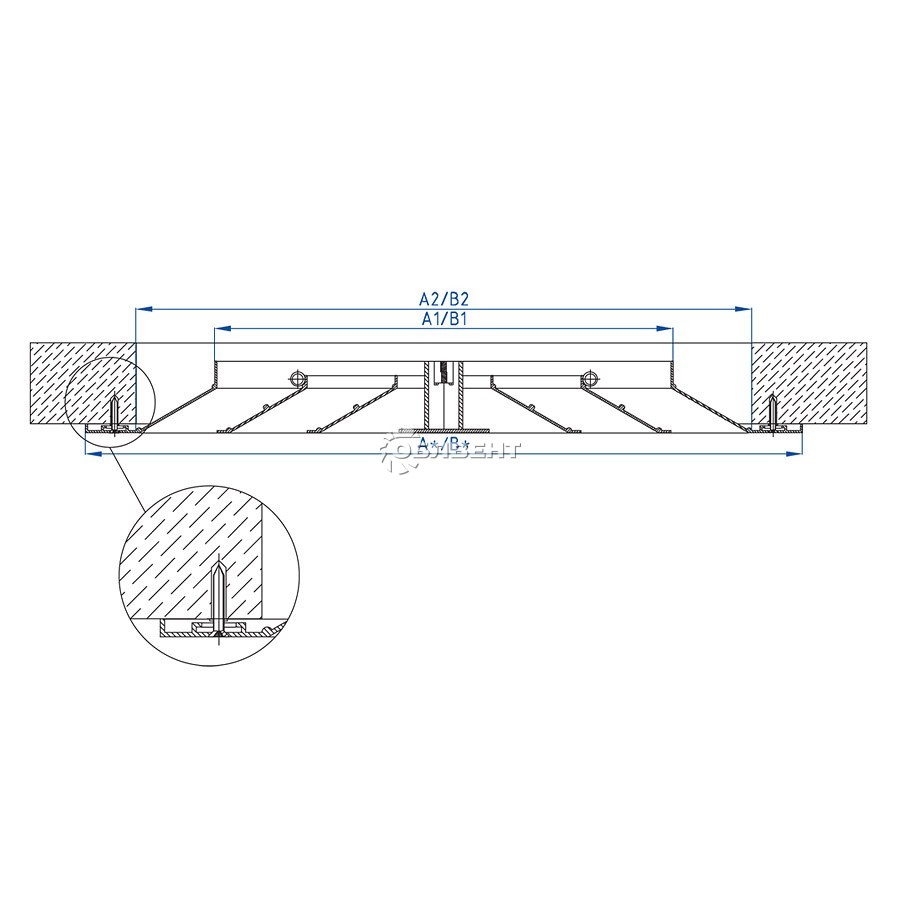

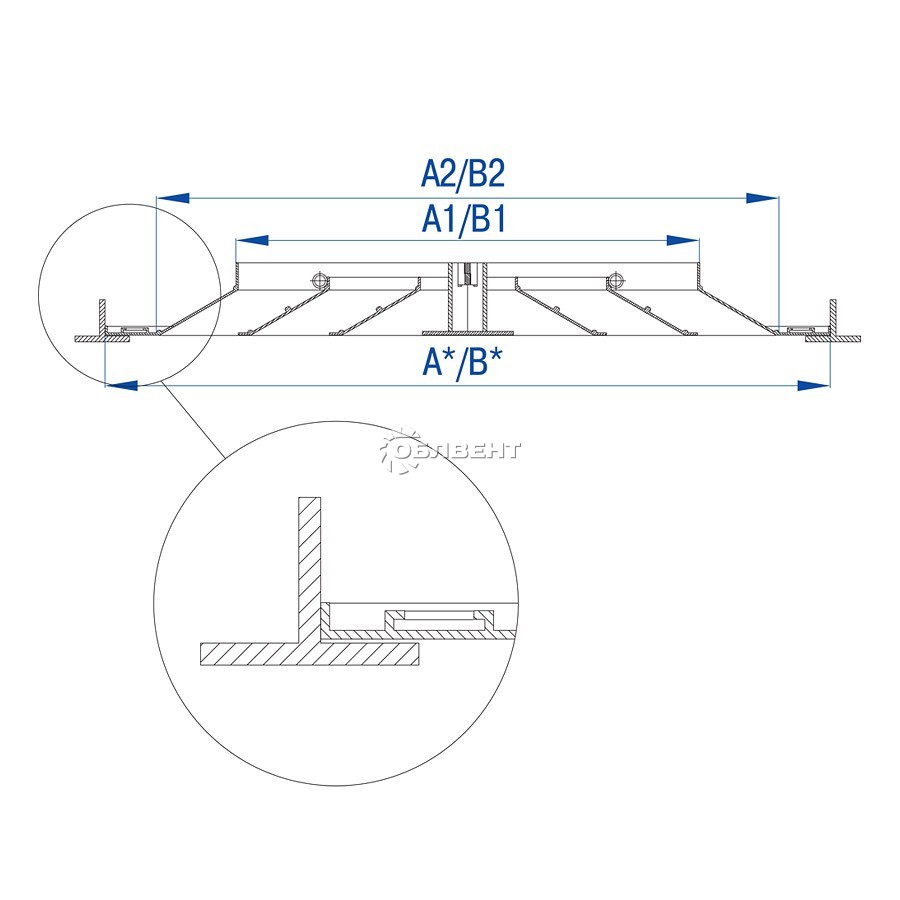

Анемостат устанавливается на направляющие потолка и не закрепляются. Возможно крепление с помощью винтового соединения (монтажные отверстия будут расположены на лицевой стороне рамки решетки по дополнительному заказу).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.  Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

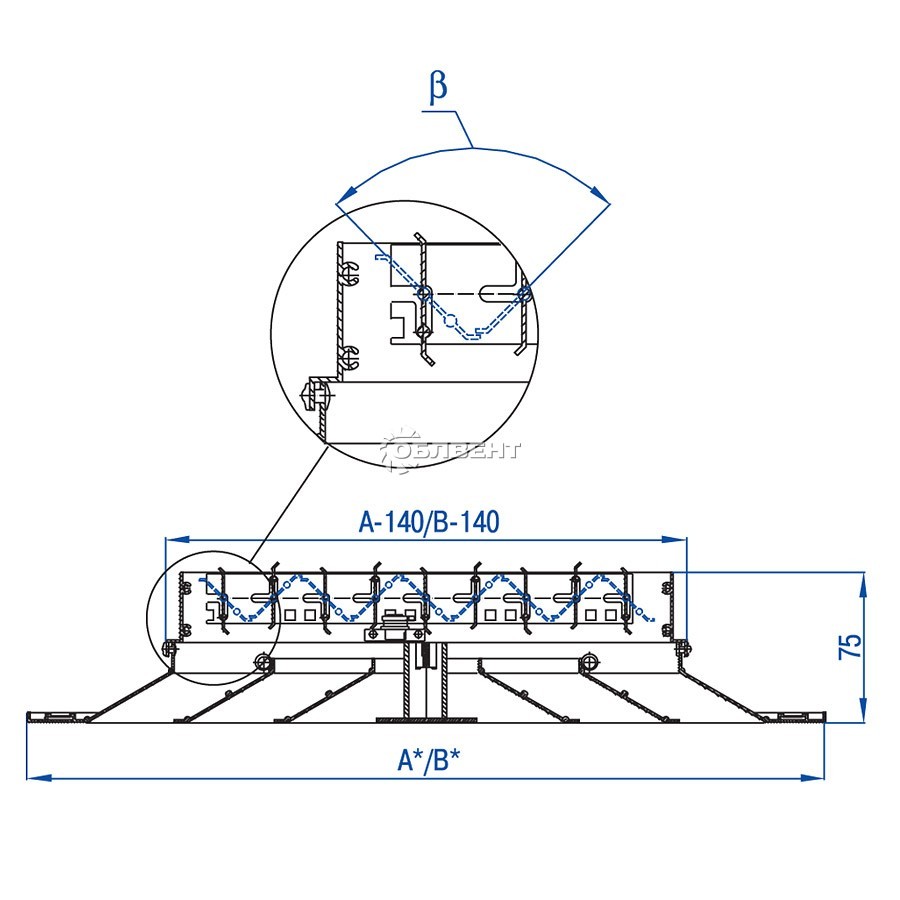

Для решеток ВР-ПКМ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно изготовление решеток любых размеров, лежащих в диапазоне от 250 до 1000 мм с шагом 1 мм.

Условное обозначение вентиляционной решетки при заказе (все размеры, в мм):

ВР-ПКМ

A x B

с КРВ-1

RALXXXX

Тип решетки
Размер ячейки подвесного потолка
Наличие блока регулирования расхода воздуха
Цвет покрытия

ПРИМЕР: 1) ВР-ПКМ 600×600 с КРВ-1 RAL9010 — вентиляционная решетка потолочного типа со съемной частью для установки в ячейку подвесного потолка размером 600×600. Фактический габаритный размер решетки 598×598 мм, с наличием клапана1 расхода воздуха, цвет решетки по каталогу — RAL9010;  2) ВР-ПКМ 600×600 — то же, но без клапана расхода воздуха, цвет решетки по каталогу — RAL9016 (стандартный цвет при заказе не указывается).

Примечание: 1.

При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в табл. 2).

Таблица 3. Стандартные типоразмеры, площадь свободного2 сечения (Fc.с) и теоретическая масса (m) решеток ВР-ПКМ

β, град 0 15 30 45 60 75 90
Кр 0,8 0,77 0,69 0,57 0,4 0,21 0

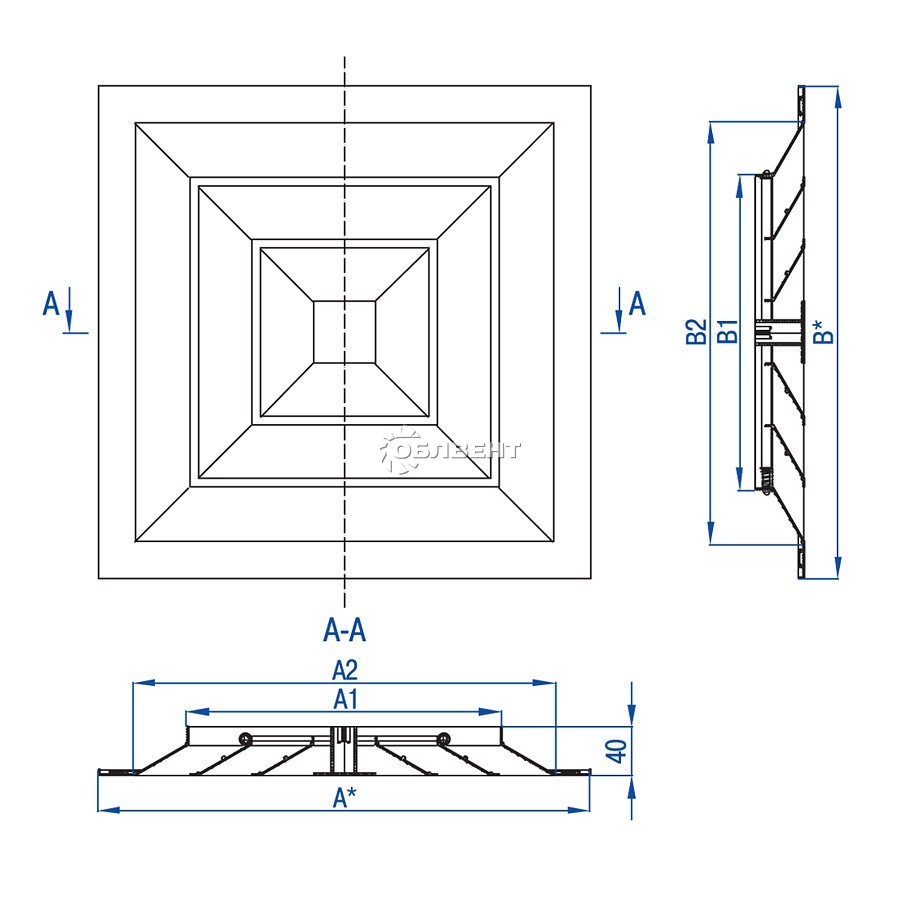

Для квадрытных решеток

ТИПОРАЗМЕР AxB РАЗМЕР A'xB*, mm РАЗМЕР A1xB1,MM РАЗМЕР A2xB2, mm Fc.c, м2 m, кг
250x250 248X248 105x105 192x192 0,0077 0,52
300x300 298X298 155X155 242x242 0,0155 0,63
375x375 373x373 230x230 317x317 0,0307 0,97
400x400 398X398 255x255 342x342 0,0370 1,03
450x450 449X449 306x306 393x393 0,0502 1,38
500x500 498X498 355x355 442x442 0,0667 1,53
525x525 523X523 380x380 467x467 0,0740 1,85
600x600 598X598 455X455 542x542 0,1045 2,12
675x675 673X673 530x530 617x617 0,1376 2,70
750x750 748X748 605x605 692x692 0,1748 3,36
825x825 823x823 680x680Выбрать папку 767x767 0,2163 4,10
900x900 898X898 755x755 842x842 0,2673 4,46
975x975 973x973 830x830 917x917 0,3182 5,29
1000x1000 998X998 855x855 942x942 0,3378 5,43

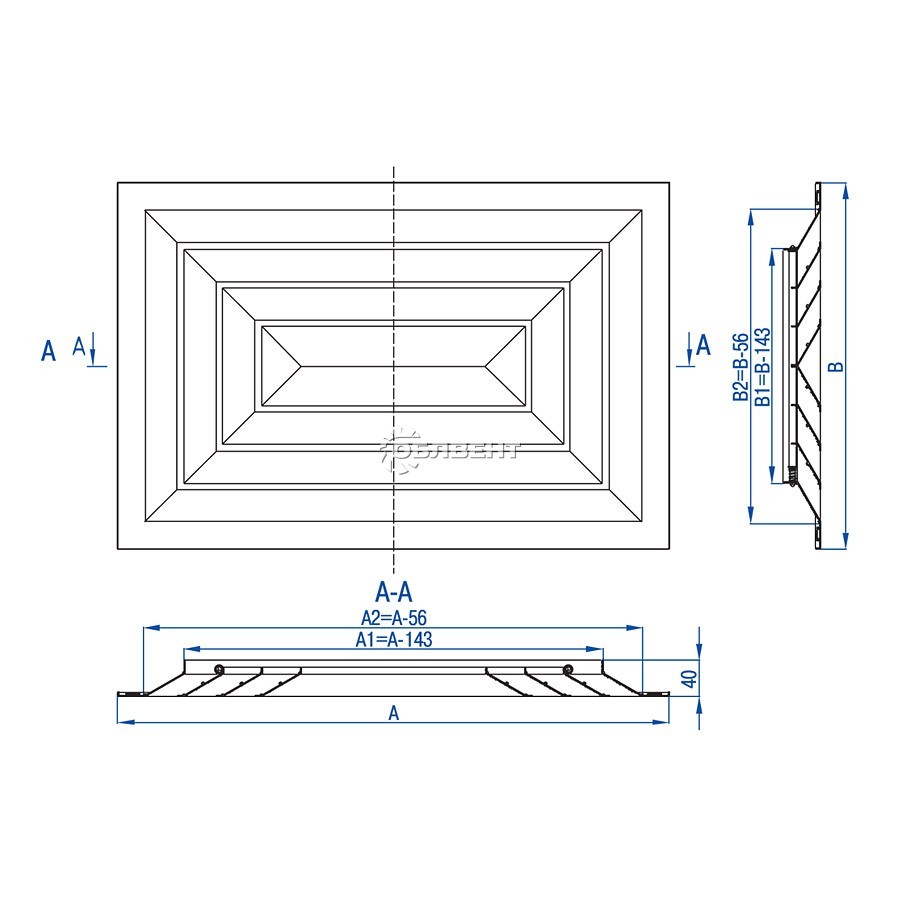

Для прямоугольных решеток

Типоразмер AxB Размер A1xB1, mm Размер A2xB2, mm Fc.c, м2 м, кг
450x300 307x157 394x244 0,0260 1,01
600x300 457x157 544x244 0,0348 1,26
600x450 457x307 544x394 0,0707 1,63
