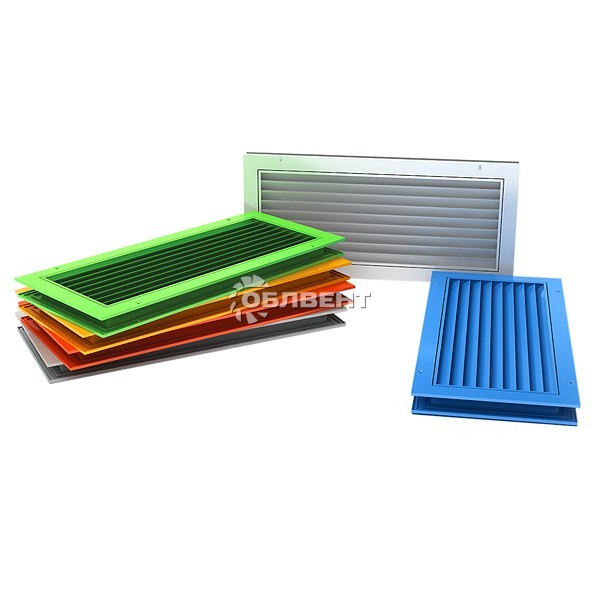

Переточные вентиляционные решетки ВР-Д1


Переточные решетки ВР-Д1 с горизонтальным расположением нерегулируемых V-образных жалюзи используются в системах вентиляции и кондиционирования воздуха и предназначены для монтажа в дверной или стенной проем, межкомнатные перегородки для перераспределения воздуха между помещениями различных типов и назначений.


  • Типоразмеры, мм:100х200 - 500х700

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Конструкция

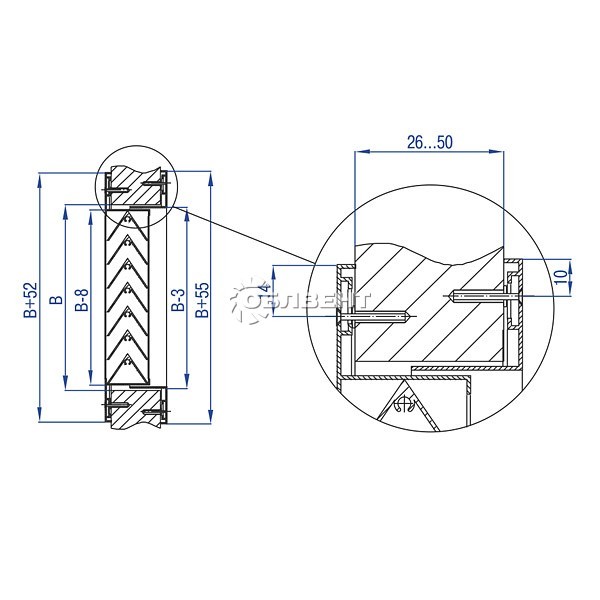

Решётки состоят из двух рам — наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору сквозь решётку. Наружная рама устанавливается в дверной или стенной проем. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решетки на дверях или тонких перегородках толщиной 26–50 мм.

Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

Условное обозначение вентиляционной решетки при заказе (все размеры в мм):

ВР-Д1

A х

B

RALXXXX

Тип решетки
Размер строительного проема по горизонтали
Размер строительного проема по вертикали
Цвет покрытия

ПРИМЕР: 1) ВР-Д1 300×150 RAL9010 — вентиляционная переточная решетка с горизонтальными нерегулируемыми жалюзи V-образной формы для установки в проем размерами 300 мм по горизонтали и 150 мм по вертикали, цвет решетки по каталогу RAL9010.

Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-Д1

ТИПОРАЗМЕР ПАРАМЕТР РАЗМЕР ПРОЕМА ПО ГОРИЗОНТАЛИ (ММ)
200 250 300 350 400 500 600 700
100 Fc.c, м2 0,0065 0,0083 0,01 0,0117 0,0134 0,0168 0,0203 0,0237
m, кг 0,46 0,52 0,58 0,64 0,70 0,82 0,94 1,06
150 Fc.c, м2 0,0113 0,0143 0,0173 0,0203 0,0232 0,0292 0,0352 0,0411
m, кг 0,53 0,60 0,66 0,72 0,79 0,91 1,04 1,17
200 Fc.c, м2 0,0164 0,0207 0,025 0,0293 0,0336 0,0422 0,0508 0,0594
m, кг 0,60 0,66 0,73 0,80 0,86 1,00 1,13 1,26
250 Fc.c, м2 0,0214 0,027 0,0326 0,0382 0,0438 0,0551 0,0663 0,0776
m, кг 0,66 0,73 0,80 0,87 0,94 1,08 1,22 1,35
300 Fc.c, м2 0,0263 0,0333 0,0402 0,0471 0,0541 0,0679 0,0818 0,0956
m, кг 0,73 0,80 0,87 0,94 1,01 1,16 1,30 1,45
350 Fc.c, м2 0,0306 0,0387 0,0469 0,0551 0,0633 0,0796 0,0960 0,1123
m, кг 0,79 0,87 0,94 1,01 1,09 1,24 1,39 1,54
400 Fc.c, м2 0,0356 0,0451 0,0546 0,0642 0,0737 0,0927 0,1118 0,1308
m, кг 0,85 0,93 1,01 1,09 1,16 1,32 1,47 1,63
450 Fc.c, м2 0,0405 0,0514 0,0622 0,0731 0,0839 0,1056 0,1273 0,1489
m, кг 0,92 1,01 1,09 1,17 1,25 1,41 1,58 1,74
500 Fc.c, м2 0,0455 0,0576 0,0698 0,0820 0,0941 0,1184 0,1427 0,1671
m, кг 0,99 1,07 1,16 1,24 1,33 1,49 1,66 1,83
