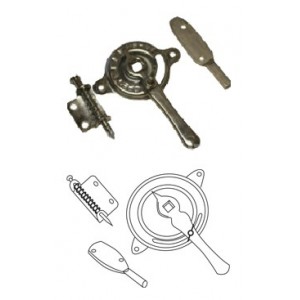

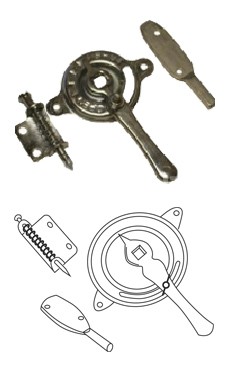

• Секторы управления к дроссель-клапану Секторы управления к дроссель-клапану

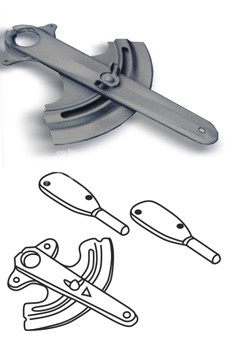

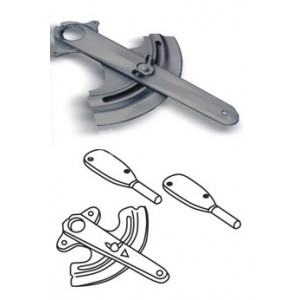

  • Узел управления к дроссель-клапану вентиляции Узел управления к дроссель-клапану вентиляции

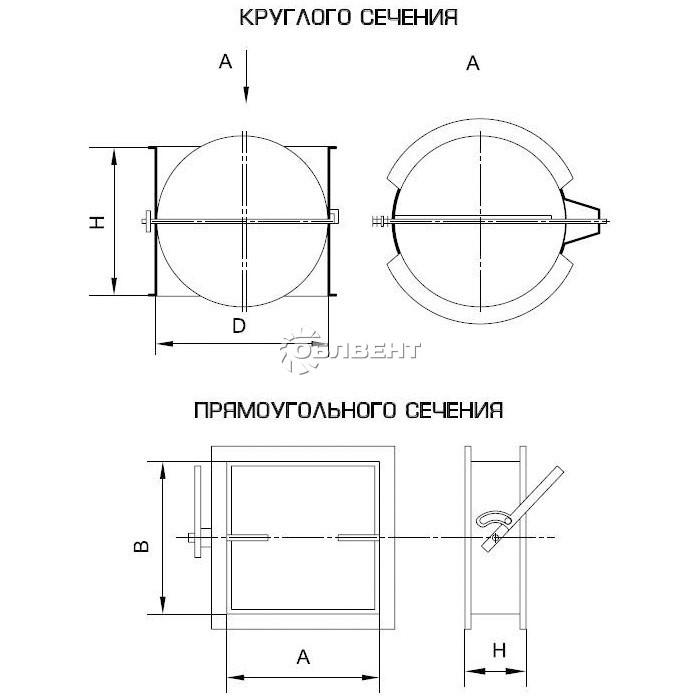

  • Схема расположения сектора управления Схема расположения сектора управления

Сектор управления к дроссель-клапану


Секторы управления к дроссель-клапану используются при изготовлении различных клапанов (дроссель-клапанов, воздушных заслонок) для применения в системах вентиляции и кондиционирования.


  • Типоразмер:RG-20, RG-30, RG-60
  • Диаметр воздуховода (мм):до 350, 500, 700

Секторы управления к дроссель-клапану используются при изготовлении различных клапанов (дроссель-клапанов, воздушных заслонок) для применения в системах вентиляции и кондиционирования.

Узел управления предназначен для регулирования потока воздуха и невзрывоопасных парогазо-воздушных смесей.  На узле управления дроссель клапана нанесена разметка, по которой устанавливается положение заслонки клапана. Регулирование потока воздуха осуществляется поворотом ручки узла управления, фиксация положения осуществляется специальной гайкой-барашком.

В крайнем закрытом положении дроссель клапан пропускает примерно 10% воздушного потока, что позволяет более плавно регулировать подачу воздуха и предотвращает появление "свиста" от дроссель клапана. Возможно применение для клапанов ламельного типа. Узел управления изготовлен из оцинкованной стали, состоит из оси с пружиной, корпуса и поворотной лопатки. При выборе узла управления рекомендуется руководствоваться геометрическими размерами и техническими характеристиками клапанов.

Характеристики секторов управления:

Типоразмер Применение
20 Ø до d=350мм до периметра сечения воздуховода до 1000 мм
30 Ø d=350…500мм до периметра сечения воздуховода до 1800 мм
60 Ø d=500…700мм до периметра сечения воздуховода до 2600 мм
75 Ø d=700…800мм до периметра сечения воздуховода до 1800 мм




Компания "ОблВент" предлагает выгодные дилерские цены ведущих заводов России и ближнего зарубежья. Сектор управления к дроссель-клапану — один из самых продаваемых нами товаров. Наши специалисты помогут вам разобрать проект любой сложности, провести рассчеты и при необходимости заменить ваше оборудование на аналогичное, более дешевое и не менее качественное. Звоните нашим специалистам! Наши условия и сроки безусловно Вас заинтересуют!

Гибкая система скидок дает возможность заработать всем участникам сделки!


Тел.: +7 (495) 748-31-21 • +7 (498) 304-16-34
