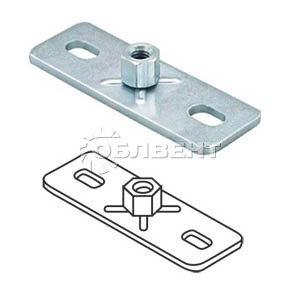

• Опора с гайкой (подпятник прямоугольный) Опора с гайкой (подпятник прямоугольный)

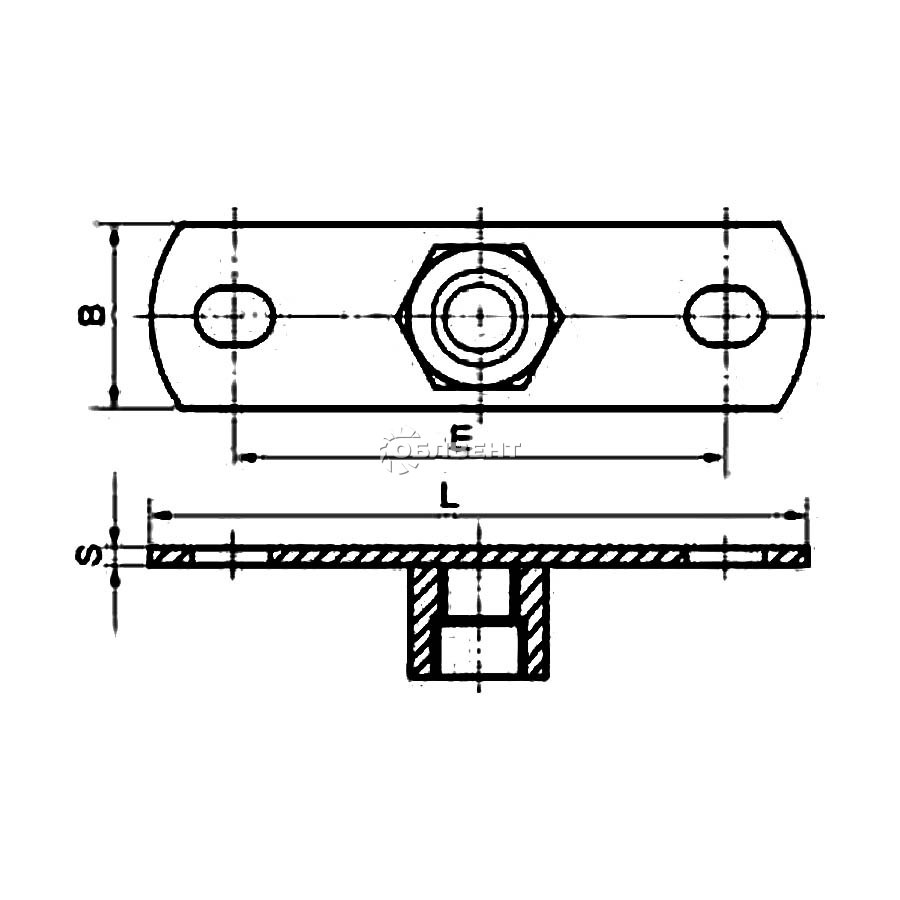

  • Опора с гайкой (подпятник прямоугольный). Схема размеры Опора с гайкой (подпятник прямоугольный). Схема размеры

Опора с гайкой (подпятник прямоугольный)


Опорная пластина применяется при монтаже трубопроводов для крепления трубных держателей с помощью шпильки к различным поверхностям помещения: к потолку, стенам. Рассчитана на высокую нагрузку. Выполнена из оцинкованной стали.


  • Размер:80х30х3
  • Типоразмеры:М8, М10, М12

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Описание продукта

Типоразмер d Гайка L В H E S Код товара Ед.изм. Вес (кг.)
M8 M8 Комби-гайка М8/М10 80 30 8,5 54 3 BPN шт. 0,0272
M12 M12 М12 80 30 8,5 54 3 BPN шт. 0,0347

Опорная пластина с гайкой используется при монтаже воздуховодов для крепления трубных держателей. Крепление может осуществляться к любым горизонтальным или вертикальным поверхностям – полу, потолку или стенам. Основанием для крепления пластины может выступать бетон, кирпич, строительный камень и т.д.

В нашем каталоге опорная пластина с гайкой представлена в ассортименте размеров, ознакомиться с которыми можно в представленной на странице таблице. Изготавливается пластина из качественной стали. Для защиты от коррозии и обеспечения продолжительного срока эксплуатации пластина покрывается защитным гальванопокрытием, толщина которого составляет порядка 8-10 микрон.

Пластина с гайкой рассчитана на создание соединения выдерживающего большие нагрузки и характеризуется высокой надежностью и простотой монтажа. Монтаж пластины осуществляется при помощи шпильки, которая приобретается отдельно. Весь необходимый дополнительный крепеж вы также можете приобрести в нашей компании, ознакомившись с широким ассортиментом в советующем разделе каталога.

Монтаж пластины производится следующий образом: в первую очередь пластина фиксируется к основанию при помощи саморезов; далее в гайку пластины вкручивается трубный держатель; после этого производится навес элементов воздуховода. Таким образом создается порочное, долговечное соединение, позволяющее в случае необходимости заменять трубный держатель.
