• хомуты для монтажа вентиляции хомуты для монтажа вентиляции

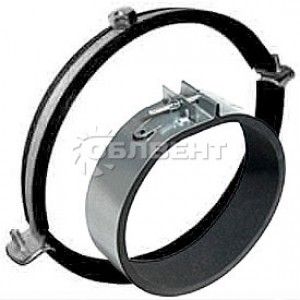

Хомуты монтажные для горизонтального крепления воздуховодов с резиновым профилем


Широко применяются для крепления круглых воздуховодов, труб (металлических или пластиковых), шлангов, кабелей и т.д.


  • Диапазон зажима, мм:11 - 219
  • Гайка:М8, М10

Изготавливается хомут из оцинкованной стали, что обеспечивает хомуту высокую прочность. Профиль, использующий в качестве прокладки в хомутах данного вида, характеризуется отличными эксплуатационными показателями. В числе прочего он устойчив к воздействию прямых солнечных лучей, старению, повышенной влажности, кислотам, парам спирта и перепадам температур, и может использоваться в агрессивных средах.

Резиновый профиль данных хомутов позволяет значительно уменьшить передаваемую на крепеж вибрацию. За счет этого обеспечивается большая надежность крепления метиза в материале основания. Также резиновый профиль значительно снижает уровень шума в помещении, что актуально при размещении вентиляционной трассы в помещения общего назначения.

В нашем каталоге представлен широкий выбор типоразмеров хомутов для горизонтального крепления воздуховодов с резиновым профилем. Оптимальный подбор размера хомута гарантирует надежную фиксацию труб и сохранение их целостности в процессе монтажа и эксплуатации. В соответствии с наименованием хомуты данного вида предназначены только для горизонтального крепления труб, хомуты для вертикального крепления вы также можете найти в нашем каталоге.

При монтаже необходимо учитывать рекомендуемые нагрузки и подбирать соответствующее расстояние между точками крепления. Не зависимо от нагрузки на точку крепления, расстояние между соседними точками не должно превышать 4 м.

Используется для крепления труб к стенам (верт./горизонт.), к потолку, полу.
EPDM профиль для:

  • снижения уровня шума до 15дб в соответствии с DIN 4109;
  • уменьшение вибрации;
  • частичной компенсации тепловых расширений.

Легко и надежно собирается с помощью винтов Philips.Винты защищены от утери во время сборки посредством пластиковых шайб. Гальванизирован для защиты от коррозии (гальванопокрытие толщиной 8-10 микрон).

Типо-размер Диапазон зажима, мм L, мм H, мм Сечение пластины, мм Винт Гайка Упа-ковка, шт Вес коро-бки, кг Преде-льная нагрузка, кН Реко-менду-емая нагр-узка, кН Вес (кг.)
1/4 11-15 54,5 24,0 1,5*20 М5 М8 100 4,75 3,9 1,3 0,0475
3/8 16-20 58,5 26,0 1,5*20 М5 М8 100 5,20 3,9 1,3 0,0520
1/2 20-24 62,5 28,0 1,5*20 М5 М8 100 5,65 3,9 1,3 0,0565
3/4 25-30 68,5 31,0 1,5*20 М5 М8 100 6,00 3,9 1,3 0,0600
1 32-38 76,0 34,5 1,5*20 М5 М8 100 7,00 3,9 1,3 0,0700
1 1/4 39-46 91,5 39,0 1,5*20 М6 М8 50 4,35 4,8 1,6 0,0870
1 1/2 48-53 99,0 42,5 1,5*20 М6 М8 50 4,80 4,8 1,6 0,0960
54-58 54-58 105 45.5 1,5*20 М6 М8 75 7,00 4,8 1,6 0,0933
2 59-66 112,0 49,0 1,5*20 М6 М8 50 5,60 4,8 1,6 0,1120
2 1/2 74-80 134,0 58,0 2,0*25 М6 М10 25 5,31 6,9 2,3 0,2124
3 87-94 146,5 63,5 2,0*25 М6 М10 25 5,76 6,9 2,3 0,2304
99-108 99-108 159.5 71.5 2,0*25 М6 М10 30 7,00 7,8 2,6 0,2333
4 110-116 173,0 77,0 2,5*25 М6 М10 25 7,80 7,8 2,6 0,3120
120-129 120-129 186 83.5 2,5*25 М6 М10 30 9,30 7,8 2,6 0,3100
129-135 129-135 192 86.5 2,5*25 М6 М10 20 6,30 7,8 2,6 0,3150
5 135-143 199,0 90,0 2,5*25 М6 М10 25 9,00 7,8 2,6 0,3600
149-161 149-161 215 98 2,5*25 М6 М10 30 10,02 7,8 2,6 0,3340
6 162-170 227,0 102,5 2,5*25 М6 М10 25 10,00 7,8 2,6 0,4000
198-207 198-207 264 123 2,5*25 М6 М10 20 8,88 7,8 2,6 0,4440
8 207-219 280,7 130,0 2,5*25 М6 М10 20 10,65 7,8 2,6 0,5325

Компания "ОблВент" предлагает выгодные дилерские цены ведущих заводов России и ближнего зарубежья. Хомуты монтажные для горизонтального крепления воздуховодов с резиновым профилем — один из самых продаваемых нами товаров. Наши специалисты помогут вам разобрать проект любой сложности, провести рассчеты и при необходимости заменить ваше оборудование на аналогичное, более дешевое и не менее качественное. Звоните нашим специалистам! Наши условия и сроки безусловно Вас заинтересуют!

Гибкая система скидок дает возможность заработать всем участникам сделки!


Тел.: +7 (495) 748-31-21 • +7 (498) 304-16-34
