Воздухоохладители водяные


Воздухоохладители водяные для прямоугольных каналов предназначены для охлаждения воздуха в системах кондиционирования и вентиляции.


  • Расход воздуха, м3/ч:1000-6300
  • Расход воды, м3/ч:0,81-5,65
  • Холодопроизводительность, кВт:4,2-29,5

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

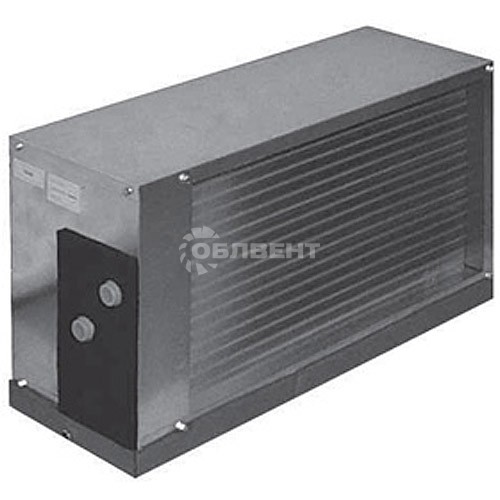

Водяные охладители предназначены для охлаждения воздуха в системах кондиционирования и вентиляции.

Конструкция

Корпус воздухоохладителей водяных изготавливается из оцинкованного листа. Коллекторы свариваются из стальных трубок с поверхностной обработкой синтетической краской. Поверхность теплообмена создают алюминиевые пластины толщиной 0,1 мм, натянутые на медные трубки. Поддон для сбора конденсата изготовлен из нержавеющей стали. Охладители испытываются на герметичность воздухом под давлением 2 МРа в течение 5 минут под водой. Охладители стандартно поставляются в левом исполнении при виде в направлении потока воздуха, а также оборудуются каплеуловителем и изолированной ванной для отвода конденсата. При двухступенчатом охлаждении у первого охладителя целесообразно каплеуловитель исключить (заказать охладитель без каплеуловителя). Водяные охладители в самом высоком месте коллекторов оснащены автоматическим продувочным вентилем. Он обеспечивает постоянное обезвоздушивание охладителя.

Условия эксплуатации

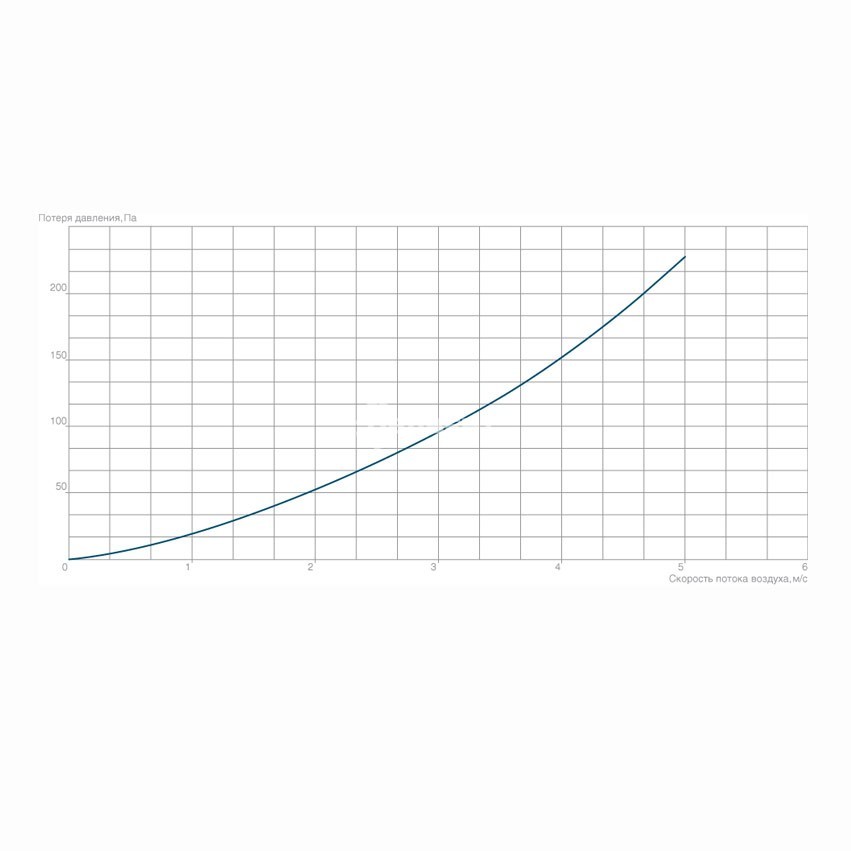

Макс. допустимое давление 1,5 МРа В номограммах указаны параметры охладителей для стандартных значений температурного перепада воды, различных расходов воздуха и различных температур воздуха для воды, используемой в качестве хладагента.

Место установки

При выборе расположения в вентиляционном оборудовании рекомендуется придерживаться следующих правил: Если хладагентом является вода, охладители могут устанавливаться внутри отапливаемых помещений, в которых температура не опускается ниже нуля (основным условием является соблюдение температуры перемещаемого воздуха). Наружная установка допускается, если хладагентом является незамерзающая смесь (раствор этиленгликоля). При этом надо учитывать температурное ограничение для сервопривода смесительного узла, а для определения параметров охладителя нельзя использовать указанные диаграммы. Охладители могут эксплуатироваться только в горизонтальном положении, которое позволяет отводить конденсат и обезвоздушивать охладитель. Необходимо обеспечить контрольный и сервисный доступ к охладителю. Перед охладителем должен устанавливаться воздушный фильтр, защищающий его от загрязнения (если он отсутствует перед нагревателем). Для достижения максимальной холодопроизводительности необходимо подключить воздухоохладитель противоточно. Охладитель можно устанавливать перед и за вентилятором. Если охладитель устанавливается за вентилятором, рекомендуется предусмотреть между ними участок для стабилизации потока воздуха (например, воздуховод длиной 1 - 1,5 м).

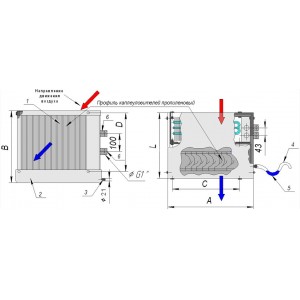

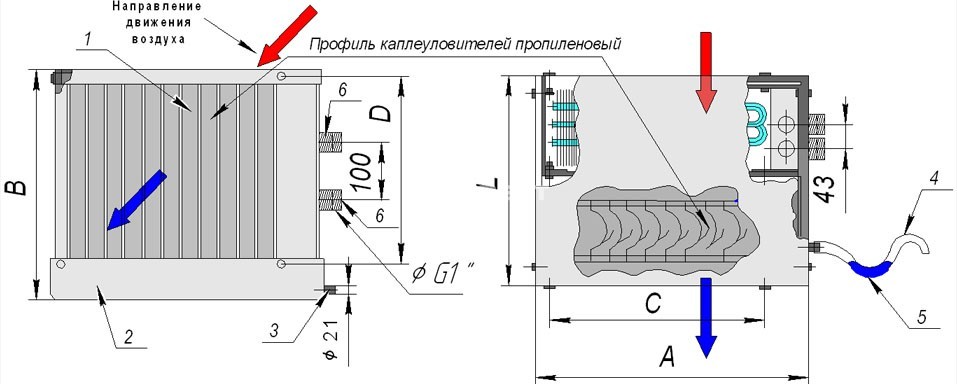

Габаритные размеры и масса

1. Пластиковая лопатка капле уловителя   2. Поддон  3. Патрубок слива конденсата 4. Сливной шланг дренажной систем  5. Участок засифонивания сливного шланга 6. Патрубки водяных коллекторов

Модель А, мм B, мм C, мм D, мм L, мм Масса, кг
SVPC-W-400×200 520 340 420 220 572 16
SVPC-W-500×250 620 390 520 270 672 19
SVPC-W-500×300 620 440 520 320 672 21
SVPC-W-600×300 720 440 620 320 772 23
SVPC-W-600×350 720 490 620 370 772 25
SVPC-W-700×400 820 540 720 420 872 28
SVPC-W-800×500 920 640 830 530 972 38
SVPC-W-900×500 1035 655 930 530 1084 42
SVPC-W-1000×500 1135 655 1030 530 1184 45
Модель Расход воздуха, м3 Расход воды, м3 Гидравлическое сопротивление, кПа Холодопроизводительность, кВт Температура воздуха на выходе, °С
SVPC-W-400×200 1000 0,81 3,48 4,2 20
SVPC-W-500×250 1600 1,43 5,60 7,5 20
SVPC-W-500×300 1900 1,70 5,69 8,9 20
SVPC-W-600×300 2300 2,07 8,73 10,8 20
SVPC-W-600×350 2700 2,43 9,58 12,7 20
SVPC-W-700×400 3600 3,24 13,71 16,9 20
SVPC-W-800×500 5100 4,58 20,79 23,9 20
SVPC-W-900×500 5700 5,11 27,56 26,7 20
SVPC-W-1000×500 6300 5,65 19,09 29,5 20
