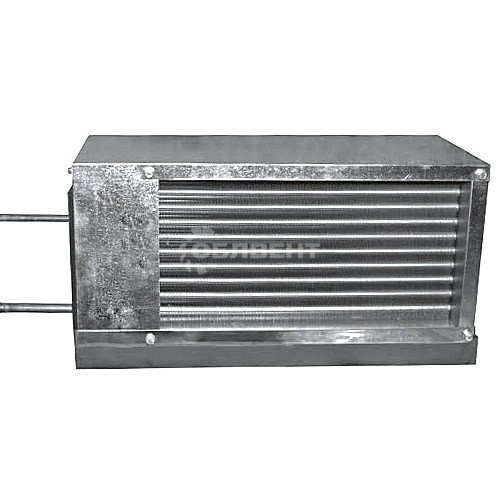

• Воздухонагреватели водяные двурядные Воздухонагреватели водяные двурядные

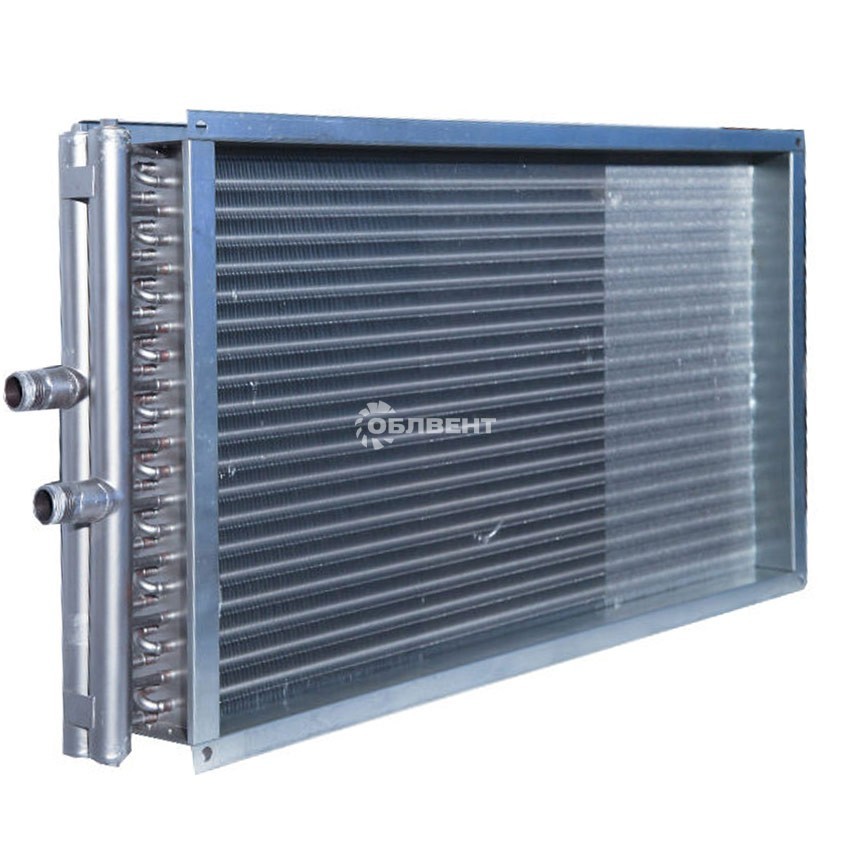

  • Воздухонагреватели водяные трехрядные Воздухонагреватели водяные трехрядные

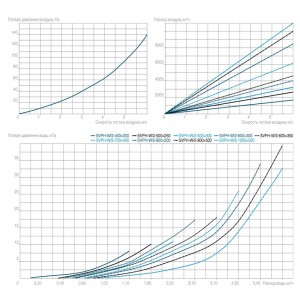

  • График характеристик воздухонагревателей График характеристик воздухонагревателей

Воздухонагреватели водяные


Воздухонагреватели водяные предназначены для обогрева воздуха в простых вентиляционных и в более сложных системах кондиционирования воздуха прямоугольного сечения.


  • Расход воздуха, м3/ч:1040-9000
  • Расход воды, м3/ч:0,60-6,32
  • Тепло- производительность, кВт:16,9-176

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Водяные нагреватели предназначены для обогрева воздуха в системах кондиционирования и вентиляции в каналах прямоугольного сечения.

Конструкция

Корпус нагревателя изготовлен из оцинкованного листа. Трубные коллекторы сварены из стальных трубок с поверхностной обработкой синтетической краской. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,1 мм, натянутых на медные трубки. Стандартное исполнение двухрядное с чередующейся геометрией. Все нагреватели испытаны на герметичность воздухом при давлении 2 МРа в течении 5 минут под водой.

Условия эксплуатации

Макс. доп. температура воды 130°С
Макс. допустимое давление 1,6МРа.

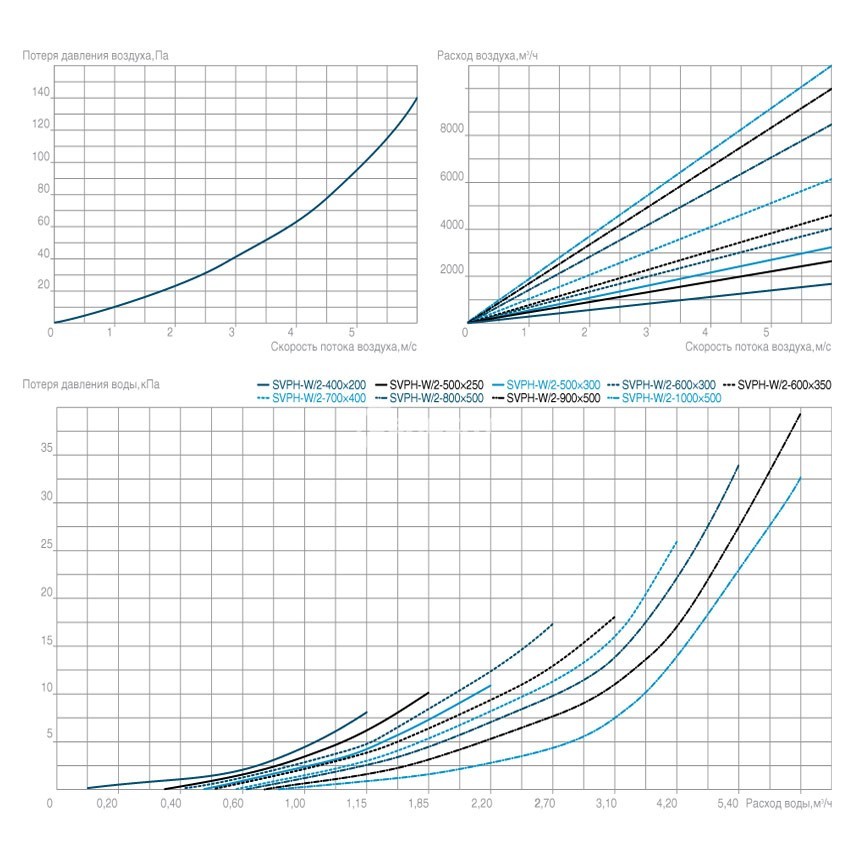

В номограммах приведены эксплуатационные параметры нагревателей для обычного температурного перепада воды, различных расходов и температуры воздуха на входе.

Место установки

Правила при выборе места установки нагревателя в вентиляционном оборудовании следующие:

  • Если теплоносителем является вода, нагреватели предназначены только для внутреннего применения в помещениях, где температура не должна быть ниже точки замерзания воды.
  • Наружное применение возможно только в случае, если теплоносителем является незамерзающая смесь (например раствор этиленгликоля). Водяные нагреватели могут работать в любом положении, позволяющем их обезвоздушивание.
  • К нагревателю необходимо обеспечить контрольный и сервисный доступ. Перед нагревателем необходимо установить воздушный фильтр, защищающий его от загрязнения.
  • Для достижения максимальной мощности необходимо нагреватель подключить, как противоточный.
  • Если нагреватель находится перед вентилятором, необходимо регулировать его мощность так, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.
  • Если нагреватель размещен за вентилятором, рекомендуем между вентилятором и нагревателем запроектировать элемент, стабилизирующий поток воздуха (например, воздуховод длиной 1 - 1,5 м).

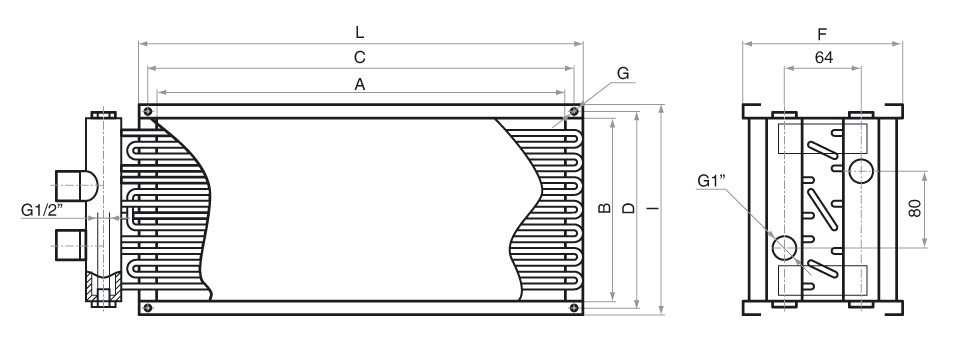

Габаритные размеры и масса

Модель А, мм B, мм C, мм D, мм L, мм I, мм G, мм F, мм Масса, кг
Двухрядные
SVPH-W/2-400×200 400 200 420 220 440 240 9 164 5,6
SVPH-W/2-500×250 500 250 520 270 540 290 9 164 6,6
SVPH-W/2-500×300 500 300 520 320 540 340 9 164 7,1
SVPH-W/2-600×300 600 300 620 320 640 340 9 164 8,1
SVPH-W/2-600×350 600 350 620 370 640 390 9 164 8,8
SVPH-W/2-700×400 700 400 720 420 740 440 9 164 10,6
SVPH-W/2-800×500 800 500 820 520 840 560 11 164 13,5
SVPH-W/2-900×500 900 500 930 530 960 560 11 164 16,4
SVPH-W/2-1000×500 1000 500 1030 530 1060 560 11 164 18,5
Трехрядные
SVPH-W/3-400×200 400 200 420 220 440 240 9 192 7,1
SVPH-W/3-500×250 500 250 520 270 540 290 9 192 8,6
SVPH-W/3-500×300 500 300 520 320 540 340 9 192 10,1
SVPH-W/3-600×300 600 300 620 320 640 340 9 192 11,6
SVPH-W/3-600×350 600 350 620 370 640 390 9 192 13,1
SVPH-W/3-700×400 700 400 720 420 740 440 9 192 14,6
SVPH-W/3-800×500 800 500 830 530 860 560 11 192 16,1
SVPH-W/3-900×500 900 500 930 530 960 560 11 192 17,6
SVPH-W/3-1000×500 1000 500 1030 530 1060 560 11 192 19,8

Технические характеристики нагревателей SVPH-W/2

Модель Двухрядное исполнение Трёхрядное исполнение
Расход воздуха, м3 Расход воды, м3 Гидрав-лическое сопро-тивление, кПа Тепло- произ-водитель-ность, кВт Расход воздуха, м3 Расход воды, м3 Гидрав-лическое сопро-тивление, кПа Тепло- произво-дительность, кВт
SVPH-W-400×200 1040 0,60 1,97 16,9 1440 0,98 7,20 28,09
SVPH-W-500×250 1625 0,95 3,02 26,4 2250 1,53 13,00 45,04
SVPH-W-500×300 1950 1,13 3,11 31,7 2700 1,84 18,40 52,67
SVPH-W-600×300 2340 1,36 5,01 38,0 3240 2,21 21,08 63,20
SVPH-W-600×350 2730 1,59 5,85 44,3 3780 2,66 22,09 74,20
SVPH-W-700×400 3640 2,12 7,79 59,1 5040 3,54 31,55 98,90
SVPH-W-800×500 5200 3,02 12,31 84,5 7200 4,90 46,36 140,45
SVPH-W-900×500 5850 3,40 17,44 95,0 8100 5,69 52,51 159,00
SVPH-W-1000×500 6500 3,78 20,70 105,6 9000 6,32 46,36 176,70
