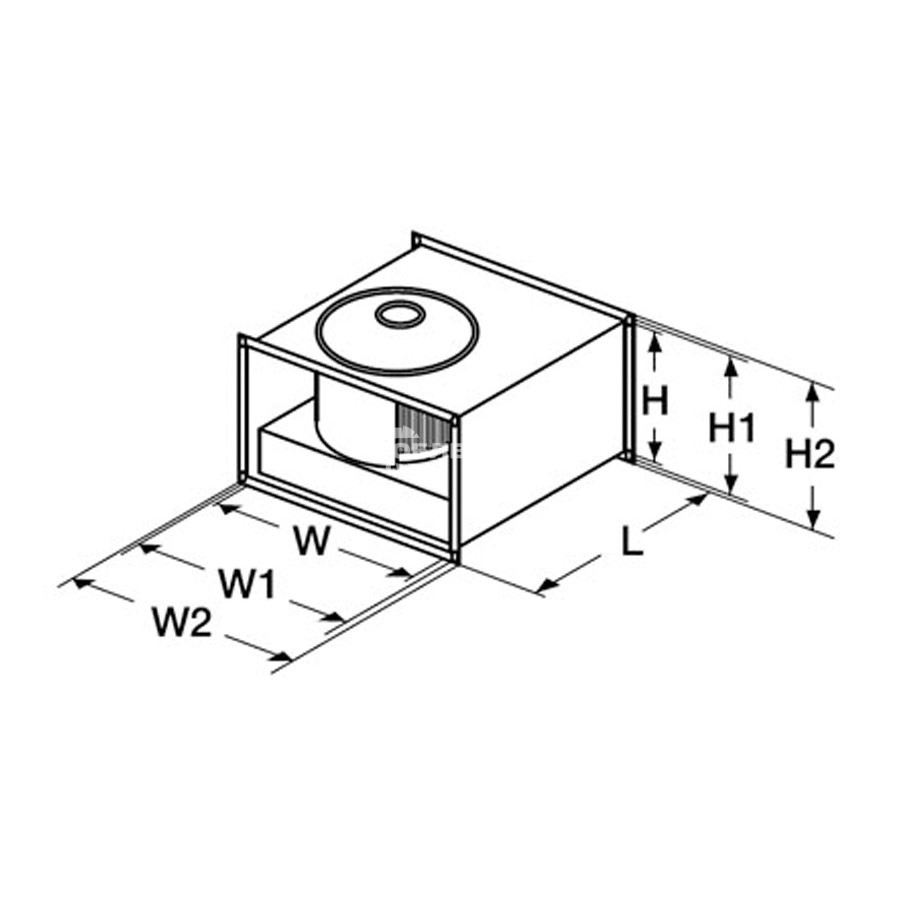

  • Схема Схема

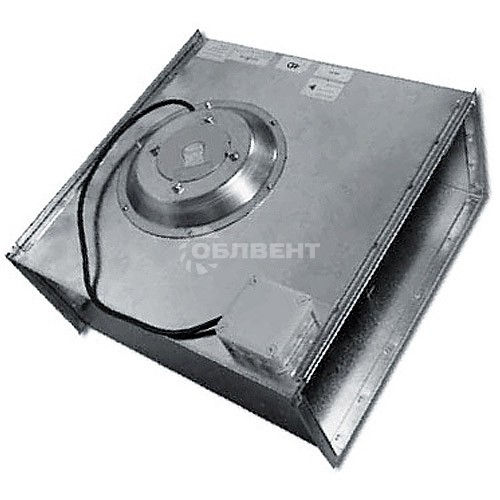

Вентиляторы с загнутыми вперед лопатками


Прямоугольные канальные вентиляторы с лопатками загнутыми вперед рекомендуется использовать в вытяжных и приточных системах вентиляции с большой протяженностью воздуховодов и большим аэродинамическим сопротивлением сети.


  • Расход воздуха max, м³/час:770-10227
  • Потребляемая мощность, кВт:0,17-3,5

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Описание

Прямоугольные канальные вентиляторы с лопатками загнутыми вперед серии SVF рекомендуется использовать в вытяжных и приточных системах вентиляции с большой протяженностью воздуховодов и большим аэродинамическим сопротивлением сети.

Конструкция

Вентиляторы изготавливаются из стального оцинкованного листа. Рабочие колеса вентиляторов статически и динамически сбалансированы. Диффузоры изготовлены из алюминия. Вентиляторы SVF оснащены двигателями с внешним ротором с классом защиты IP 54. Для защиты от перегрева вентилятора в обмотки двигателя встроены термоконтакты c выводами для подключения внешнего устройства защиты двигателя.

Регулировка

Регулирование производительности вентиляторов может осуществляться с помощью ступенчатых трансформаторных регуляторов RTTT, RTTO.

Надежность вентилятора определяется следующими факторами:

  • Прочный корпус из оцинкованной стали.
  • Высокоэффективная крыльчатка с вперед загнутыми лопатками.
  • Высококачественные двигатели с внешним ротором IP54, клеммной коробкой IP55.
  • Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях.
  • Шариковые подшипники электродвигателя не требуют технического обслуживания.
  • В двигатели встроены защитные термоконтакты, требующие подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости серий TRE-T и TRD-T дополнительное защитное термореле не нужно.
  • Регулирование скорости 0–100 % путем изменения напряжения (тиристорные или автотрансформаторные регуляторы).
  • Установка в любом положении.
  • Легкая очистка крыльчатки.
Параметр/модель EKAE 200-4 E / 40x20EKAE 200-4 / 40x20EKAD 200-4 / 40x20EKAE 225-4 / 50х25EKAD 225-4 K / 50х25EKAE 250-6 / 50х30EKAE 250-4 / 50х30EKAD 250-4 / 50х30EKAE 280-6 K / 60х30
Расход воздуха max, м³/час 770 1220 1345 1642 1617 1805 2342 2619 1837
Напряжение (50 Гц), В 230 230 400 230 400 230 230 400 230
Потребляемая мощность, кВт 0,17 0,29 0,33 0,49 0,41 0,32 0,73 0,83 0,38
Масса, кг 13 13 13 19,5 18 24 25,5 23,5 25
Номинальный ток, А 0,72 1,25 0,61 2,2 0,68 1,4 3,3 1,55 1,7
Частота вращения, об/мин 1270 1260 1270 1220 1150 820 1250 1210 660
Уровень звукового давления, дБ(А) 54/62/45 54/62/45 59/65/48 59/65/48 58/64/47 55/61/44 64/70/54 64/70/54 59/65/48
Температура перемещаемого воздуха max, Сº 50 50 60 40 40 60 65 40 40
Сечение 400х200 400х200 400х200 500х250 500х250 500х300 500х300 500х300 600х300
Модель регулятора скорости SRTE-1 SRTE-1,5 SRTD-1-T SRTE-3 SRTD-1-T SRTE-2 SRTE-4 SRTD-2-T SRTE-3
Параметр/модель EKAE 280-4 / 60х30 EKAD 280-6 / 60х30 EKAD 280-4 K / 60х30 EKAE 315-6 K / 60х35 EKAD 315-6 / 60х35 EKAD 315-4 / 60х35 EKAD 355-6 K / 70х40 EKAD 355-4 / 70х40 EKAD 400-8 / 80х50 EKAD 400-6 / 80х50
Расход воздуха max, м³/час 3100 2506 4001 3126 3502 4917 4958 6365 6258 7808
Напряжение (50 Гц), В 230 400 400 230 400 400 400 400 400 400
Потребляемая мощность, кВт 1,25 0,43 1,1 0,72 0,82 2 1,15 3,2 1,4 2,8
Масса, кг 28 25 28 34 36 44 50 58 75 82
Номинальный ток, А 5,8 0,75 2 3,3 1,5 4,1 2,2 5,8 3 5,4
Частота вращения, об/мин 1070 790 1110 730 740 1320 810 1405 635 865
Уровень звукового давления, дБ(А) 63/73/56 57/63/46 65/71/54 61/67/50 61/67/47 70/76/56 64/70/50 74/80/60 61/67/47 68/74/54
Температура перемещаемого воздуха max, Сº 40 40 40 40 45 40 40 40 40 40
Сечение 600х300 600х300 600х300 600х350 600х350 600х350 700х400 700х400 800х500 800х500
Модель регулятора скорости SRTE-7 SRTD-1-T SRTD-3-T SRTE-4 SRTD-2-T SRTD-5-T SRTD-3-T SRTD-7-T SRTD-4- T SRTD-7- T
