Воздушный клапан для прямоугольных каналов


Воздушные клапана предназначены для регулирования потока воздуха и невзрывоопасных газовых смесей, проходящих через прямоугольный канал воздуховода или для перекрытия вентиляционного канала.


  • Крутящий момент, Hм:2-15
  • Время открытия/ закрытия, сек:35/35-150/150
  • Макс. площадь заслонки, м2:0,4-3,0

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Описание

Воздушные заслонки предназначены для регулирования потока воздуха и невзрывоопасных газовых смесей, проходящих через канал воздуховода или для перекрытия вентиляционного канала, может работать при любом положении как отсекающая, так и регулирующая.

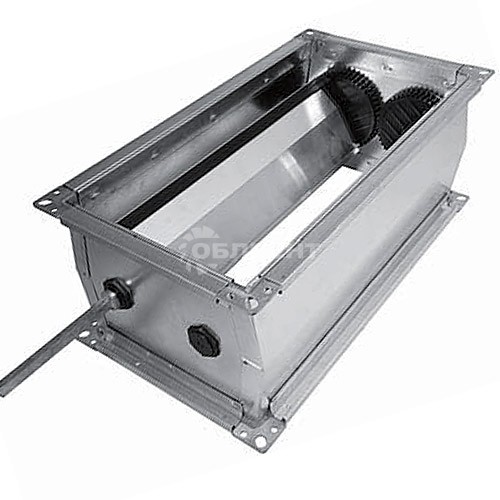

Конструкция

В стандартном исполнении корпус и фланцы заслонки изготовлены из оцинкованного стального листа. Поворотные пластины заслонки, изготавливаются из алюминиевого профиля. Поворот пластин заслонки осуществляется при помощи зубчатой передачи. Герметичность заслонки достигается за счет резинового уплотнителя, который установлен на каждой поворотной пластине. Сечение приводного истока - квадрат со стороной 10 мм.

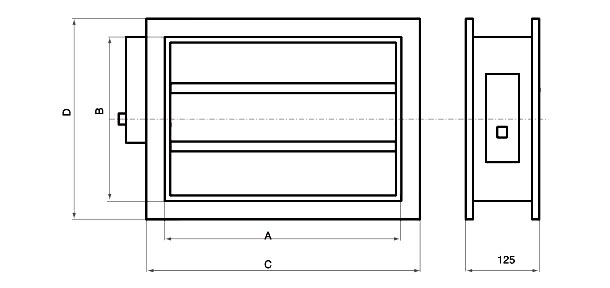

Габаритные размеры и масса

Габаритные размеры и масса клапана воздушного

Модель А, мм B, мм C, мм D, мм G, мм Масса, кг
SVA-400×200 400 200 470 250 9 5,1
SVA-500×250 500 250 570 300 9 6,0
SVA-500×300 500 300 570 350 9 7,0
SVA-600×300 600 300 670 350 9 8,0
SVA-600×350 600 350 670 400 9 8,0
SVA-700×400 700 400 770 450 9 10,0
SVA-800×500 800 500 870 550 9 12,0
SVA-900×500 900 500 970 550 11 16,5
SVA-1000×500 1000 500 1070 550 11 21,0

Масса без приводов

А, мм В, мм
200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
200 2,6 3,2 3,8 4,4 5,1 5,7 6,3 6,9 * * * * * * * * * * *
300 3,2 3,9 4,6 5.4 6,1 6,8 7.5 8,2 8,9 * * * * * * * * * *
400 3,8 4,6 5,4 6,3 7,1 7,9 8,7 9,5 10,3 11.1 12,0 * * * * * * * *
500 4,4 5,3 6,3 7,2 8.1 9,0 9,9 10,8 11,7 12,6 13,6 14,7 15,6 * * * * * *
600 5,0 6,0 7,1 8,1 9,1 10,1 11,1 12,1 13,1 14,1 15,2 16,4 17,4 18,4 * * * * *
700 5,6 6,8 7,9 9,0 10,1 11,2 12,3 13,4 14,5 15,6 16,8 18,1 19,2 20,3 21,4 * * * *
800 6,3 7,5 8,7 9,9 11,1 12,3 13,5 14,7 15,9 17,1 18,4 19,8 21,0 22,2 23,4 24,6 * * *
900 6,9 8,2 9,5 10,8 12.1 13,4 14,7 16,0 17,9 18,6 20,0 21,5 22,8 24,1 25,4 26,7 28,0 * *
1000 * 8,9 10,3 10,4 13,1 14,5 15,9 17,3 18,7 20,1 21,6 23,2 24,6 26,0 27,4 28,8 30,2 31,6 33,0
1100 * 9,3 11,1 11,2 14,1 15,6 17,1 17,7 20,1 21,6 23,2 24,9 26,4 27,9 29,4 30,9 32,4 33,9 35,4
1200 * 10,3 11,9 13,5 15.1 16.7 18,3 19,9 21,5 23,2 24,8 26,6 28,2 29,8 31,4 33,0 34,6 36,2 37,8
1300 * * 14,11 16,1 18,1 20,1 22,1 24,1 21,1 28,1 30,1 32,6 34,6 36,6 38,6 40,6 42,6 44,6 46,6
1400 * * * 17,0 19,1 21,2 23,3 25,4 27,5 29,6 31,7 34,3 36,4 38,5 40,6 42,7 44,8 46,9 49,0
1500 * * * 18,0 20,1 22,3 24,5 26,7 28,9 31,1 33,3 36,0 38,2 40,4 42,6 44,8 47,0 49,2 51,4
1600 * * * * 21,1 23,2 25,8 28,1 30,3 32,6 34,9 37,7 40,0 42,3 44,6 46,9 49,2 51,5 53,8
1700 * * * * 22,1 24,6 27,0 29,4 31,7 34,1 36,5 39,4 41,8 44,2 46,6 49,0 51,4 53,8 56,2
1800 * * * * * 25,7 28,2 30,7 33,2 35,6 38,1 41,1 43,6 46,1 48,6 51,1 53,6 56,1 58,5
1900 * * * * * 26,8 29,4 32,0 34,6 37,1 39,7 42,8 45,4 48,0 50,6 53,2 55,8 58,3 60,9
2000 * * * * * * 30,6 33,3 36,0 38,6 41,3 44,5 47,2 49,9 52,6 55,3 57,9 60,6 63,6
2100 * * * * * * 33,9 34,6 37,4 40,2 42,9 46,2 49,0 51,8 54,6 57,3 60,1 62,9 65,7
2200 * * * * * * * 35,9 38,8 41,7 44,5 47,9 50,8 53,7 56,5 59,4 62,3 65,2 68,1
2300 * * * * * * * * 40,2 43,2 46,1 49,6 52,6 55,6 58,5 61,5 64,5 67,5 70,5
2400 * * * * * * * * * 43,9 47,7 51,3 54,4 57,5 60,5 63,6 66,7 69,8 72,9

Технические характеристики устанавливаемых электроприводов

Тип привода Lufberg Напряжение, В Крутящий момент, Hм Возвратная пружина Время открытия/ закрытия, сек Макс. площадь заслонки, м2 Мощность, Вт
DA02N220/24 230/24 2 нет 35/35 0,4 2,0/0,5
DA04N220/24 230/24 4 нет 110/110 0,8 1,0/2,0
DA08N220/24 230/24 8 нет 150/150 1,5 2,0/2,0
DA16N220/24 230/24 18 нет 150/150 3,6 3,0/2,5
DA02S220/24 230/24 2 да 75/75 0,4 2,5/1,5
DA05S220/24 230/24 4 да 75/75 1,0 5,0/2,5
DA10S220/24 230/24 7 да 75/75 2,0 6,0/5,0
DA15S220/24 230/24 15 да 150/150 3,0 6,5/5,0
Тип привода Lufberg Напряжение, В Крутящий момент, Hм Возвратная пружина Время открытия/ закрытия, сек Макс. площадь заслонки, м2 Мощность, Вт
DA02N220/24 230/24 2 нет 35/35 0,4 2,0/0,5
DA04N220/24 230/24 4 нет 110/110 0,8 1,0/2,0
DA08N220/24 230/24 8 нет 150/150 1,5 2,0/2,0
DA16N220/24 230/24 18 нет 150/150 3,6 3,0/2,5
DA02S220/24 230/24 2 да 75/75 0,4 2,5/1,5
DA05S220/24 230/24 4 да 75/75 1,0 5,0/2,5
DA10S220/24 230/24 7 да 75/75 2,0 6,0/5,0
DA15S220/24 230/24 15 да 150/150 3,0 6,5/5,0

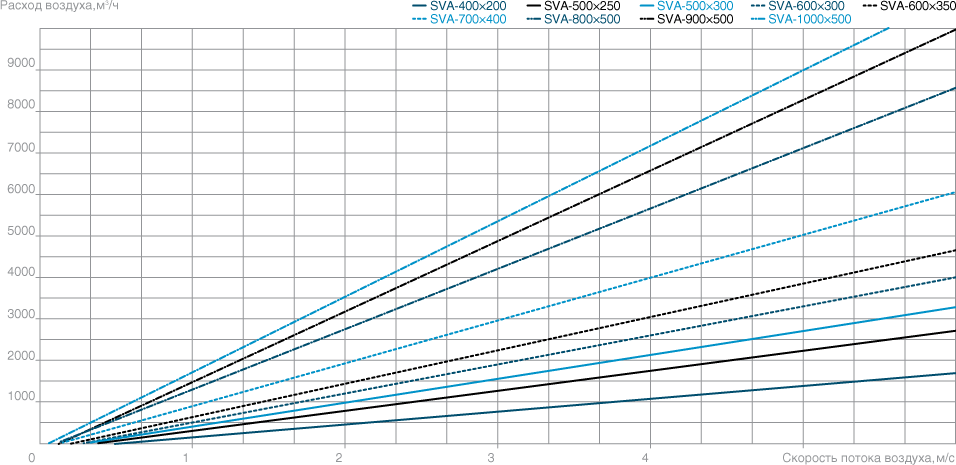

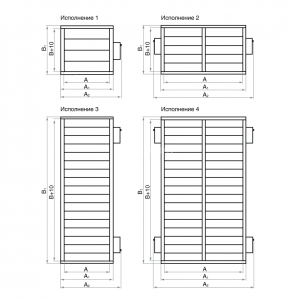

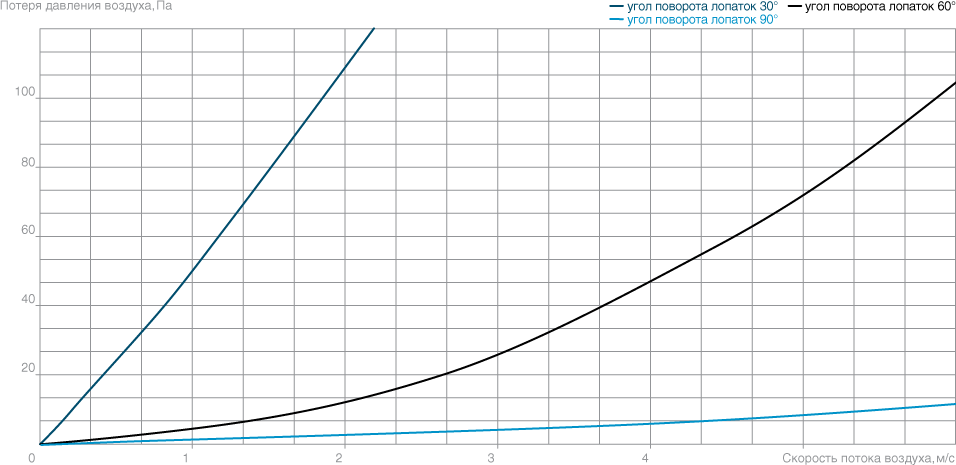

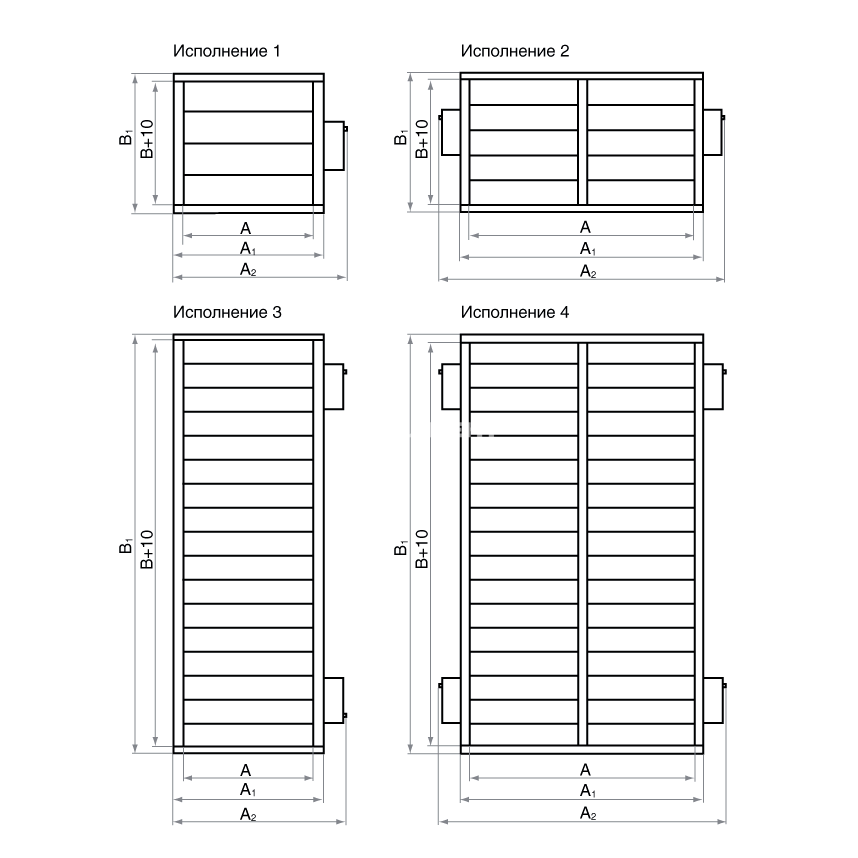

Типы исполнения

Примечания.


A – ширина внутр. сечения,
B – высота внутр. сечения,
A1 – ширина без привода,
B1 – высота без привода,
A2 – ширина с приводом.

A1 = A+70, B1 = B+50,
A2 = A1+120 (привод с возвратной пружиной),
A2 = A1+80 (привод без возвратной пружины),
A2 = A1+55 (ручной привод).

В алюминиевой заслонке длина всегда постоянна и равна 125 мм.

При высоте заслонки B не кратной 100 мм, оставшаяся часть перекрывается полосой оцинкованной стали.

Важно!
Фактический размер высоты внутреннего сечения клапана отличается от его типоразмера В на 10 мм и равна B+10
Обозначение Размеры, мм Масса, кг без привода
A Б В Г Д Е Ж И
SRC 40-20 400 200 420 220 440 240 11x9 168 4
SRC 50-25 500 250 520 270 540 290 11x9 168 6
SRC 50-30 500 300 520 320 540 340 11x9 168 6
SRC 60-30 600 300 620 320 640 340 11x9 168 7
SRC 60-35 600 350 620 370 640 390 11x9 168 7
SRC 70-40 700 400 720 420 740 440 11x9 168 9
SRC 80-50 800 500 830 530 860 560 13 171 12
SRC 90-50 900 500 930 530 960 560 13 171 13
SRC 100-50 1000 500 1030 530 1060 560 13 171 14
