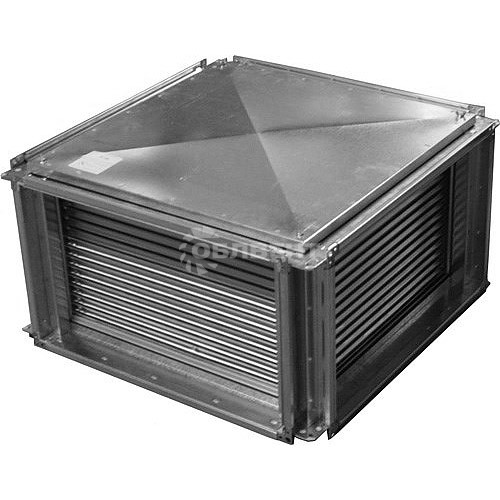

• Пластинчатые рекуператоры ОблВент Пластинчатые рекуператоры ОблВент
  • Схема устройства пластинчатого рекуператора Схема устройства пластинчатого рекуператора

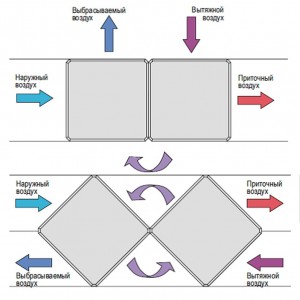

  • Принципе работы пластинчатого рекуператора Принципе работы пластинчатого рекуператора

Пластинчатые рекуператоры


Пластинчатые рекуператоры предназначены для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха, когда потоки воздуха должны быть разделены.


  • КПД:70%
  • Потеря давления, Па:0-300
  • Скорость потока, м/с:0-5

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Пластинчатые рекуператоры компании ОблВент предназначены для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха. Применяются в случае, когда потоки воздуха должны быть разделены, например, если удаляемый воздух содержит вредные примеси или запахи.

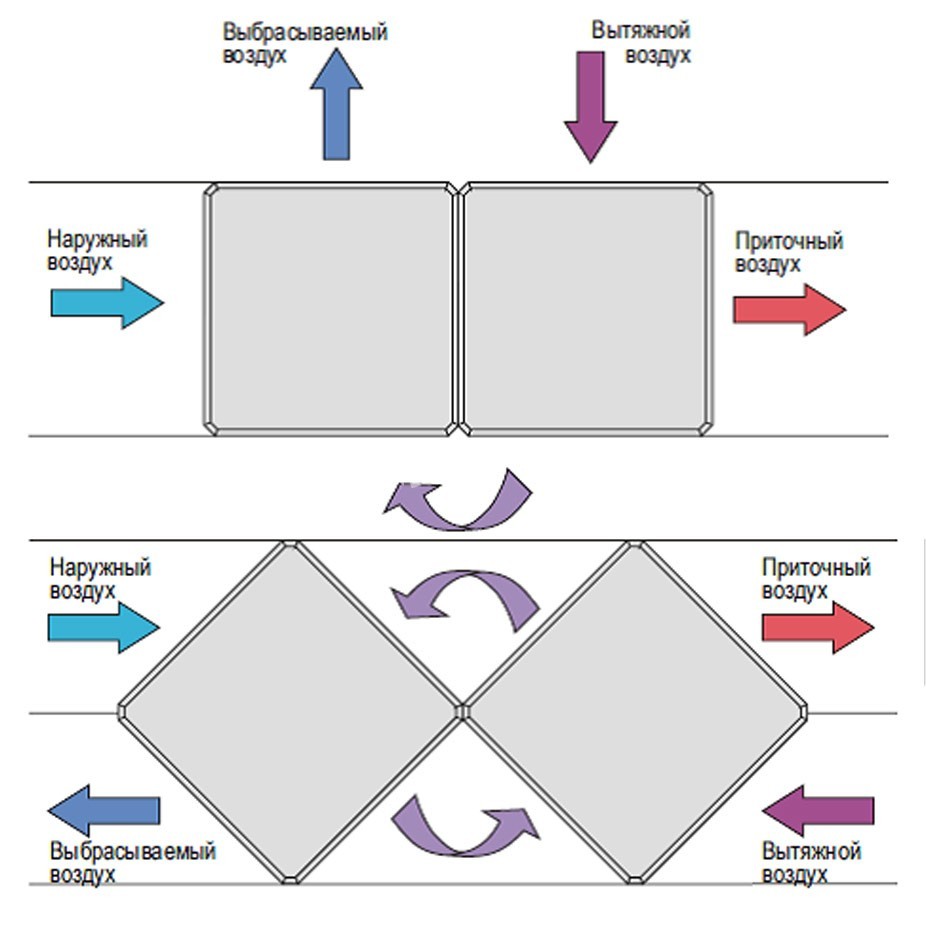

Принцип работы

Приточный воздух протекая через остальные каналы теплообменника нагревается. Теплообменник изготовлен из алюминиевых пластин, создающих систему каналов для протекания двух потоков воздуха. В теплообменнике происходит теплопередача между этими тщательно разделенными потоками с различной температурой. При данном типе рекуперации происходит полное разделение воздушных потоков, что позволяет использовать пластинчатые рекуператоры в системах с высокими требованиями к чистоте воздуха. КПД пластинчатых рекуператоров составляет около 70%, при этом перепад давления на данном элементе, как правило, не превышает 200-250 Па. Рекуператоры практически не требуют энергозатрат при эксплуатации и обладают высокой надежностью, благодаря отсутствию движущихся частей. Конструкция позволяет использовать их в при- точно-вытяжных установках как ярусного, так и смежного исполнения. На пластинах может образовываться конденсат, для слива конденсата они оборудованы отводами. В комплект входит штуцер, который устанавливается на съемную панель. Конструкция съемной панели представляет собой своеобразный поддон, в котором скапливается конденсат. Для исключения обледенения в ХПГ на теплообменнике устанавливается датчик температуры или давления, управляющий положением клапана обводного канала. Открывается обводной воздушный канал и закрывается воздушный клапан, установленный на стороне приточного воздуха. Приточный воздух проходит через обводной канал теплообменника, а вытяжной через рекуператор, нагревая при этом замерзшую поверхность теплообменника. После оттаивания и снижения перепада давления закрывается обводной канал и открывается теплообменник для прохода приточного воздуха.

Конструкция

Поверхность теплообмена пластинчатых рекуператоров представляет собой сэндвич специально спрофилированных алюминиевых пластин толщиной 0,2 мм. Корпус пластинчатых рекуператоров изготавливается из оцинкованного стального листа и оснащается специальными фланцами для установки их в системах вентиляции и кондиционирования воздуха.

Условия эксплуатации

В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, а потому они должны быть оборудованы отводами для слива конденсата. В комплект пластинчатых рекуператоров AR стандартно входит штуцер, который устанавливается на съемную панель. Конструкция съемной панели представляет собой своеобразный поддон, в котором скапливается конденсат.

Обозначение Размеры, мм Масса, кг
A Б В Г Д К
SR/AR 40-20 420 220 535 225 516 474 20
SR/AR 50-25 520 270 635 275 616 574 21
SR/AR 50-30 520 320 635 325 616 574 25
SR/AR 60-30 620 320 735 325 716 674 29
SR/AR 60-35 620 370 735 375 716 674 31
SR/AR 70-40 720 420 835 425 816 774 37
SR/AR 80-50 830 530 935 535 916 874 54
SR/AR 90-50 930 530 1035 535 1016 974 68
SR/AR 100-50 1030 530 1135 535 1116 1074 77

Габаритные размеры и масса

Модель А, мм B, мм C, мм D, мм L, мм F, мм G, мм H, мм Масса, кг
SRP-400×200 400 200 420 220 474 516 9 260 25,6
SRP-500×250 500 250 520 270 574 616 9 360 35,6
SRP-500×300 500 300 520 320 574 616 9 360 37,2
SRP-600×300 600 300 620 320 674 716 9 360 46,6
SRP-600×350 600 350 620 370 674 716 9 410 48,6
SRP-700×400 700 400 720 420 774 816 9 460 64,6
SRP-800×500 800 500 830 530 874 916 11 560 85,6
SRP-900×500 900 500 930 530 974 1016 11 560 92,4
SRP-1000×500 1000 500 1030 530 1074 1116 11 570 102,5

Основными характеристиками пластинчатых рекуператоров является их эффективность, т.е. КПД, а также сопротивление в системе воздуховодов. Тепловой КПД определяется по приведенной формуле.

К.п.д. рекуператоров устанавливается для следующих параметров: Приток (наруж. воздух) Вытяжка (внутр. воздух)
Температура °С -10 25
Отн. влажность для сухого к.п.д. 1) % не влияет макс. 25
Отн. влажность для мокрого к.п.д. 1) % мин. 65
Расход воздуха m³/h от 1400 до 5100 (отношение приток: вытяжка = 1:1)
Высота над уровнем моря m 250

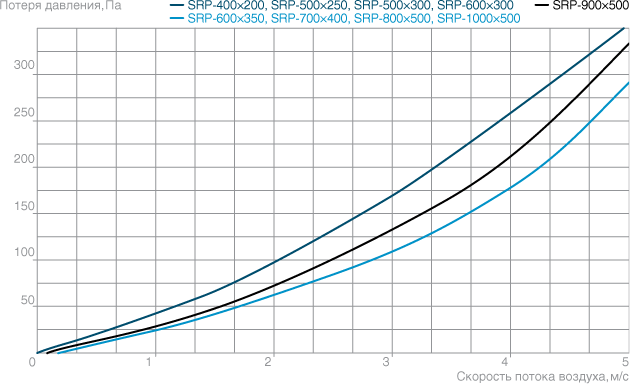

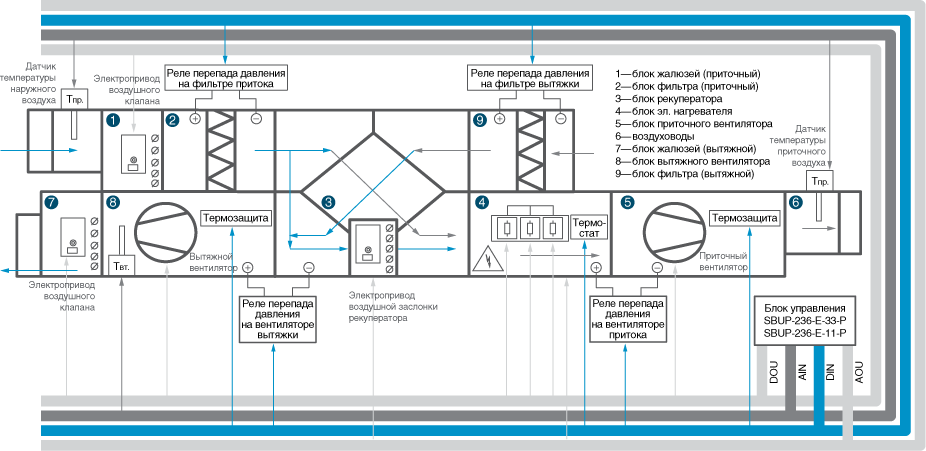

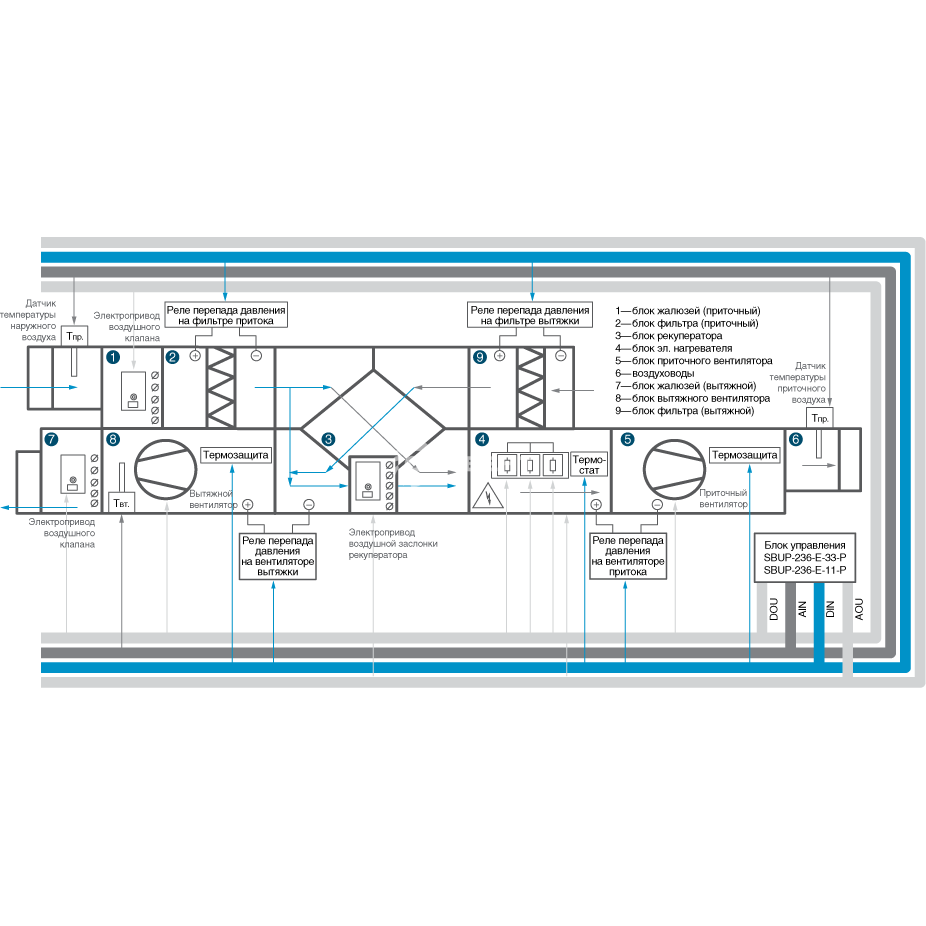

Схема устройства пластинчатого рекуператора Характеристики модельного ряда пластинчатого рекуператора
