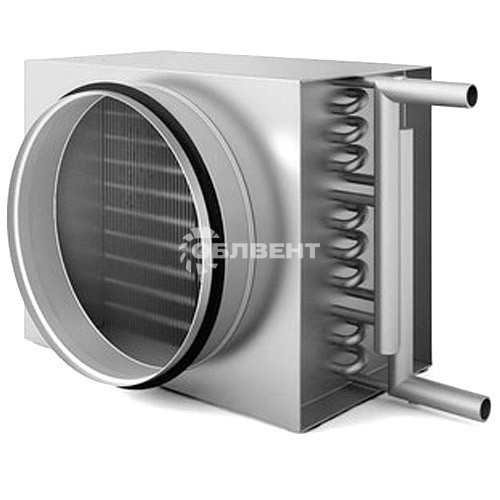

Водные нагреватели


Водяные нагреватели предназначены для нагрева воздуха в круглых вентиляционных каналах. Проходящий воздух не должен содержать агрессивных примесей. Максимальная температура воды не должна превышать 170 С, а максимальное давление 1,5 МПа.


  • Производительность, м3/ч:260-1000
  • Расход воды, м3/ч:0,14-0,56
  • Теплопроизводительность, кВт:4-16
  • Температура на выходе,0С:18

Внимание! Наша компания поставляет продукцию нескольких заводов производителей с аналогичной номенклатурой. Завод производитель оставляет за собой право вносить изменения в конструкцию и модельный ряд поставляемого оборудования. При необходимости более подробную информацию, по конкретной модели, вы можете запросить у наших менеджеров.

Применение

Водяные нагреватели для круглых каналов предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Конструкция и материалы

Нагреватели для кпуглых каналов представлены четырьмя типоразмерами в двухрядном исполнении. Предназначены для эксплуатации при максимальном рабочем давлении 1,5 МПа и максимальной рабочей температуре теплоносителя 170°C. В качестве теплоносителя рекомендуется использовать воду или незамерзающие смеси.

Корпус изготовлен из оцинкованного стального листа. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,2 мм и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм. Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива теплоносителя. Все теплообменники испытываются на герметичность водой под давлением 20 Атм в течение 10 минут.

Защита от обмерзания

Защита от обмерзания представляет собой комплекс взаимосвязанных мероприятий, предотвращающих теплообменник от замораживания при обычных условиях эксплуатации. Данный комплекс включает в себя следующие компоненты:

  • капиллярный термостат AZT для защиты от обмерзания по воздуху;
  • погружной (VSP) или накладной (VSN) датчики температуры обратного теплоносителя для защиты от обмерзания по воде;
  • блок управления ACW.

Регулирование теплопроизводительности

Теплопроизводительность нагревателей типа KWH регулируется автоматически с помощью управляющего блока типа ACW и смесительного узла.

Плавное регулирование производительности достигается путем применения в качестве обвязки нагревателя смесительного узла SMEX, что позволяет точно поддерживать температуру приточного воздуха.

Монтаж

Водяные нагреватели устанавливаются в любом положении, позволяющем провести их обезвоздушивание. Для предотвращения загрязнения нагревателя необходимо установить перед ним воздушный фильтр.

Нагреватели следует подключать по принципу противотока, так как при подводе теплоносителя по прямоточной схеме мощность нагревателя снижается.

При установке нагревателя перед вентилятором необходимо регулировать его мощность таким образом, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.

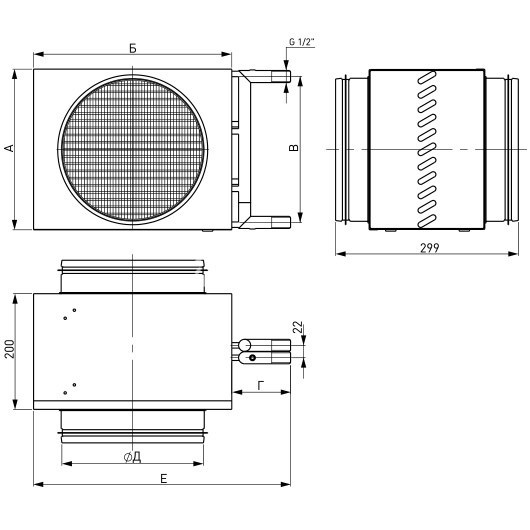

габаритные и присоединительные размеры KWH

Присоеденительный
размер,
мм

А, мм Б, мм В±2 , мм Г, мм Д, мм Е, мм Масса, кг Заправочный
объем, л
160 203 270 163 105 160 375 5,01 0,4
200 226 295 186 105 200 400 5,57 0,45
250 276 345 236 105 250 450 6,87 0,62
315 353 420 313 105 315 525 7,63 0,95

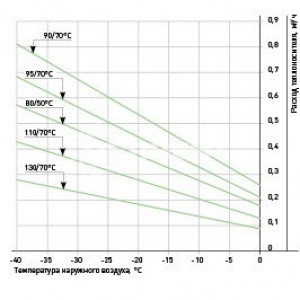

Температура наружного воздуха: Тн=-28°С

Температурный перепад воды: 95/70°С

kwh sposob podklucheniya

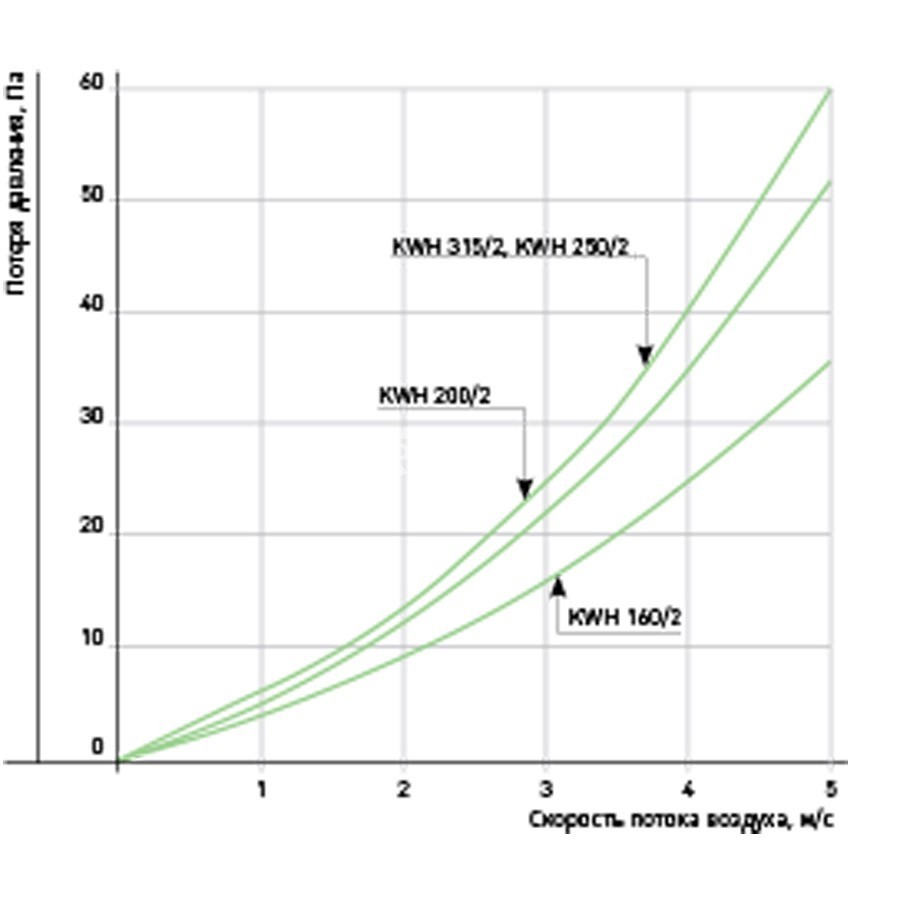

аэродинамические характеристики kwh

Нагреватель Расход
воздуха,
м3/ час
Расход
воды,
м3/час
Гидравлическое
сопротивление,
кПа
Тепло
производи
тельность,
кВт
Температура
воздуха
на выходе,
°С
KWH 160/2 150 0,08 0,24 2,3 18
KWH 160/2 260 0,14 0,68 4 18
KWH 200/2 200 0,11 0,56 3,1 18
KWH 200/2 400 0,22 1,78 6,2 18
KWH 250/2 350 0,2 2 5,4 18
KWH 250/2 620 0,35 5,23 9,7 18
KWH 315/2 600 0,33 2,51 9,3 18
KWH 315/2 1000 0,56 6,27 15,6 18
