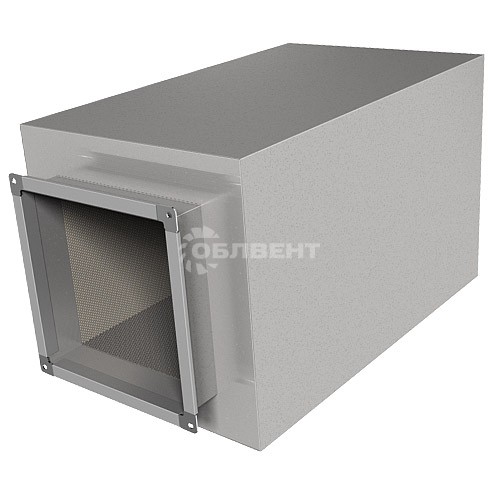

Шумоглушители трубчатые прямоугольные ГТП


Шумоглушитель прямоугольный предназначен для снижения уровня шума, как на выходе, так и на входе канального вентилятора в канальных приточных системах прямоугольного сеччения.

Описание продукта

Пример обозначения

шумоглушитель трубчатый прямоугольный ГТП 200х100-980

где: ГТП – тип шумоглушителя;
200х100 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
980 - длина шумоглушителя, мм.

 Габаритные и присоединительные размеры (мм)

чертёж габаритных размеров шумоглушителя прямоугольного ГТП

Модель L H C Модель L H C
ГТП 200х100-980 200 100 980 ГТП 200х100-480 200 100 480
ГТП 300х200-980 300 200 ГТП 300х200-480 300 200
ГТП 400х200-980 400 200 ГТП 400х200-480 400 200
ГТП 400х300-980 400 300 ГТП 400х300-480 400 300
ГТП 400х400-980 400 400 ГТП 400х400-480 400 400



 Снижение уровней звуковой мощности шумоглушителями типа ГТП

Внутреннее сечение глушителя, мм Расчетная длина, м Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного сечения в октавных полосах со среднегеометрическими частотами, Гц
63 125 250 500 1000 2000 4000 8000
200х100 480 2 7 10 18 20 16 10 8
980 3 11 18 32 35 29 18 13
300х200 480 1 5 8 17 15 9 7 6
980 1,5 7 14 28 26 16 11 9
400х200 480 1 4 6 14 12 8 6 4
980 1,5 6 11 25 22 13 10 7
400х300 480 0,5 3 5 13 11 7 4 3
980 1 4,5 8 21 19 12 6 5
400х400 480 0,5 2 4 12 8 5 4 3
980 1 3 7 20 15 9 6 5
