Шумоглушители пластинчатые ГП


Пластинчатые шумоглушители серии ГП предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, а также шума возникающего в элементах воздуховодов и распространяющегося по ним.

Описание продукта

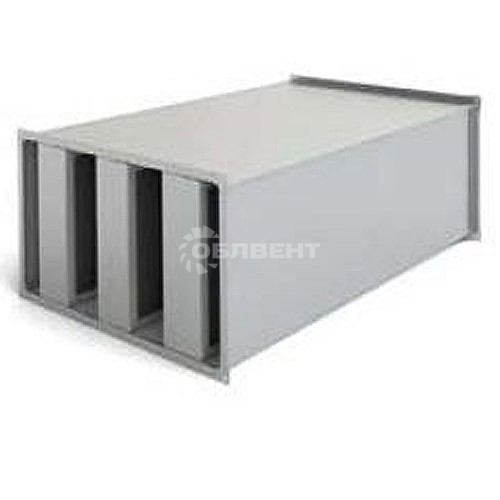

Конструктивно пластинчатые шумоглушители представляют собой короб с установленными внутри шумопоглащающими пластинами. Пластины выполнены из кэшированного высококачественного и экологически чистого шумопоглащающего материала.

Пример обозначения

шумоглушитель пластинчатый ГП 800х500х1000 с обтекателями

где: ГП – тип шумоглушителя;
800х500 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
1000 - длина шумоглушителя, мм;
указывается наличие или отсутствие обтекателей.

 Габаритные и присоединительные размеры (мм)

схема габаритных размеров шумоглушителей пластинчатых ГП

Модель L Н C Модель L Н C
ГП 800х500х1000 800 500 1000 ГП 800х500х1500 800 500 1500
ГП 1200х500х1000 1200 500 ГП 1200х500х1500 1200 500
ГП 1600х500х1000 1600 500 ГП 1600х500х1500 1600 500
ГП 800х1000х1000 800 1000 ГП 800х1000х1500 800 1000
ГП 1200х1000х1000 1200 1000 ГП 1200х1000х1500 1200 1000
ГП 1600х1000х1000 1600 1000 ГП 1600х1000х1500 1600 1000
ГП 2000х1000х1000 2000 1000 ГП 2000х1000х1500 2000 1000
ГП 800х1500х1000 800 1500 ГП 800х1500х1500 800 1500
ГП 1200х1500х1000 1200 1500 ГП 1200х1500х1500 1200 1500
ГП 1600х1500х1000 1600 1500 ГП 1600х1500х1500 1600 1500
ГП 800х2000х1000 800 2000 ГП 800х2000х1500 800 2000
ГП 1200х2000х1000 1200 2000 ГП 1200х2000х1500 1200 2000
ГП 1600х2000х1000 1600 2000 ГП 1600х2000х1500 1600 2000

 Снижение уровней звуковой мощности

Толщина пластин, мм Расстояние между пластинами, мм Длина глушителя, мм Фактор свободной площади Снижение уровней звуковой мощности (дБ) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц
63 125 250 500 1000 2000 4000 8000
100 100 750 50 0,5 2 5 13 17 12 10 8
1 000 1 3 7 20 25 18 16 11
1 500 1 4 9 27 34 24 21 13
2 000 1,5 5 12 35 48 30 25 14
2 500 1,5 6 14 40 48 35 27 15
3 000 2 7 16 45 52 40 32 16
200 200 750 50 1 2 10 15 12 10 7 6
1 000 1,5 3 12 18 15 12 9 3
1 500 2 5 18 25 20 15 12 11
2 000 3 7 22 32 25 18 14 13
2 500 4 10 26 39 29 21 18 14
3 000 5 12 30 45 33 24 17 15
400 400 750 50 2 4 10 10 7 7 6 5
1 000 2,5 6 12 12 9 8 7 6
1 500 3,5 10 17 16 13 10 8 7
2 000 4 13 21 20 15 12 10 9
2 500 5 16 25 24 14 14 11 10
3 000 5 18 28 27 19 15 12 11
400 250 750 38 2,5 8 13 12 9 8 7 5
1 000 3 10 15 14 13 11 9 7
1 500 4 12 22 21 18 13 12 9
2 000 5 15 27 26 21 15 14 11
2 500 6 18 32 30 24 17 15 12
3 000 7 21 37 34 27 19 16 13
