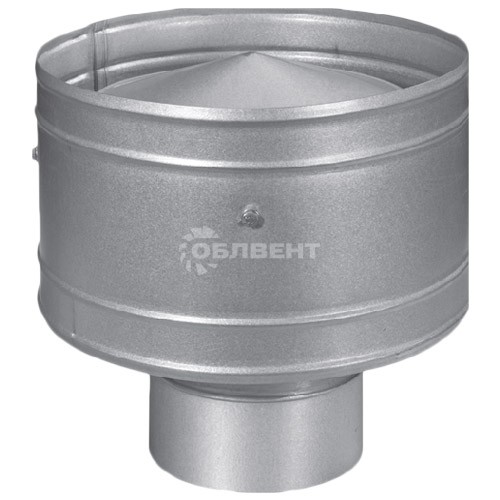

Дефлекторы


Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции для усиления тяги. Присоединительные размеры дефлекторов соответствуют нормализованному ряду воздуховодов и узлов прохода через перекрытия по серии типовых конструкций 5.904-45.

Описание продукта

Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции для усиления тяги. Присоединительные размеры дефлекторов соответствуют нормализованному ряду воздуховодов и узлов прохода через перекрытия по серии типовых конструкций 5.904-45.

 Пример обозначения

дефлектор ДЗ15.00.000 400

где: ДЗ15.00.000 – обозначение дефлектора;
400 – типоразмер (по диаметру присоединения), мм.

 Габаритные и присоединительные размеры (мм)

чертёж габаритных размеров дефлекторов

Номер дефлектора Обозначение D D1 H H2 Масса, кг
3 Д315.00.000 315 315 510 450 300 8,0
4 Д315.00.000 400 400 730 640 430 16,7
5 Д315.00.000 500 500 850 840 550 31,8
6 Д315.00.000 630 630 1190 980 680 46,5
7 Д710.00.000 710 710 1320 1027 780 74,8
8 Д710.00.000 800 800 1530 1285 920 104,2
9 Д710.00.000 900 900 1750 1542 1060 139,4
10 Д710.00.000 1000 1000 2000 1764 1220 178,6
